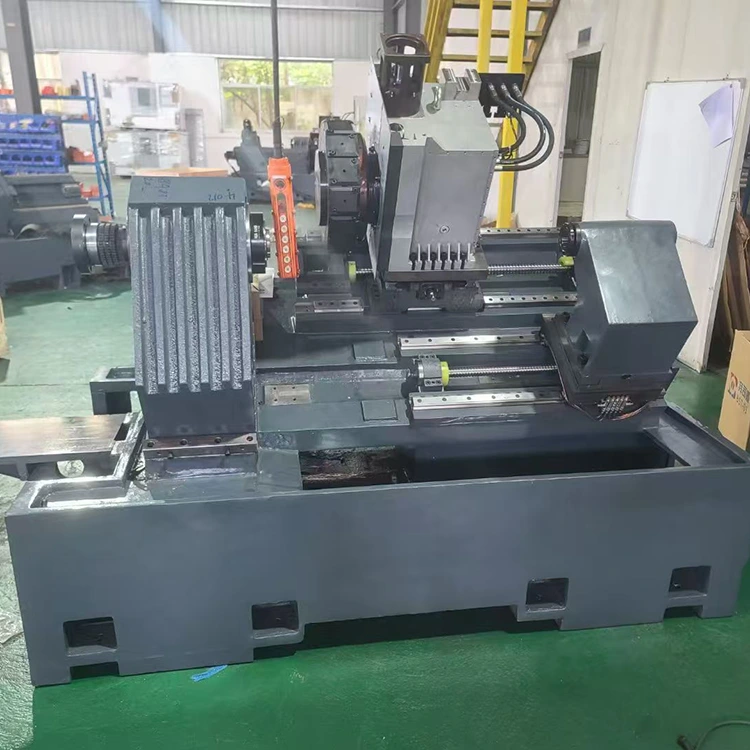

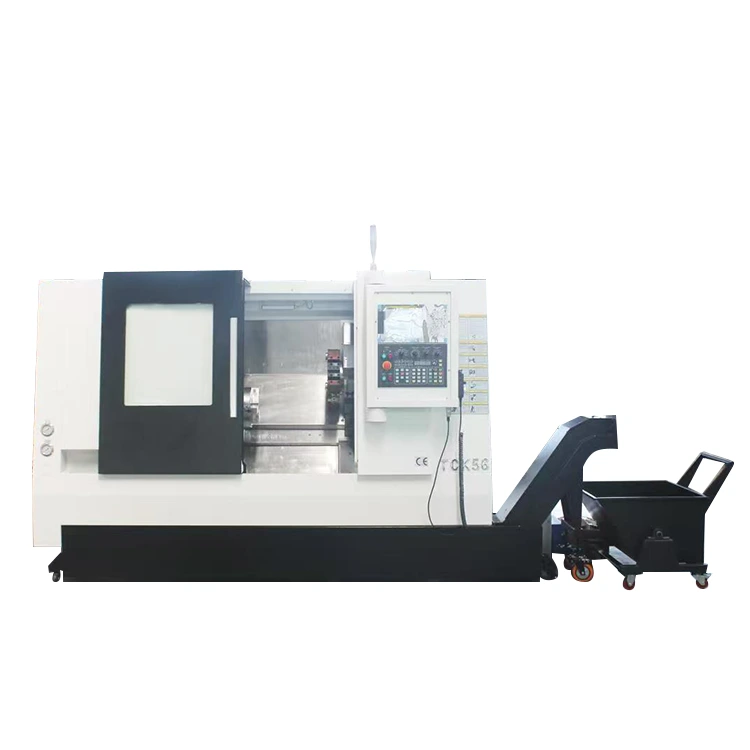

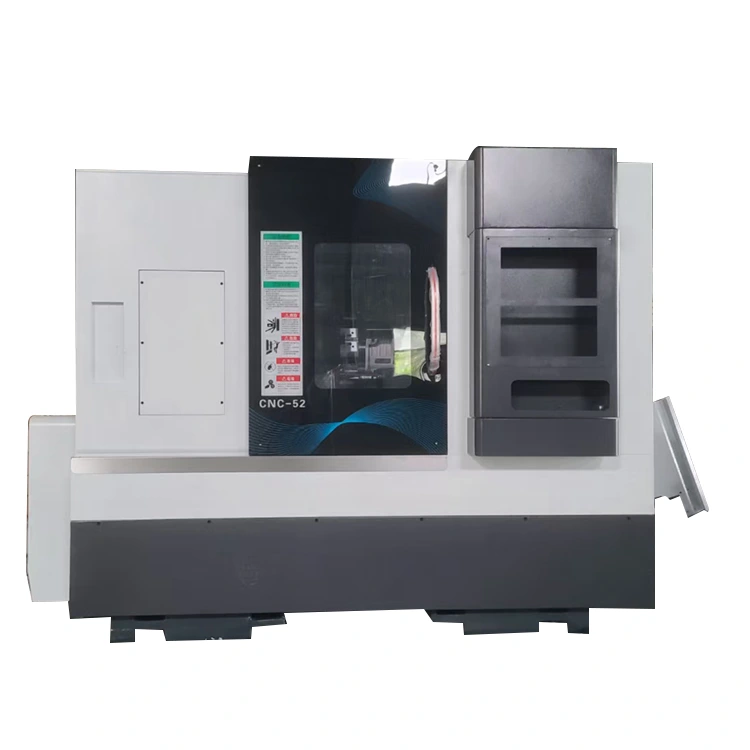

టెయిల్‌స్టాక్‌తో CNC టర్న్-మిల్ సెంటర్

నం.

పేరు

యూనిట్

స్పెసిఫికేషన్

వ్యాఖ్య

1

స్లయిడ్ టేబుల్ టాప్ డైమెన్షన్

మి.మీ

450*340

2

z అక్షం యొక్క గరిష్ట ప్రయాణం

మి.మీ

600

3

X అక్షం యొక్క గరిష్ట ప్రయాణం

మి.మీ

300

4

గరిష్ట స్వింగ్ వ్యాసం

మి.మీ

650

5

స్పిండిల్ నుండి స్లయిడ్ టేబుల్ టాప్ వరకు డయాటెన్స్

మి.మీ

170

6

స్పిండిల్ సెంటర్ నుండి భూమికి దూరం

మి.మీ

1100

7

MAX మ్యాచింగ్ పొడవు

మి.మీ

475

NF80-170-BMT55-12T పవర్ టరట్‌ని ఉదాహరణగా తీసుకుంటే

8

MAX టర్నింగ్ వ్యాసం

మి.మీ

500

9

స్పిండిల్ మోడల్ (కుదురు వ్యాసం)

మి.మీ

A2-6 (200)

10

కుదురు వేగం

RPM

0-4000

11

X, Z బాల్ స్క్రూ స్పెసిఫికేషన్‌లు

32*10/40*10

జపనీస్ THK బాల్ స్క్రూ, క్లాస్ C3

12

X-యాక్సిస్ లీనియర్ గైడ్ రైలు

తైవాన్ HIWIN రోలర్ clss p,సైజు 35

4 స్లయిడర్‌లు-ప్రామాణిక రకం

13

Z-యాక్సిస్ లీనియర్ గైడ్ రైలు

తైవాన్ HIWIN రోలర్ clss p పరిమాణం 35

4 స్లయిడర్‌లు -ఎక్స్‌టెండెడ్-లెంగ్త్ స్లైడర్‌లు

14

ప్రధాన X.Z మోటార్ యొక్క కనెక్షన్  పద్ధతి

టైమింగ్ బెల్ట్/డైరెక్ట్ డ్రైవ్/డైరెక్ట్ డ్రైవ్

15

X.Z టెయిల్‌స్టాక్ మోటార్ ఫ్లాంజ్ / స్పిగోట్

మి.మీ

130/110

16

యంత్ర పరిమాణం

మి.మీ

2415*1257*1270

17

మెషిన్ నికర బరువు

కె.జి

3800కిలోలు

అంతర్గత మరియు  బాహ్య రక్షణతో

18

సాధనం సంస్థాపన విధానం

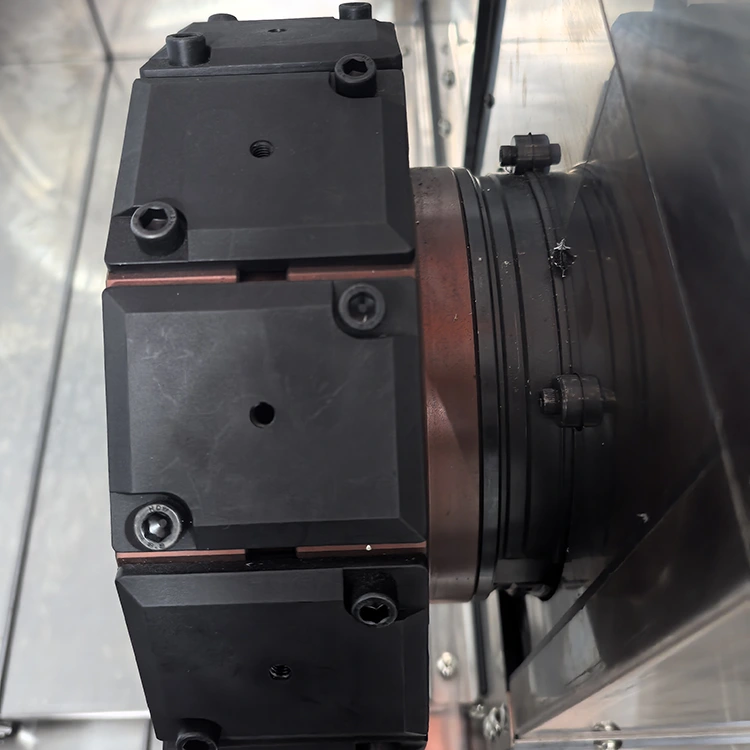

170-BMT55 పవర్ టరెట్

19

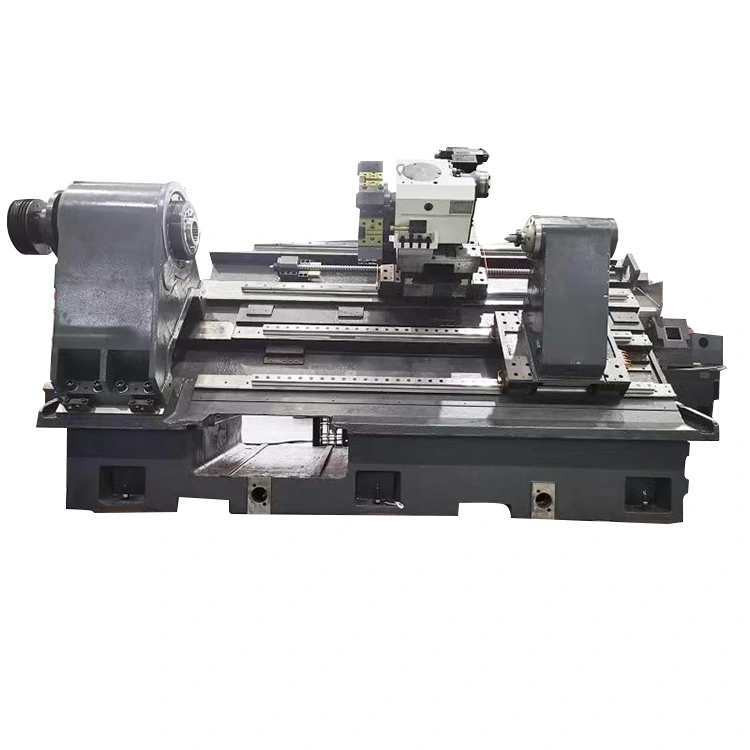

మెషిన్ బేస్ రకం మరియు వంపు

30-డిగ్రీల స్లాంట్ బెడ్

20

టెయిల్‌స్టాక్

లీనియర్ గైడ్ టెయిల్‌స్టాక్

21

టెయిల్‌స్టాక్ అడ్వాన్సింగ్ పద్ధతి

హైడ్రాలిక్ ప్రొపల్షన్ మరియు సర్వో ప్రొపల్షన్

స్టాండర్డ్-ఎక్విప్డ్ హైడ్రాలిక్ టెయిల్‌స్టాక్ సెంటర్

22

టెయిల్‌స్టాక్ యొక్క గరిష్ట ప్రయాణం

600

23

టెయిల్‌స్టాక్ యొక్క కనిష్ట ప్రొజెక్షన్ పొడవు

30మి.మీ

24

టెయిల్‌స్టాక్ సెంటర్ మోడల్

MT5
