సర్వో టరెట్ మరియు హైడ్రాలిక్ టైల్‌స్టాక్‌తో CNC స్లాంట్ బెడ్ లాత్

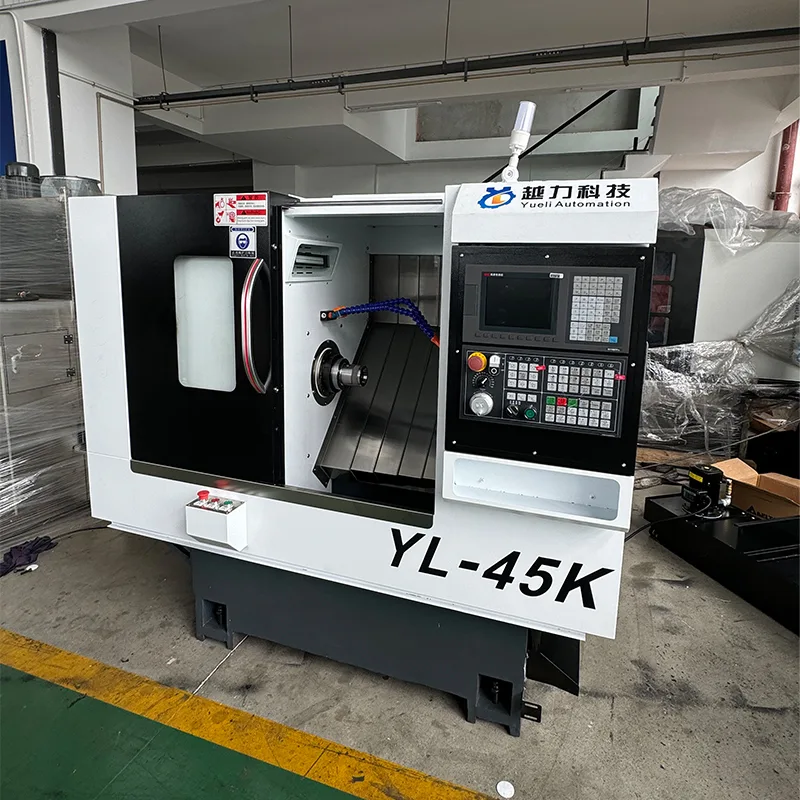

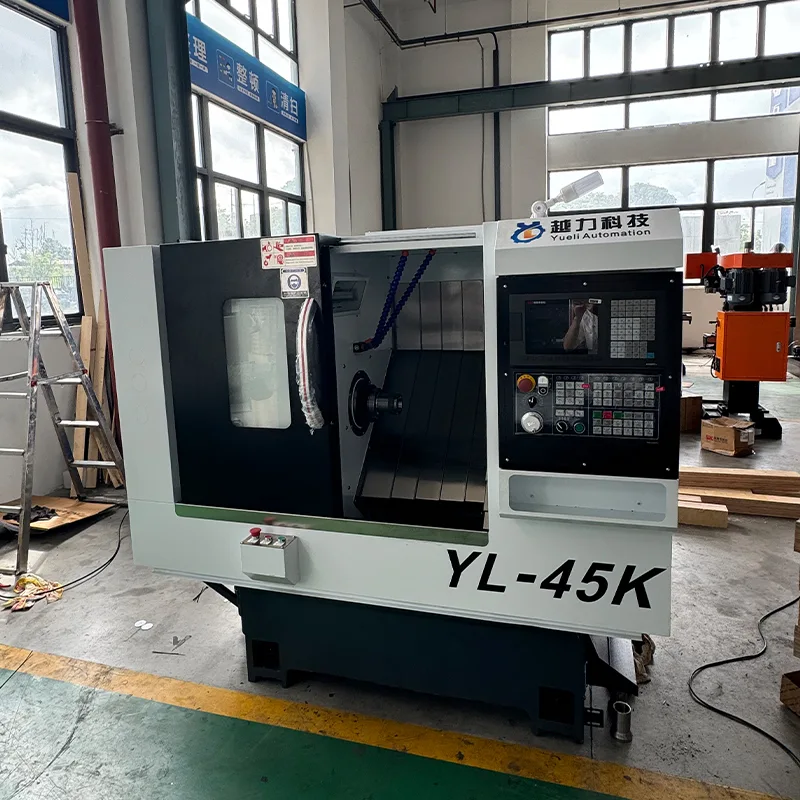

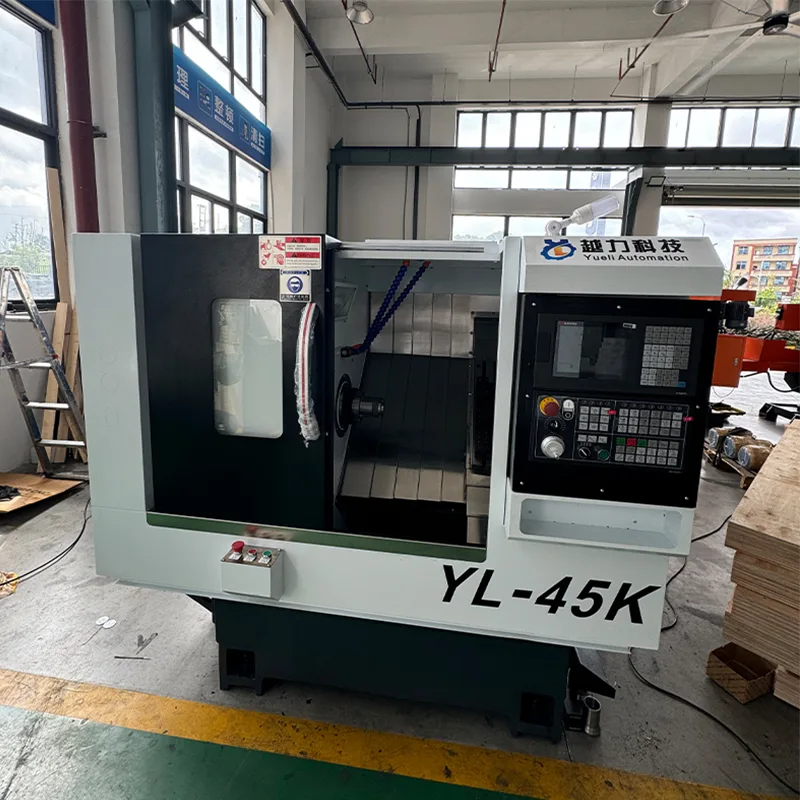

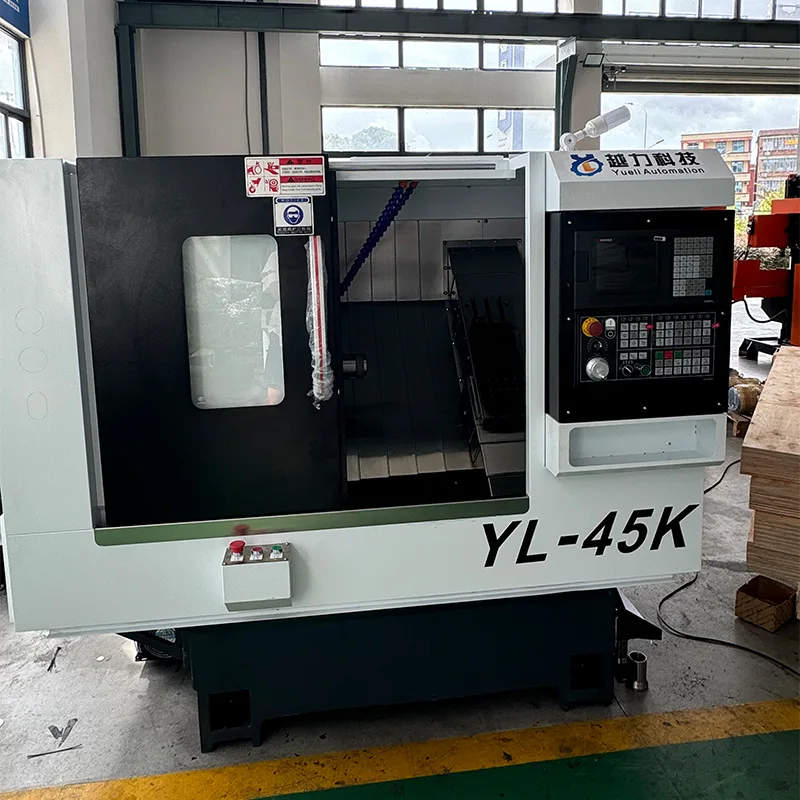

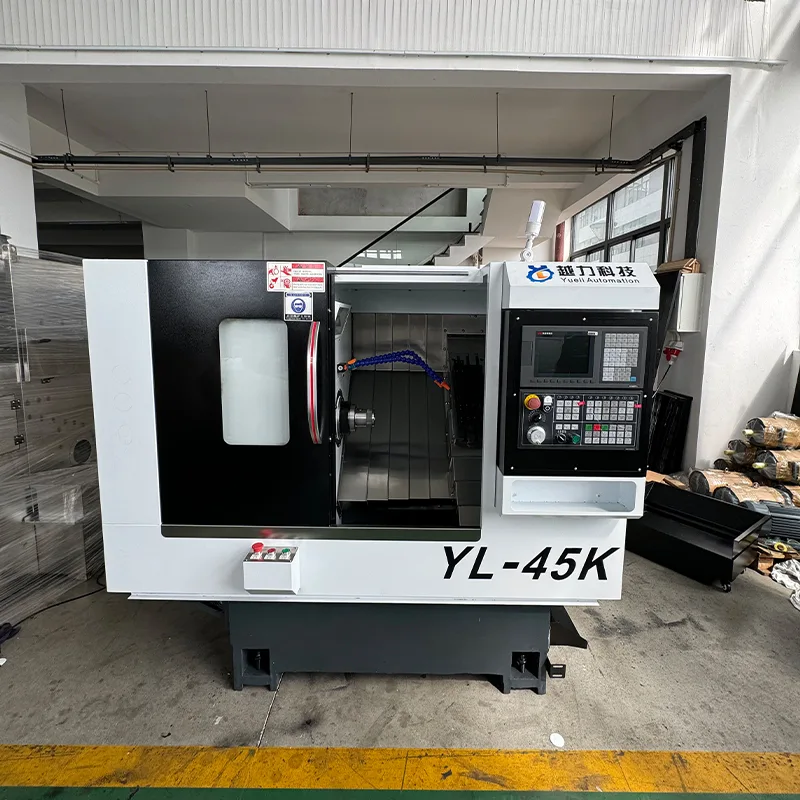

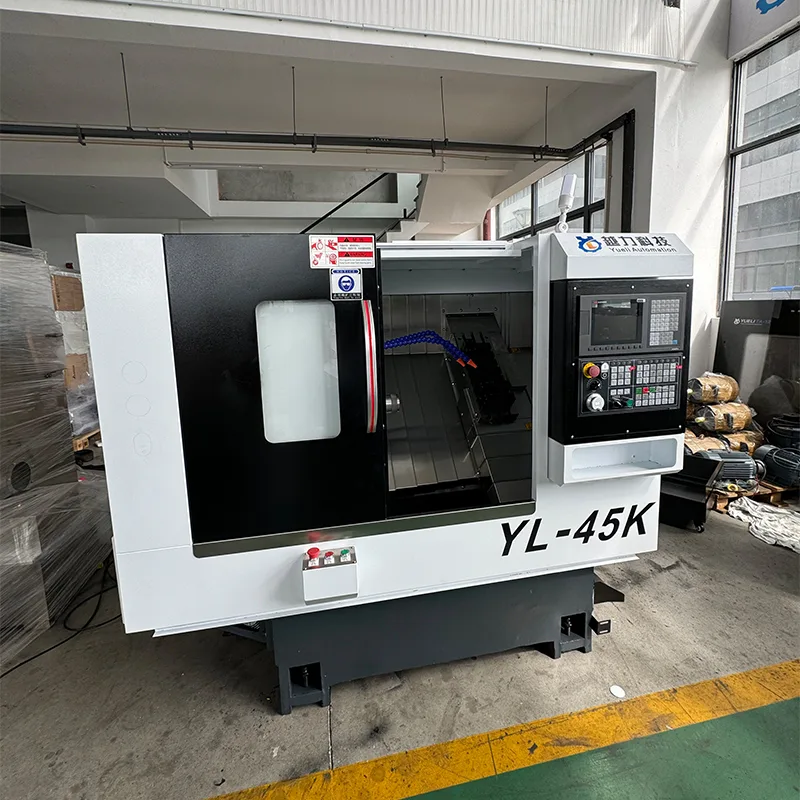

సర్వో టరెట్ మరియు హైడ్రాలిక్ టైల్‌స్టాక్‌తో కూడిన CNC స్లాంట్ బెడ్ లాత్ (మోడల్ YL-46K) అనేది Quanzhou Yueli ఆటోమేషన్ ఎక్విప్‌మెంట్ కో., లిమిటెడ్‌చే తయారు చేయబడిన ఒక ఖచ్చితమైన టర్నింగ్ మెషిన్. 30-డిగ్రీల స్లాంట్ బెడ్ డిజైన్ భారీ కట్టింగ్ ఆపరేషన్‌ల సమయంలో దృఢత్వం మరియు సమర్థవంతమైన చిప్‌ల తొలగింపును అందిస్తుంది. FANUC Oi-TF PLUS (5) CNC సిస్టమ్ మరియు జపాన్ THK 32mm ప్రెసిషన్ బాల్ స్క్రూలు మరియు 30mm లీనియర్ రోలర్ గైడ్‌లతో అమర్చబడి, యంత్రం స్థిరమైన ఖచ్చితత్వాన్ని మరియు దీర్ఘ-కాల స్థిరత్వాన్ని అందిస్తుంది. 7.5KW Huahong స్పిండిల్ మోటార్ 0 నుండి 5000 RPM వేగం పరిధిని అందిస్తుంది. MT4 టేపర్ మరియు 500mm ట్రావెల్‌తో కూడిన హైడ్రాలిక్ టెయిల్‌స్టాక్ స్థిరమైన వర్క్‌పీస్ హోల్డింగ్‌కు మద్దతు ఇస్తుంది, అయితే 63 సర్వో టరట్ మెరుగైన ఉత్పత్తి సామర్థ్యం కోసం ఆటోమేటెడ్ టూల్ మార్పులను అనుమతిస్తుంది.

కోర్ ఫీచర్లు

సర్వో టరెట్ మరియు హైడ్రాలిక్ టైల్‌స్టాక్‌తో కూడిన CNC స్లాంట్ బెడ్ లాత్ క్రింది కీలక లక్షణాలను అందిస్తుంది.

· స్లాంట్ బెడ్ డిజైన్: మ్యాచింగ్ సమయంలో మెరుగైన దృఢత్వం మరియు ప్రభావవంతమైన చిప్ ఫ్లో కోసం 30-డిగ్రీల స్లాంట్ బెడ్.

· హై-ప్రెసిషన్ స్పిండిల్: జపాన్ NSK బేరింగ్‌లతో కూడిన కార్ట్రిడ్జ్-టైప్ ప్రెసిషన్ స్పిండిల్ అసెంబ్లీ. 170mm వ్యాసంతో కుదురు మోడల్ A2-5.

· ప్రీమియం గైడ్‌వేస్: జపాన్ THK 30mm ప్రెసిషన్ లీనియర్ రోలర్ గైడ్‌లు. 4 ప్రామాణిక బ్లాక్‌లతో X అక్షం, 4 పొడిగించిన బ్లాక్‌లతో Z అక్షం.

· ప్రెసిషన్ బాల్ స్క్రూలు: X మరియు Z అక్షాలు రెండింటికీ 10mm పిచ్‌తో జపాన్ THK 32mm బాల్ స్క్రూలు.

· సర్వో టరెట్: వేగవంతమైన మరియు ఖచ్చితమైన టూల్ ఇండెక్సింగ్ కోసం 63 సర్వో టరెంట్.

· హైడ్రాలిక్ టెయిల్‌స్టాక్: హైడ్రాలిక్ ప్రొపల్షన్‌తో కూడిన లీనియర్ గైడ్ టెయిల్‌స్టాక్. టెయిల్‌స్టాక్ MT4 టేపర్‌తో 500mm ప్రయాణిస్తుంది.

· మోటార్ డ్రైవ్ సిస్టమ్: బెల్ట్ డ్రైవ్‌తో మెయిన్ స్పిండిల్ మోటార్, డైరెక్ట్ డ్రైవ్ కనెక్షన్‌తో X మరియు Z సర్వో మోటార్లు.

సాంకేతిక లక్షణాలు

కింది పట్టిక సర్వో టరెట్ మరియు హైడ్రాలిక్ టెయిల్‌స్టాక్‌తో కూడిన CNC స్లాంట్ బెడ్ లాత్ యొక్క పూర్తి సాంకేతిక పారామితులను జాబితా చేస్తుంది.

మెషిన్ కాన్ఫిగరేషన్

సర్వో టరెట్ మరియు హైడ్రాలిక్ టైల్‌స్టాక్‌తో కూడిన CNC స్లాంట్ బెడ్ లాత్ క్రింది ప్రధాన భాగాలు మరియు బ్రాండ్‌లతో నిర్మించబడింది.

· CNC సిస్టమ్: FANUC X/Z సర్వో మోటార్లు మరియు డ్రైవ్‌లతో FANUC Oi-TF ప్లస్ (5).

· స్పిండిల్ మోటార్: Huahong 7.5KW.

· బాల్ స్క్రూలు: జపాన్ THK 32mm ప్రెసిషన్ బాల్ స్క్రూలు.

· లీనియర్ రోలర్ గైడ్‌లు: జపాన్ THK 30mm ప్రెసిషన్ రోలర్ గైడ్‌లు.

· స్పిండిల్ అసెంబ్లీ: జపాన్ NSK బేరింగ్‌లతో కూడిన కార్ట్రిడ్జ్ ఖచ్చితత్వం రకం.

· హైడ్రాలిక్ రోటరీ సిలిండర్: తైవాన్.

· హైడ్రాలిక్ స్టేషన్: తైవాన్.

· పవర్ హెడ్: 3-స్టేషన్, 11.4N.

· శీతలకరణి పంపు: 750W.

ప్రామాణిక ఉపకరణాలు

సర్వో టరెట్ మరియు హైడ్రాలిక్ టైల్‌స్టాక్‌తో కూడిన ప్రతి CNC స్లాంట్ బెడ్ లాత్ క్రింది ఉపకరణాలతో వస్తుంది.

· బిగింపు పదార్థం కోసం స్ప్రింగ్ కొల్లెట్ - 1 ముక్క చేర్చబడింది.

· టర్నింగ్ టూల్ హోల్డర్లు - 3 ముక్కలు.

· డ్రిల్లింగ్ టూల్ హోల్డర్లు - 2 ముక్కలు.

· డ్రిల్లింగ్ టూల్ బార్లు - ER20A పొడిగింపు బార్, 2 ముక్కలు.

· హెక్స్ కీ సెట్ - 1 సెట్.

అప్లికేషన్లు మరియు ప్రయోజనాలు

సర్వో టరెట్ మరియు హైడ్రాలిక్ టెయిల్‌స్టాక్‌తో కూడిన CNC స్లాంట్ బెడ్ లాత్ విస్తృత శ్రేణి టర్నింగ్ అప్లికేషన్‌లకు అనుకూలంగా ఉంటుంది.

· ప్రాసెసింగ్ సామర్ధ్యం: గరిష్ఠ టర్నింగ్ వ్యాసం 375mm, చక్‌తో గరిష్ట మ్యాచింగ్ పొడవు 380mm. ఉక్కు, స్టెయిన్‌లెస్ స్టీల్ మరియు ఫెర్రస్ కాని లోహాలతో సహా వివిధ రకాల పదార్థాలను నిర్వహిస్తుంది.

· ఉత్పత్తి సామర్థ్యం: 63 సర్వో టరట్ వేగవంతమైన టూల్ ఇండెక్సింగ్‌ను ప్రారంభిస్తుంది, సెటప్ సమయాన్ని తగ్గిస్తుంది మరియు బ్యాచ్ ఉత్పత్తి కోసం నిర్గమాంశను పెంచుతుంది.

· ఖచ్చితత్వం మరియు స్థిరత్వం: జపాన్ THK మార్గదర్శకాలు మరియు బాల్ స్క్రూలు, FANUC CNC నియంత్రణతో కలిపి, స్థిరమైన ఖచ్చితత్వం మరియు పునరావృతతను నిర్ధారిస్తాయి.

· వర్క్‌పీస్ సపోర్ట్: 500mm ట్రావెల్ మరియు MT4 టేపర్‌తో కూడిన హైడ్రాలిక్ టెయిల్‌స్టాక్ పొడవైన వర్క్‌పీస్‌లకు సురక్షితమైన బిగింపును అందిస్తుంది.

· దృఢమైన నిర్మాణం: హెవీ-డ్యూటీ రోలర్ గైడ్‌లతో కూడిన 30-డిగ్రీల స్లాంట్ బెడ్ స్థిరమైన భారీ కట్టింగ్ ఆపరేషన్‌లకు మద్దతు ఇస్తుంది.

తయారీ మరియు నాణ్యత హామీ

సర్వో టరెట్ మరియు హైడ్రాలిక్ టైల్‌స్టాక్‌తో కూడిన CNC స్లాంట్ బెడ్ లాత్ కఠినమైన నాణ్యత నియంత్రణ ప్రమాణాల క్రింద తయారు చేయబడింది.

· అన్ని కీలక భాగాలు FANUC, జపాన్ THK, జపాన్ NSK మరియు హువాహోంగ్‌తో సహా స్థాపించబడిన బ్రాండ్‌ల నుండి తీసుకోబడ్డాయి.

· బాల్ స్క్రూలు, లీనియర్ గైడ్‌లు మరియు స్పిండిల్ అసెంబ్లీల కోసం ఖచ్చితమైన అసెంబ్లీ ప్రక్రియలు.

· యంత్ర ఖచ్చితత్వం మరియు విశ్వసనీయతను నిర్ధారించడానికి డెలివరీకి ముందు కఠినమైన తనిఖీ మరియు పరీక్ష.

· పది సంవత్సరాల కంటే ఎక్కువ తయారీ అనుభవం మరియు వృత్తిపరమైన సాంకేతిక మద్దతు ద్వారా మద్దతు ఉంది.

తరచుగా అడిగే ప్రశ్నలు

ఈ స్లాంట్ బెడ్ లాత్‌లో ఏ CNC సిస్టమ్ ఉపయోగించబడుతుంది?

యంత్రం FANUC సర్వో మోటార్లు మరియు X మరియు Z అక్షాల కోసం డ్రైవ్‌లతో FANUC Oi-TF ప్లస్ (5) CNC సిస్టమ్‌ను ఉపయోగిస్తుంది.

ఈ CNC లాత్ యొక్క యాక్సిస్ ట్రావెల్స్ ఏమిటి?

X అక్షం ప్రయాణం 200mm, మరియు Z అక్షం ప్రయాణం 460mm.

కుదురు వేగం మరియు మోటార్ శక్తి అంటే ఏమిటి?

స్పిండిల్ వేగం 0 నుండి 5000 RPM వరకు ఉంటుంది, 7.5KW Huahong స్పిండిల్ మోటార్‌తో ఆధారితం.

ఏ రకమైన మార్గదర్శకాలు మరియు బాల్ స్క్రూలు ఉపయోగించబడతాయి?

యంత్రం జపాన్ THK 32mm ప్రెసిషన్ బాల్ స్క్రూలు మరియు 30mm ప్రెసిషన్ లీనియర్ రోలర్ గైడ్‌లను ఉపయోగిస్తుంది.

యంత్రం బరువు మరియు మొత్తం కొలతలు ఏమిటి?

యంత్ర కొలతలు 1875×1021×1263mm, మరియు బరువు సుమారు 1.8 టన్నులు.
