సర్వో టరెట్ మరియు టెయిల్‌స్టాక్‌తో స్లాంట్ బెడ్ CNC లాత్

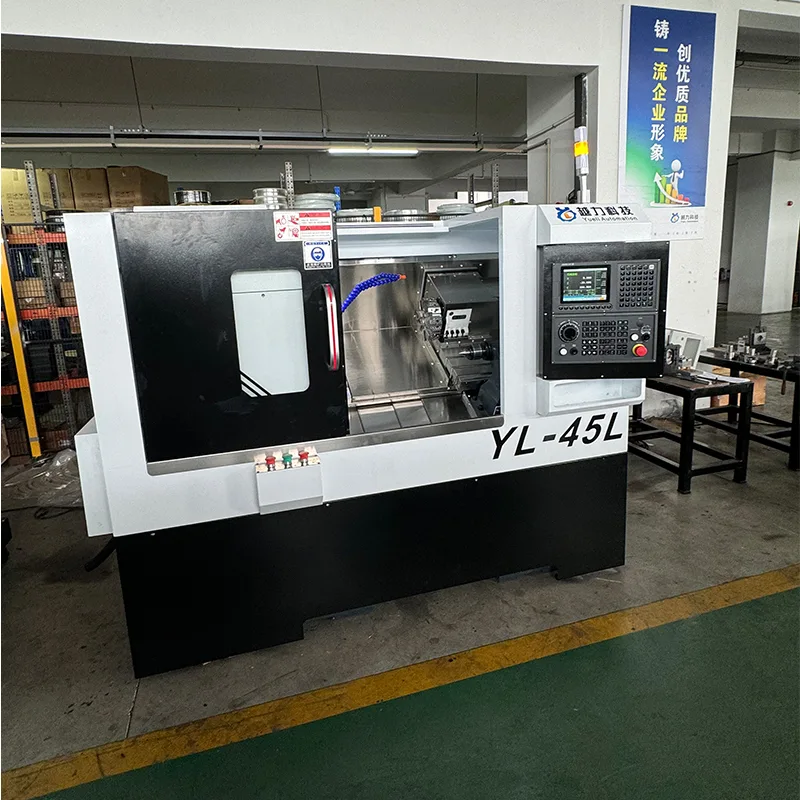

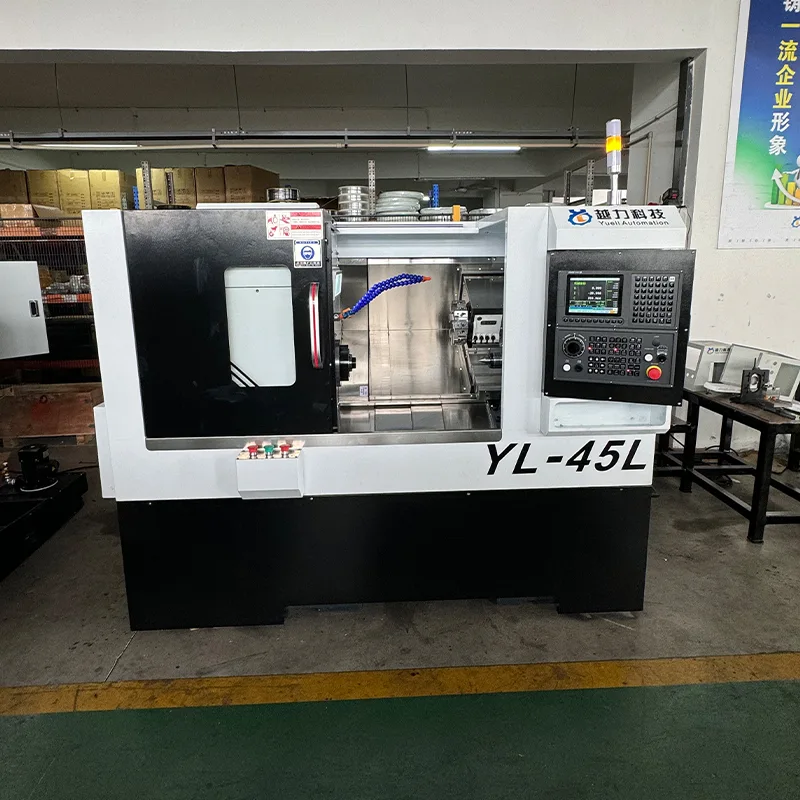

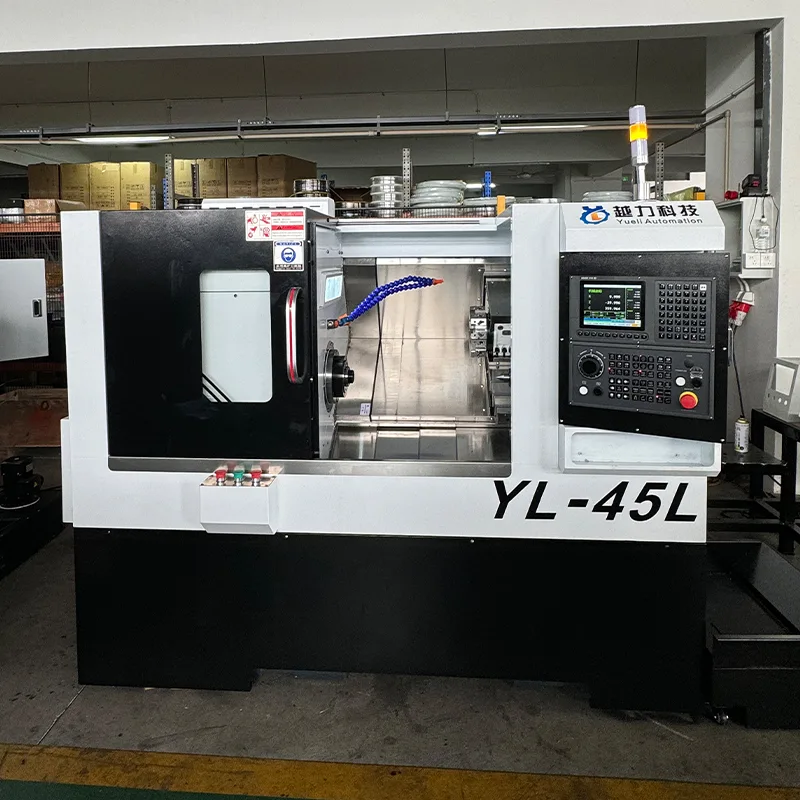

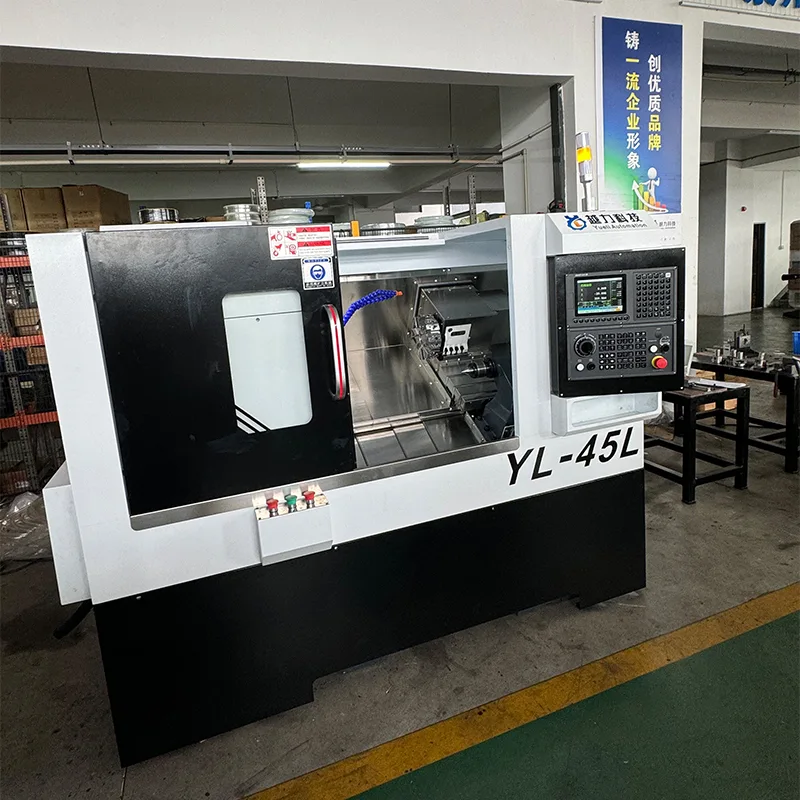

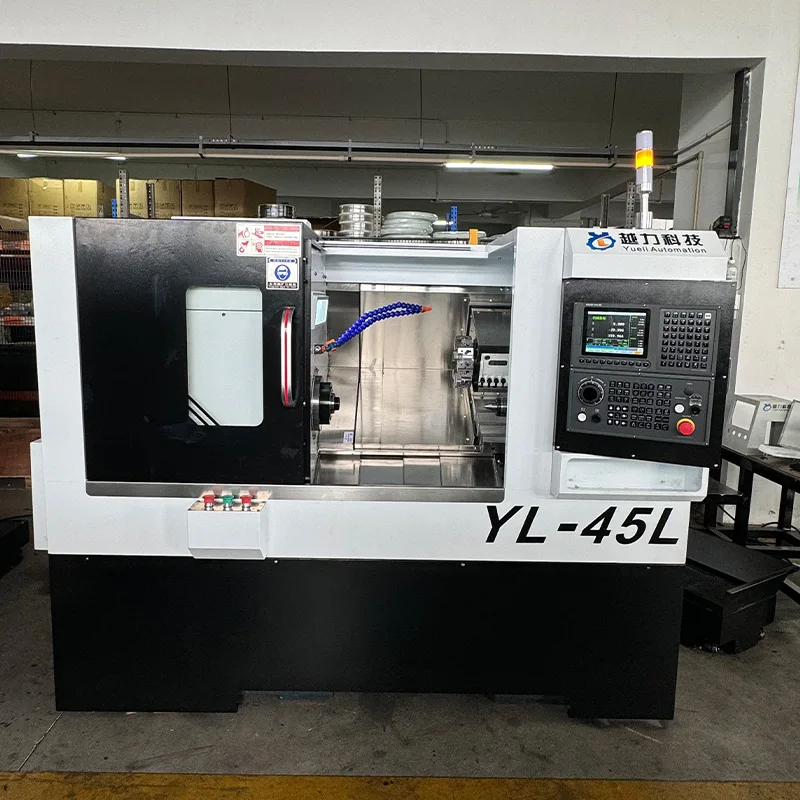

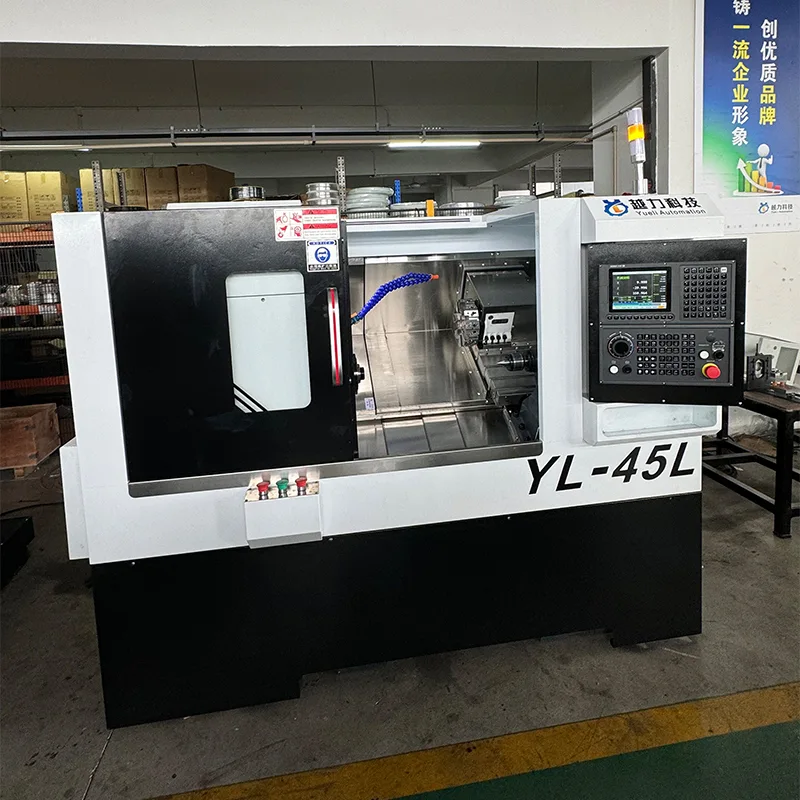

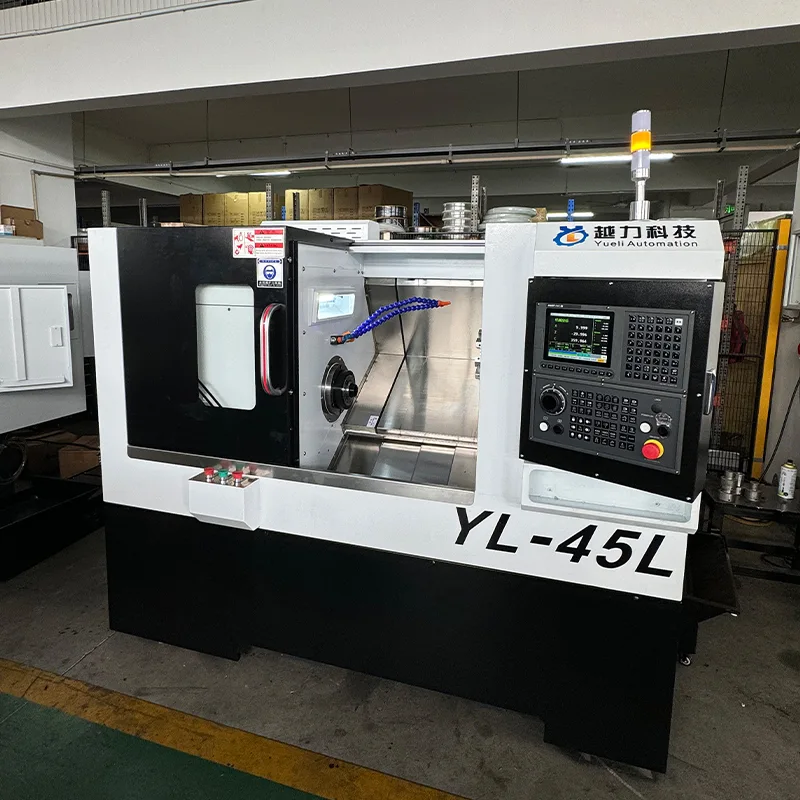

సర్వో టరెట్ మరియు టైల్‌స్టాక్ (మోడల్ YL-45L)తో స్లాంట్ బెడ్ CNC లాత్‌ను క్వాన్‌జౌ యుయెలీ ఆటోమేషన్ ఎక్విప్‌మెంట్ కో., లిమిటెడ్ ఉత్పత్తి చేసింది. ఈ యంత్రం 30-డిగ్రీల స్లాంట్ బెడ్ డిజైన్‌ను టూలింగ్ కోసం 63 సర్వో టరట్‌తో కలిగి ఉంది. ఇది FANUC Oi-TF PLUS (5) CNC సిస్టమ్, జపాన్ THK 32mm ప్రెసిషన్ బాల్ స్క్రూలు మరియు 30mm ప్రెసిషన్ లీనియర్ రోలర్ గైడ్‌లతో అమర్చబడి, స్థిరమైన మరియు ఖచ్చితమైన మ్యాచింగ్ పనితీరును అందిస్తుంది. 7.5KW Huahong స్పిండిల్ మోటార్‌తో స్పిండిల్ వేగం 0 నుండి 5000 RPM వరకు ఉంటుంది. యంత్రం హైడ్రాలిక్ ప్రొపల్షన్‌తో లీనియర్ గైడ్ టెయిల్‌స్టాక్‌ను కలిగి ఉంది, టెయిల్‌స్టాక్ ప్రయాణం 500 మిమీ మరియు టెయిల్‌స్టాక్ టేపర్ MT4. గరిష్ఠ టర్నింగ్ వ్యాసం 375 మిమీ, మరియు గరిష్ట మ్యాచింగ్ పొడవు చక్‌తో 380 మిమీ.

సాంకేతిక లక్షణాలు

కింది సాంకేతిక పారామితులు సర్వో టరెట్ మరియు టెయిల్‌స్టాక్‌తో స్లాంట్ బెడ్ CNC లాత్‌కి వర్తిస్తాయి.

ప్రధాన కాన్ఫిగరేషన్

సర్వో టరెట్ మరియు టైల్‌స్టాక్‌తో కూడిన స్లాంట్ బెడ్ CNC లాత్ క్రింది కీలక భాగాలతో అమర్చబడి ఉంది.

ప్రామాణిక ఉపకరణాలు

కింది ఉపకరణాలు సర్వో టరెట్ మరియు టెయిల్‌స్టాక్‌తో స్లాంట్ బెడ్ CNC లాత్‌తో చేర్చబడ్డాయి.

మెషిన్ నిర్మాణం మరియు ముఖ్య లక్షణాలు

సర్వో టరెట్ మరియు టైల్‌స్టాక్‌తో కూడిన స్లాంట్ బెడ్ CNC లాత్ క్రింది నిర్మాణ మరియు పనితీరు లక్షణాలను కలిగి ఉంటుంది.

· బెడ్: దృఢత్వం మరియు సమర్థవంతమైన చిప్ ఫ్లో కోసం 30-డిగ్రీల స్లాంట్ బెడ్ డిజైన్.

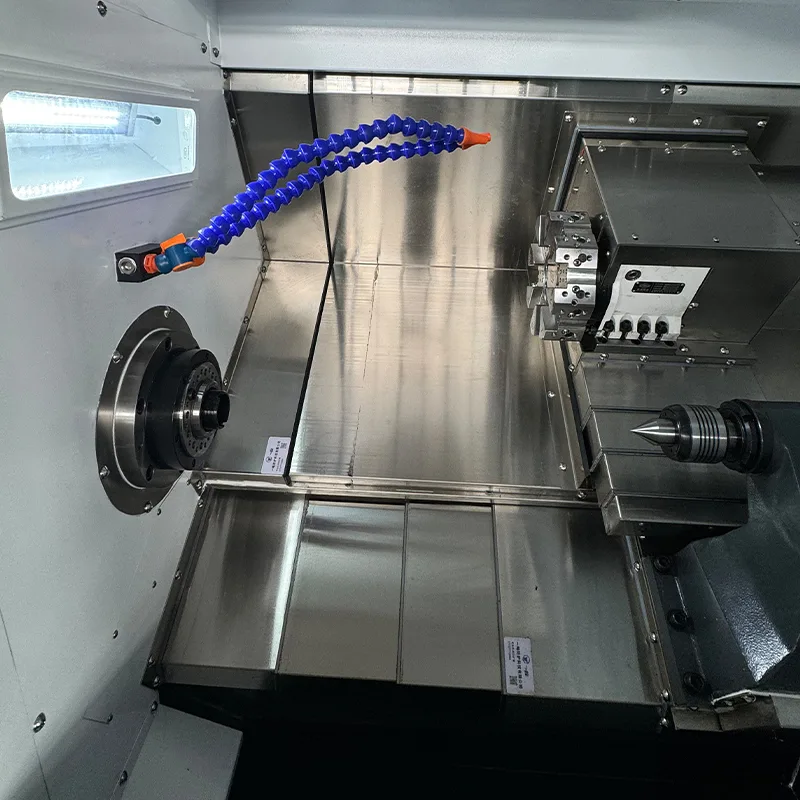

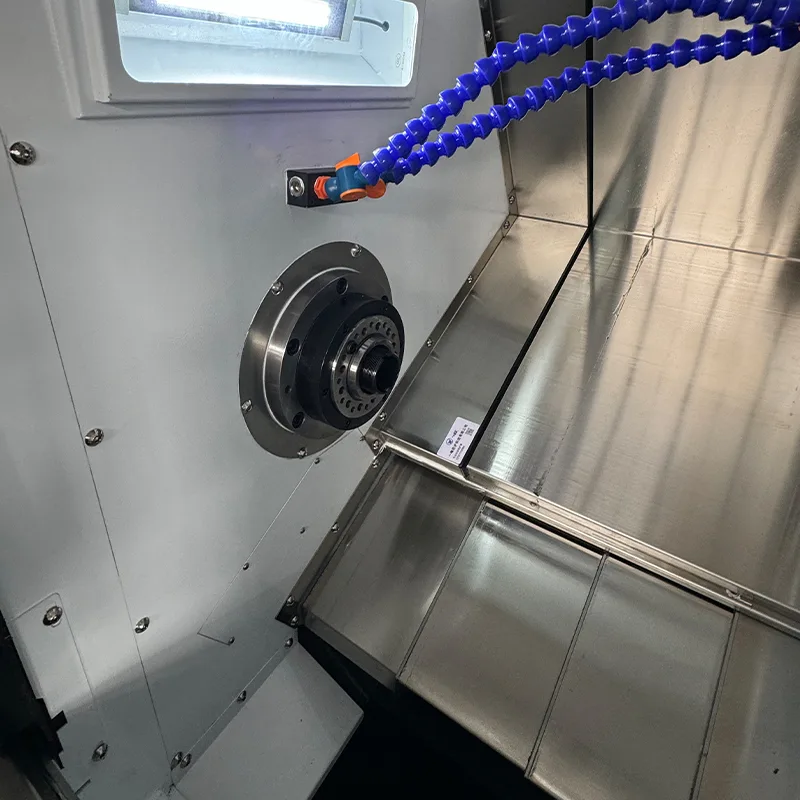

· కుదురు: జపాన్ NSK బేరింగ్‌లతో కూడిన కార్ట్రిడ్జ్ ప్రెసిషన్ స్పిండిల్ అసెంబ్లీ. 170mm వ్యాసంతో కుదురు మోడల్ A2-5. వేగం పరిధి 0-5000 RPM.

· మార్గదర్శకాలు: జపాన్ THK 30mm ప్రెసిషన్ లీనియర్ రోలర్ గైడ్‌లు. 4 ప్రామాణిక బ్లాక్‌లతో X అక్షం, 4 పొడిగించిన బ్లాక్‌లతో Z అక్షం.

· బాల్ స్క్రూలు: X మరియు Z అక్షాలు రెండింటికీ 10mm పిచ్‌తో జపాన్ THK 32mm ప్రెసిషన్ బాల్ స్క్రూలు.

· టూలింగ్: ఆటోమేటిక్ టూల్ మార్చడానికి 63 సర్వో టరెట్.

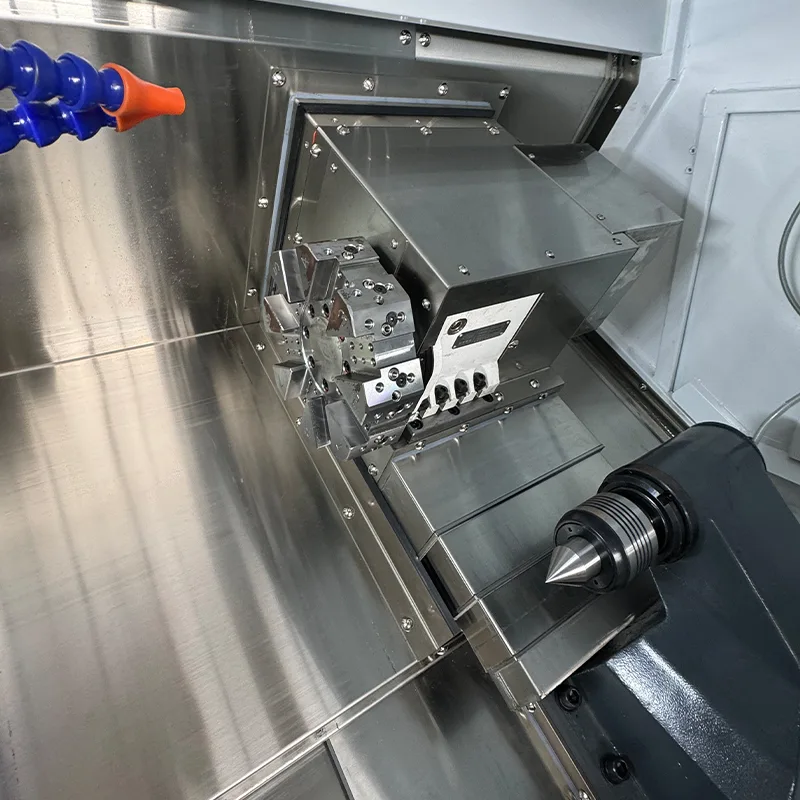

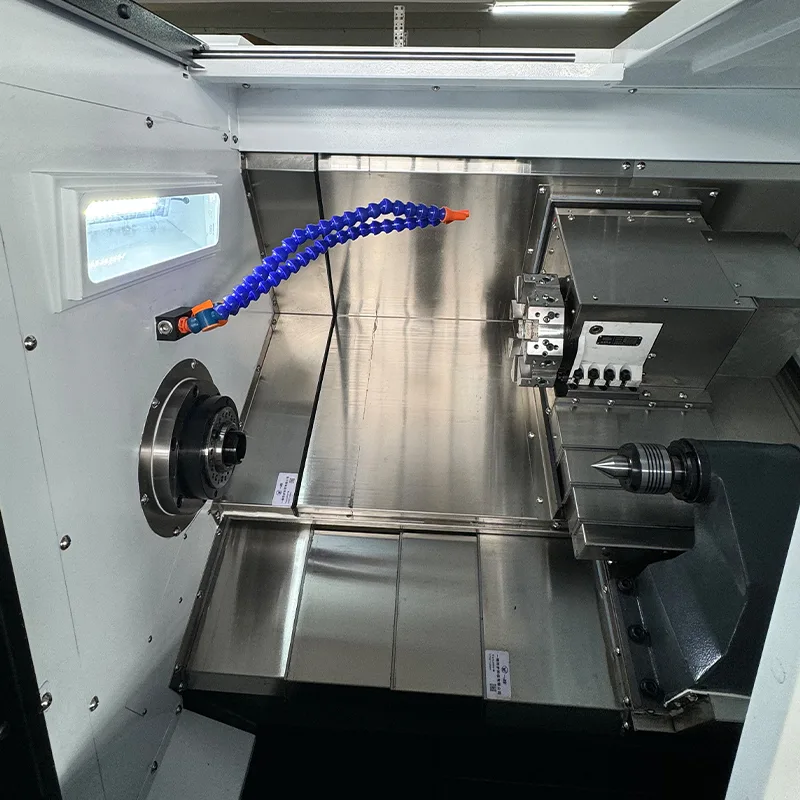

· టైల్‌స్టాక్: హైడ్రాలిక్ ప్రొపల్షన్‌తో లీనియర్ గైడ్ టెయిల్‌స్టాక్. టెయిల్‌స్టాక్ ప్రయాణం 500 మిమీ. టెయిల్‌స్టాక్ టేపర్ MT4.

· మోటార్ కనెక్షన్లు: బెల్ట్ డ్రైవ్‌తో కూడిన ప్రధాన మోటార్, డైరెక్ట్ డ్రైవ్‌తో X మరియు Z మోటార్లు.

ఆర్డరింగ్ సమాచారం

కింది ధర మరియు ఆర్డరింగ్ వివరాలు సర్వో టరెట్ మరియు టెయిల్‌స్టాక్‌తో కూడిన స్లాంట్ బెడ్ CNC లాత్‌కి వర్తిస్తాయి.

· ఉత్పత్తి పేరు: స్లాంట్ బెడ్ CNC లాత్ (టూల్ టరెట్ రకం)

· మోడల్: YL-45L

· చెల్లింపు నిబంధనలు: 30% డిపాజిట్, రవాణాకు ముందు బ్యాలెన్స్

· వారంటీ: విడిభాగాలకు 1 సంవత్సరం (మానవ నిర్మిత నష్టం మినహాయించబడింది)

· పన్ను: 13% VAT చేర్చబడింది

· సరుకు: చేర్చబడింది

తరచుగా అడిగే ప్రశ్నలు

ఈ స్లాంట్ బెడ్ CNC లాత్ యొక్క నియంత్రణ వ్యవస్థ ఏమిటి?

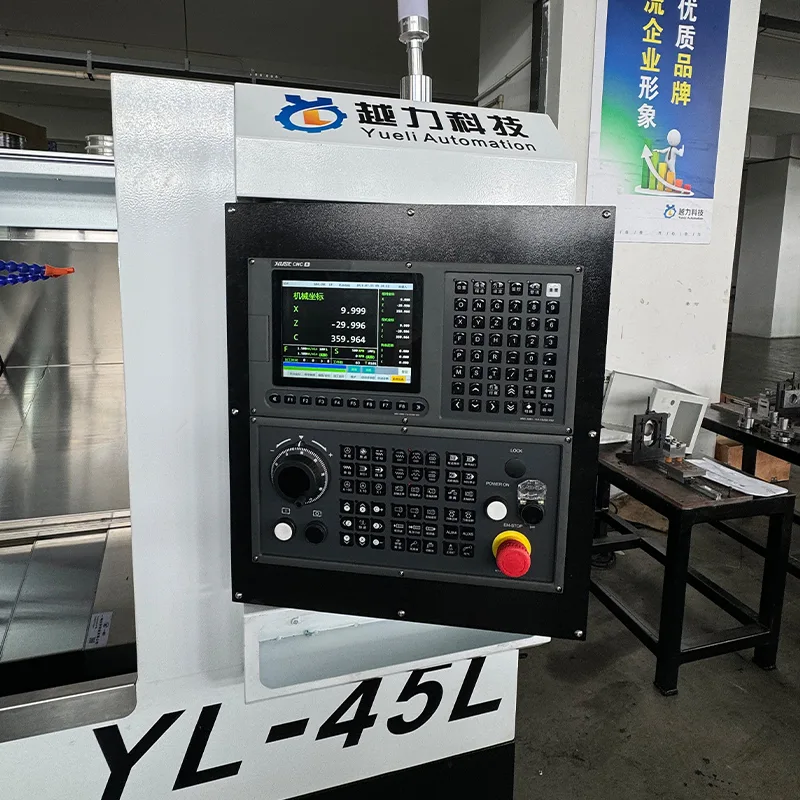

స్లాంట్ బెడ్ CNC లాత్ FANUC Oi-TF PLUS (5) CNC సిస్టమ్‌ను FANUC సర్వో మోటార్లు మరియు X మరియు Z అక్షాల కోసం డ్రైవ్‌లను ఉపయోగిస్తుంది.

ఈ యంత్రం యొక్క X మరియు Z అక్షం ప్రయాణం ఏమిటి?

X అక్షం ప్రయాణం 200mm, మరియు Z అక్షం ప్రయాణం 460mm. కుదురు వేగం మరియు స్పిండిల్ మోటార్ పవర్ అంటే ఏమిటి?

స్పిండిల్ స్పీడ్ రేంజ్ 0 నుండి 5000 RPM, మరియు స్పిండిల్ మోటార్ పవర్ హువాహోంగ్ నుండి 7.5KW.

ఈ యంత్రం ఏ రకమైన మంచం మరియు సాధనాలను కలిగి ఉంది?

యంత్రం ఆటోమేటిక్ టూల్ మార్చడానికి 63 సర్వో టరట్‌తో 30-డిగ్రీల స్లాంట్ బెడ్‌ను కలిగి ఉంది.

మార్గదర్శకాలు మరియు బాల్ స్క్రూల స్పెసిఫికేషన్‌లు ఏమిటి?

X మరియు Z అక్షాలు జపాన్ THK నుండి 32mm ప్రెసిషన్ బాల్ స్క్రూలు మరియు 30mm ప్రెసిషన్ లీనియర్ రోలర్ గైడ్‌లను ఉపయోగిస్తాయి.

ఈ CNC లాత్ యొక్క బరువు మరియు కొలతలు ఏమిటి?

యంత్రం కొలతలు 1875×1021×1263mm, మరియు బరువు సుమారు 1.8 టన్నులు.

యంత్రం ఏ రకమైన టెయిల్‌స్టాక్‌ని కలిగి ఉంది?

యంత్రం హైడ్రాలిక్ ప్రొపల్షన్‌తో లీనియర్ గైడ్ టెయిల్‌స్టాక్‌ను కలిగి ఉంది, టెయిల్‌స్టాక్ ప్రయాణం 500 మిమీ మరియు టెయిల్‌స్టాక్ టేపర్ MT4.
