ట్రస్ ఇంటిగ్రేటెడ్ మెషిన్

కస్టమర్

రెజా

కొటేషన్ నం.

YL2025091101

సంప్రదించండి

రెజా

కొటేషన్ తేదీ

2025-9-11

CC

కొటేషన్ చెల్లుబాటు

30 రోజులు

Tel

డెలివరీ సమయం

డిపాజిట్ పొందిన 20 రోజుల తర్వాత

ధర

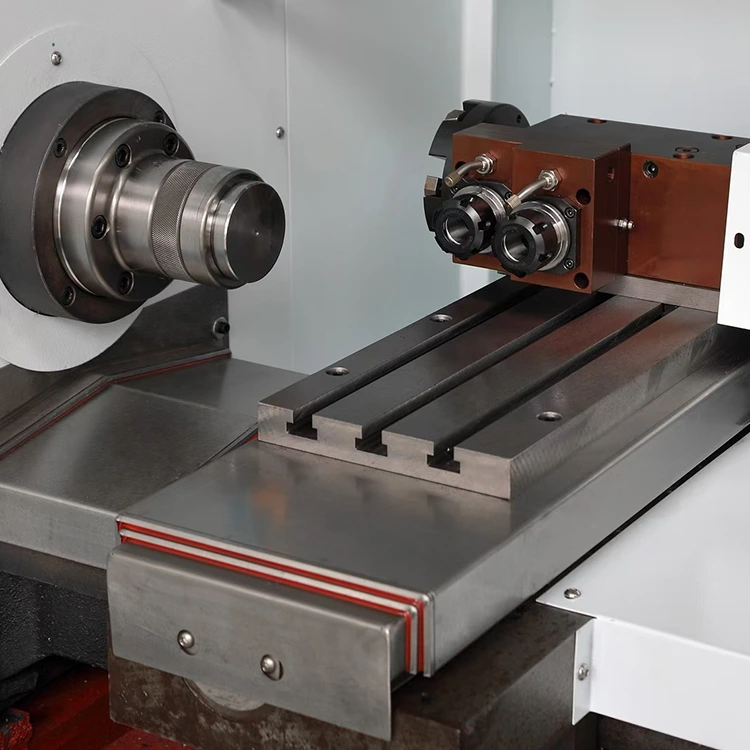

0640 (ఫ్లై-కట్టర్ పవర్ హెడ్ మరియు స్క్వేర్ టూల్ టరెట్‌తో సహా)

RMB42000SET

చెల్లింపు

T/T.30% ఆస్తి, డెలివరీకి ముందు 70% చెల్లింపు.

వారంటీ

ఒక సంవత్సరం.

ఫోటో

 పేరు

 స్పెసిఫికేషన్

ప్రాసెసింగ్ సామర్థ్యం

మంచం మీద గరిష్ట స్వింగ్ వ్యాసం (మిమీ)

280

క్యారేజ్‌పై గరిష్ట స్వింగ్ వ్యాసం (Φ/mm)

f160

గరిష్ట మలుపు పొడవు (Φ/mm)

280

గరిష్ట మలుపు వ్యాసం (Φ/mm)

280

బార్ స్టాక్ కోసం గరిష్ట త్రూ-హోల్ వ్యాసం (Φ/mm)

42

కుదురు

స్పిండిల్ నోస్ రకం (GB 5900.1)

A2-5

 స్పిండిల్ లైనర్ రంధ్రం యొక్క టేపర్

21°

GB21°

స్పిండిల్ త్రూ-హోల్ వ్యాసం (Φ/mm)

49

 స్పిండిల్ డ్రాబార్ త్రూ-హోల్ వ్యాసం

41.5

స్పిండిల్ డ్రాబార్ థ్రెడ్

M48×1.5

స్పిండిల్ వేగం పరిధి(r/min)

0-3000 (4000)

ప్రామాణిక కాన్ఫిగరేషన్: 0-3000 (ఐచ్ఛికం: 4000)

 స్పిండిల్ గేర్ షిఫ్టింగ్ మోడ్

32

స్వతంత్ర కుదురు: 3 ముందు, 2 వెనుక

ప్రధాన మోటారు శక్తి (నిరంతర రేటింగ్) (kW)

4

ప్రధాన మోటారు శక్తి (తక్షణ గరిష్ట విలువ) (kW)

4

X-యాక్సిస్ రాపిడ్ ట్రావర్స్ స్పీడ్ (మీ/నిమి)

15

Z-యాక్సిస్ రాపిడ్ ట్రావర్స్ స్పీడ్ (మీ/నిమి)

15

X-యాక్సిస్ సర్వో మోటార్ టార్క్ (N·m)

110/6.4

Z-యాక్సిస్ సర్వో మోటార్ టార్క్ (N·m)

110/6.4

X-యాక్సిస్ స్ట్రోక్(మిమీ)

640

Z-యాక్సిస్ స్ట్రోక్(మిమీ)

280

X-Axis & Z-Axis మోటార్ కనెక్షన్ పద్ధతి

 డైరెక్ట్ కప్లింగ్

Z-యాక్సిస్ గైడ్‌వే

Z-30-640

Z-యాక్సిస్ బాల్ స్క్రూ 30-640 స్క్వేర్ రకం

X-తర్వాత.

X-30-540

X- యాక్సిస్ బాల్ స్క్రూ 30-540 చదరపు రకం

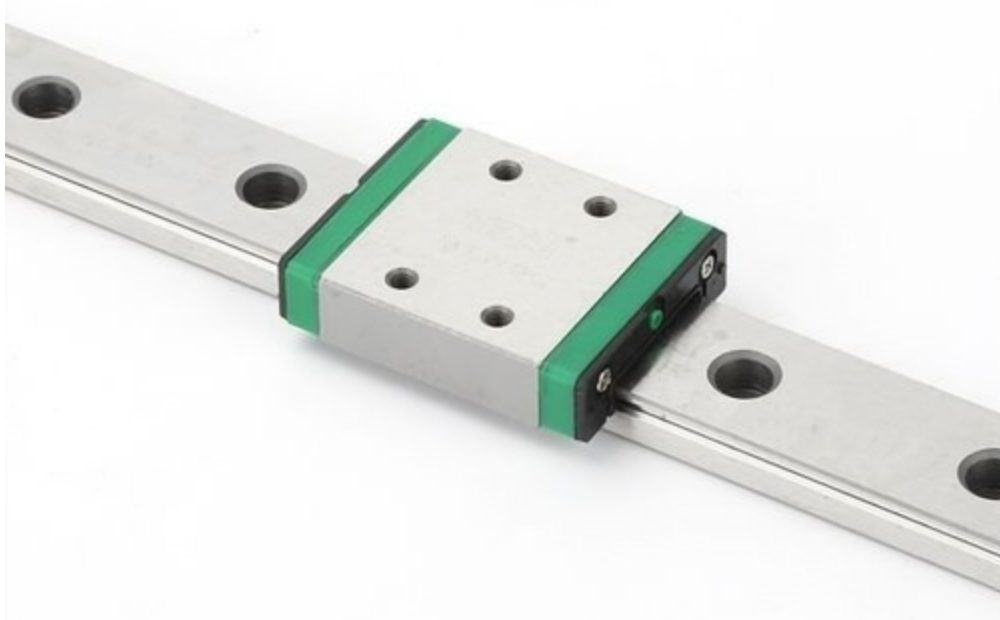

 మార్గదర్శక రకం

(30FZS)

లీనియర్ గైడ్‌వే (30FZS)

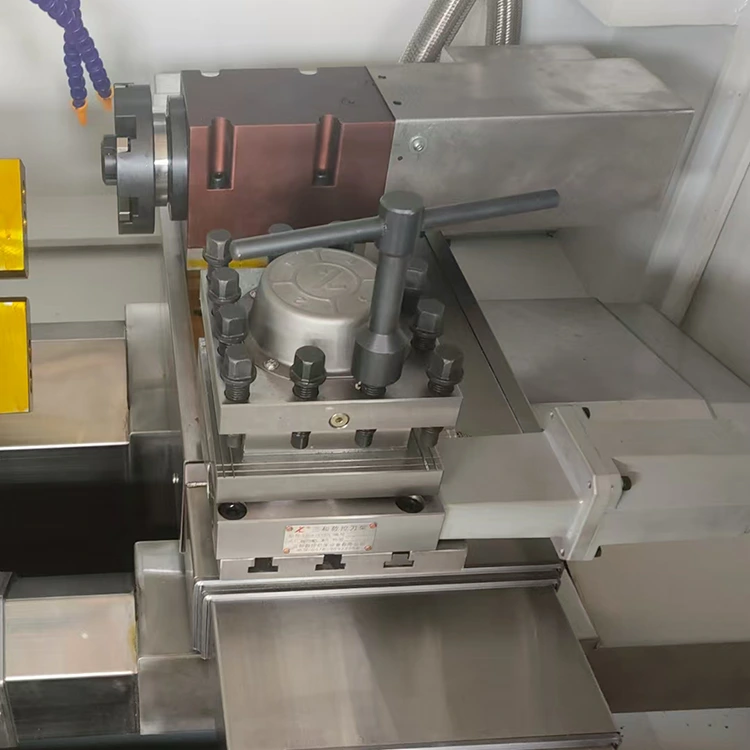

టూల్ టరెట్

 టూల్ టరెట్ రకం

6125

 టూల్ స్టేషన్ల సంఖ్య

(MM)

సాధనం పరిమాణం(మిమీ)

20*20

ఫిక్స్‌డ్ టూల్ పోస్ట్ (20×20)

ట్రస్

X-యాక్సిస్ స్టాండర్డ్ స్ట్రోక్

2400మి.మీ

X-యాక్సిస్ మాక్స్‌స్పీడ్

1.5మిమీ/సె

Y-యాక్సిస్ స్టాండర్డ్ స్ట్రోక్

650మి.మీ

Y-యాక్సిస్ గరిష్ట వేగం

1మీ/సె

Z-యాక్సిస్ స్టాండర్డ్ స్ట్రోక్

1000మి.మీ

Z-యాక్సిస్ గరిష్ట వేగం

1.5మీ/సె

 నేల నుండి ట్రే ఎత్తు

1100మి.మీ

 ట్రే పరిమాణం

550*350మి.మీ

 ట్రేల సంఖ్య

2

2 చిత్రాలు

 ట్రస్ పదార్థం

ఉక్కు

 గ్రిప్పర్ ముగింపు

，

న్యూమాటిక్ బిగింపు  న్యూమాటిక్ రొటేషన్

 ట్రాన్స్మిషన్ మోడ్

వంపుతిరిగిన రైలు రాక్‌తో లీనియర్ గైడ్‌వే

 ఇన్పుట్ వోల్టేజ్

220V

 ఇన్పుట్ గాలి ఒత్తిడి

0.5-0.8 పే

విద్యుత్ సరఫరా

 మొత్తం శక్తి రేట్ చేయబడింది

9KW

 మొత్తం కరెంట్ రేట్ చేయబడింది

20A

స్పెసిఫికేషన్

 యంత్ర బరువు

900కిలోలు

యంత్ర పరిమాణం (L×W×H)

1650×1250×1600మి.మీ

ఇతర

 బిగింపు పద్ధతి

చక్ వ్యాసం (ఐచ్ఛికం)

 నీటి పంపు శక్తి

380V/90w

బాల్ స్క్రూ మోడల్ (X-యాక్సిస్)

2508

బాల్ స్క్రూ మోడల్ (z-యాక్సిస్)

3208

చిప్ కన్వేయర్ రకం (ఐచ్ఛిక కొనుగోలు)

మెషిన్  ఫీల్డ్

 ఆటో మోటార్‌సైకిల్ భాగాలు మరియు హార్డ్‌వేర్ ఉపకరణాలు
