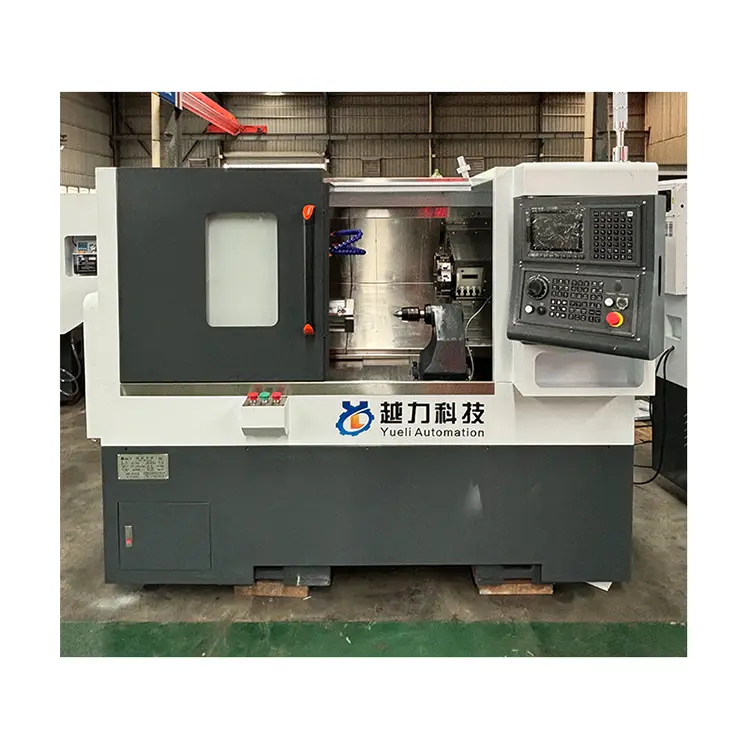

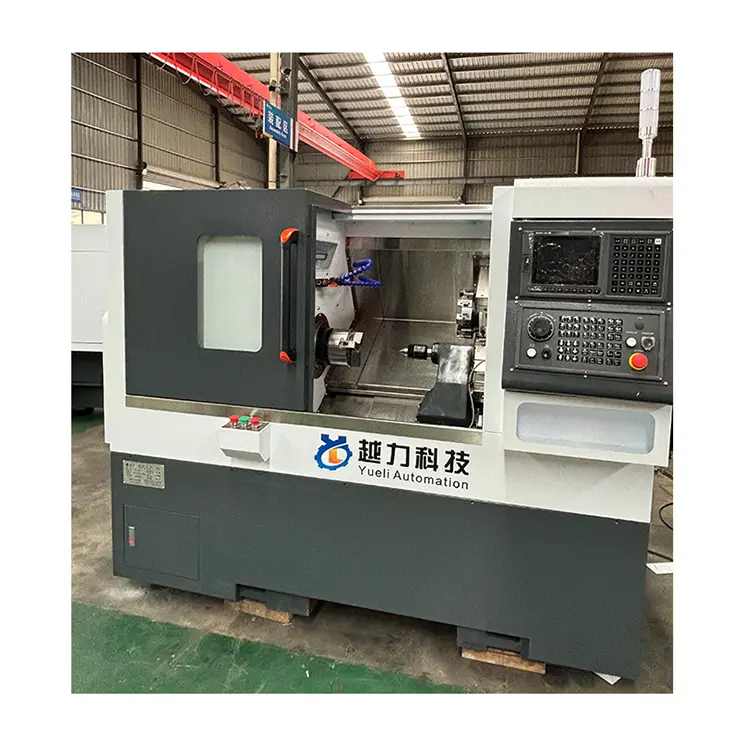

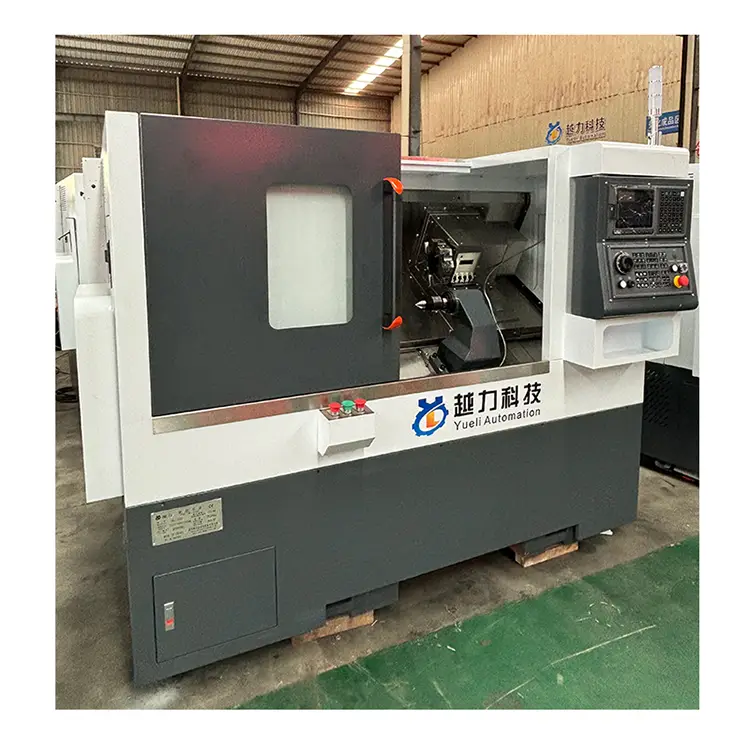

సాధనం టరెట్ టెయిల్-టాప్ సిఎన్‌సి లాత్

క్రమ సంఖ్య

ప్రాజెక్ట్

యూనిట్

స్పెసిఫికేషన్లు (కొలతలు)

 వ్యాఖ్యలు

1

డ్రాగ్ బోర్డ్ కౌంటర్‌టాప్ యొక్క పరిమాణం

mm

300*260

2

Z- అక్షం ప్రయాణం

mm

460

3

X- అక్షం ప్రయాణం

mm

200

4

గరిష్ట భ్రమణం

mm

450

5

ప్రధాన షాఫ్ట్ మధ్య నుండి డ్రాగ్ ప్లేట్ యొక్క టేబుల్ ఉపరితలం వరకు దూరం

mm

63

6

భూమి నుండి ప్రధాన షాఫ్ట్ మధ్యలో దూరం

mm

1050

7

గరిష్ట ప్రాసెసింగ్ పొడవు

mm

380 (చక్‌తో సహా)

ఎసెర్ LQ63/80-220-8T సర్వో టర్రెట్‌ను ఉదాహరణగా తీసుకోండి

8

గరిష్ట మలుపు వ్యాసం

mm

375

9

కుదురు మోడల్ (కుదురు వ్యాసం)

mm

A2-5 (170)

10

కుదురు వేగం

Rpm

0-5000

11

X.Z బాల్ స్క్రూ స్పెసిఫికేషన్స్

32*10/32*10

12

X గైడ్ రైల్ యొక్క స్పెసిఫికేషన్

30 రోలర్లు

4 స్లైడర్-సాధారణ

13

Z గైడ్ రైల్ స్పెసిఫికేషన్

30 రోలర్లు

4 స్లైడర్-కన్వెన్షనల్ పొడవు

14

ప్రధాన X.Z మోటారు యొక్క కనెక్షన్ పద్ధతి

సమకాలీకరణ టేప్ / ప్రత్యక్ష కనెక్షన్ / ప్రత్యక్ష కనెక్షన్

15

X.Z మోటార్ ఫ్లేంజ్/స్టాప్

mm

130/110

16

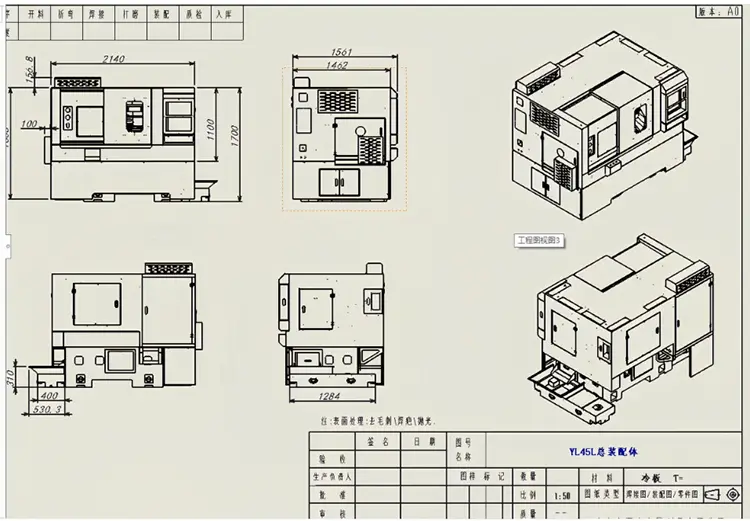

ఆప్టికల్ మెషిన్ కొలతలు (పొడవు, వెడల్పు, ఎత్తు)

mm

1875*1021*1263

17

బరువు

 టన్ను

సుమారు 1.8 టి

లోపలి మరియు బాహ్య కవర్ టూల్ టవర్ కుదురును కలిగి ఉండదు

18

కత్తి లోడింగ్ పద్ధతి

63 సర్వో టరెట్

19

మంచం యొక్క రూపం మరియు వాలు

మంచం 30 డిగ్రీల వద్ద వంగి ఉంటుంది

20

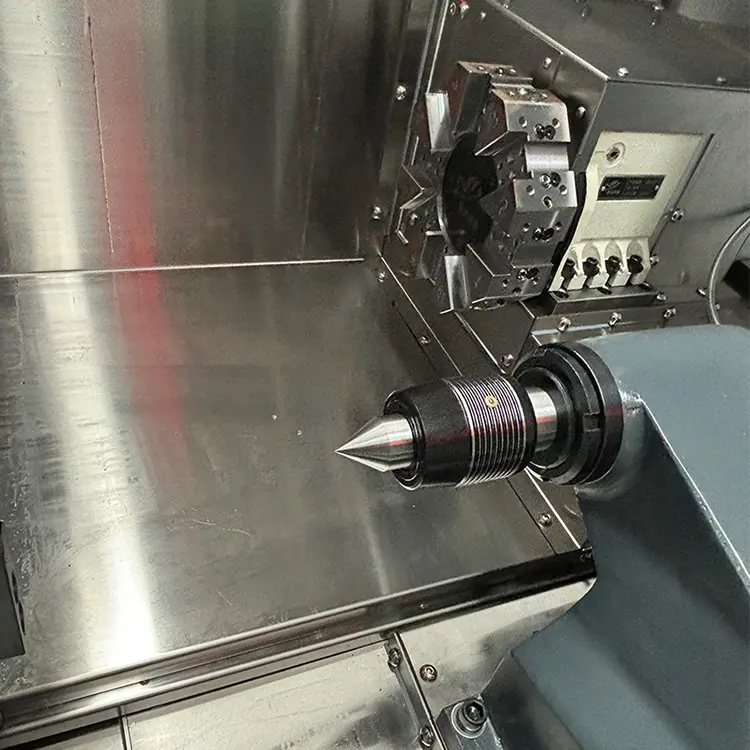

టెయిల్‌సీట్

వైర్ రాడ్ తోక సీటు

21

టెయిల్‌సీట్ ప్రొపల్షన్ పద్ధతి

 హైడ్రాలిక్ ఫీడ్

22

తోక సీటు ప్రయాణం

500

23

తోక-టాప్ మోడల్

మోసీ 4
