      170 ఫోర్-యాక్సిస్ CAM టర్న్‌టబుల్
      • 170 ఫోర్-యాక్సిస్ CAM టర్న్‌టబుల్170 ఫోర్-యాక్సిస్ CAM టర్న్‌టబుల్

      170 ఫోర్-యాక్సిస్ CAM టర్న్‌టబుల్

      చైనాలోని ప్రొఫెషనల్ 170 ఫోర్-యాక్సిస్ CAM టర్న్‌టబుల్ తయారీదారులు మరియు సరఫరాదారులలో YueLi ఒకటి. మా ఉత్పత్తులు CE ధృవీకరించబడ్డాయి మరియు ఫ్యాక్టరీ స్టాక్‌లో ఉన్నాయి, మా నుండి టోకు 170 ఫోర్-యాక్సిస్ CAM టర్న్‌టేబుల్‌కు స్వాగతం.

      విచారణ పంపండి

      ఉత్పత్తి వివరణ

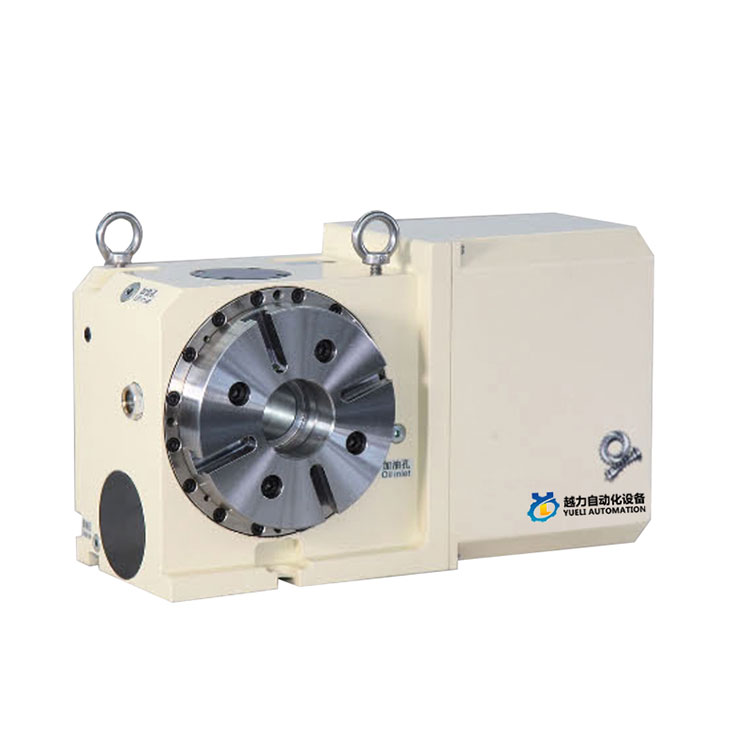

      Yueli 170 నాలుగు-అక్షం CAM టర్న్ టేబుల్

      YueLi ప్రసిద్ధ చైనా 170 ఫోర్-యాక్సిస్ CAM టర్న్‌టబుల్ తయారీదారులు మరియు సరఫరాదారులలో ఒకరు. మా ఫ్యాక్టరీ 170 ఫోర్-యాక్సిస్ CAM టర్న్‌టబుల్ తయారీలో ప్రత్యేకత కలిగి ఉంది. మా నుండి 170 ఫోర్-యాక్సిస్ CAM టర్న్‌టబుల్‌ని కొనుగోలు చేయడానికి స్వాగతం. కస్టమర్‌ల నుండి వచ్చే ప్రతి అభ్యర్థనకు 24 గంటల్లో ప్రత్యుత్తరం ఇవ్వబడుతుంది.

      CAM రకం సున్నా బ్యాక్‌లాష్ CNC రొటేషన్


      ఉత్పత్తి లోపల క్యామ్-రోలర్ ట్రాన్స్మిషన్ నిర్మాణం స్వీకరించబడింది.

      CAM షాఫ్ట్ నీడిల్ రోలర్ బేరింగ్ ప్రీకంప్రెషన్ గ్యాప్ రోలింగ్ డ్రైవ్ లేదు.

      స్లైడింగ్ ఘర్షణ లేదు, గ్యాప్ లక్షణాలను నిరంతరం నిర్వహించదు.

      ఫార్వర్డ్ మరియు రివర్స్ మోషన్ రిపీటీషన్ యొక్క అధిక ఖచ్చితత్వం.

      అధిక దృఢత్వం, అధిక సామర్థ్యం.

      ఉష్ణోగ్రత పెరుగుదల కారణంగా పేలవమైన ఖచ్చితత్వాన్ని కలిగించదు.

      సాధారణ క్రమాంకనం మరియు సర్దుబాటు అవసరం లేదు.


      కామ్-రకం CNC టర్న్ టేబుల్ యొక్క పని సూత్రం మరియు లక్షణాలు
      ప్రీలోడింగ్ సూత్రం



      సాంప్రదాయ వార్మ్ గేర్ రకం NC టర్న్ టేబుల్‌తో పోలిస్తే, గ్రేటింగ్ CAM రకం NC టర్న్ టేబుల్ అధిక ఖచ్చితత్వాన్ని కలిగి ఉంటుంది

      డిగ్రీ, హై స్పీడ్, జీరో బ్యాక్ క్లియరెన్స్ మరియు హెవీ లోడ్ యొక్క ఆపరేటింగ్ లక్షణాలు. ఇన్పుట్ అక్షసంబంధ కెమెరాలు

      స్థిరమైన వేగం డ్రైవింగ్ కర్వ్డ్ ఉపరితలం యొక్క అవుట్‌పుట్ షాఫ్ట్ టరెట్‌పై ఉన్న సూది రోలర్ బేరింగ్ ప్రీకంప్రెస్డ్ రోలింగ్ కాంటాక్ట్ ట్రాన్స్‌మిషన్,

      రోలింగ్ ట్రాన్స్‌మిషన్ దాదాపు సున్నా కారణంగా సున్నా బ్యాక్‌లాష్ మరియు హై స్పీడ్ ఆపరేషన్ సాధించడానికి

      ఘర్షణ కదలిక, తద్వారా యంత్రాంగం బ్యాక్‌బ్యాక్‌లాష్ ట్రాన్స్‌మిషన్‌ను నిర్వహించదు, అధిక ఖచ్చితత్వ స్థానం మరియు అవసరం లేదు

      రెగ్యులర్ క్రమాంకనం మరియు సర్దుబాటు పని చేయాలి. లాటిస్ CAM రకం CNC టర్న్ టేబుల్, హాన్ షాఫ్ట్ ఉపయోగంలో లేదు

      షాఫ్ట్ యొక్క రౌండ్ బయటి గోడపై పెద్ద బేరింగ్ ఏర్పాటు చేయబడింది మరియు CAM ఇన్‌పుట్ షాఫ్ట్ యొక్క రెండు చివరలు డబుల్ బేరింగ్‌లతో సెట్ చేయబడ్డాయి.

      ఇది టర్న్ టేబుల్ యొక్క స్థిరత్వం మరియు లోడ్ సామర్థ్యాన్ని కూడా పెంచుతుంది మరియు ప్రాసెసింగ్‌ను బాగా తట్టుకోగలదు

      అధిక వేగం మరియు భారీ కట్టింగ్ ఫోర్స్, మ్యాచింగ్ ఖచ్చితత్వం, సామర్థ్యాన్ని మెరుగుపరచడం మరియు ఖర్చులను తగ్గించడం.


      CAM రకం జీరో బ్యాక్ బ్యాక్‌లాష్ NC టర్న్ టేబుల్ యొక్క మెకానిజం లక్షణాల పోలిక






      నం.

      అంశం

      రోలర్  CAM  డ్రైయర్  1M

      వార్మ్ గేర్ రకం

      1

      డ్రైవ్ రకం

      Ccw

      అవుట్పుట్ కోణం



      - CCWa అవుట్‌అవుట్ ది 360

      2

      డ్రైవ్ స్థితి

      రోలింగ్ పరిచయం

      స్లయిడ్ పరిచయం

      3

      మెటీరియల్: కాంటాక్పా యొక్క కాఠిన్యం

      కామ్ షాఫ్ట్: గట్టిపడే ఉక్కు; HRC60

      వార్మ్ షాఫ్ట్: గట్టిపడే ఉక్కు; HRC60

      క్యామ్ అనుచరులు;బేరింగ్ స్టీల్; HRC60

      వార్మ్ గేర్; ఫాస్ఫర్ కాంస్య; HB90

      4

      ప్రీలోడ్

      ○అవును

      X N0

      5

      ప్రసార సామర్థ్యం

      ''ఎక్కువ

      △తక్కువ

      స్థాన సమయం 90° (ఉదాహరణ)

      అంశం N0.

      పోటీదారు


      కుదురు బిగింపును విడుదల చేయండి

      త్వరణం

      లీనియర్ రోటరీ కదలిక

      లీనియరోటరీ కదలిక

      మందగించు

      మందగించు

      మ్యాచింగ్ విడుదల

      మ్యాచింగ్ విడుదల

      బిగింపు కుదురు

      బిగింపు కుదురు

      సైకిల్ సమయం

      సైకిల్ సమయం


      వేగ సామర్థ్యం
      		 దృఢత్వం



      మన్నిక
      		 3 రోలర్ బేరింగ్


      Yueli170  సూచన డేటా



      కోడ్  నం

      యూనిట్

      యూలీ170

      టేబుల్ వ్యాసం

      φmm

      170

      మధ్య ఎత్తు

      మి.మీ

      135

      స్పిండిల్ రంధ్రం

      φmm

      60

      T స్లాట్ వెడల్పు

      మి.మీ

      12

      గైడ్ కీ వెడల్పు

      మి.మీ

      18

      సర్వో మోటార్

      FANUC

      b8

      మిత్సుబిష్

      HF104

      కనిష్ట పెంపు



      0.001°

      గేర్ రాటిక్



      1:36

      గరిష్ట భ్రమణ వేగం (3000 rpm)

      rpm

      80

      అవుట్పుట్ రేటు టార్క్

      కిలో/మీ

      35

      హైడ్రాలిక్ రిసోర్స్ న్యూమాటిక్/హైడ్రాలిక్

      kg/m²

      20

      బ్రేక్ వద్ద అవుట్పుట్ టార్క్

      కిలో/మీ

      35

      ఇండెక్సింగ్ ఖచ్చితత్వం

      సెకను

      20

      పునరావృతం

      సెకను

      4

      ఉత్పత్తి నాణ్యత

      కిలొగ్రామ్

      63

      అనుమతించదగినది

      బరువుగల

      నిలువుగా

      కిలొగ్రామ్

      70

      అడ్డంగా

      కిలొగ్రామ్

      140

      నిలువు టెయిల్‌స్టాక్

      కిలొగ్రామ్

      140

      అనుమతించదగిన లోడ్

      ↓ఎఫ్

      kgf-m

      800

      F*L

      kgf-m

      42

      F*L

      kgf-m

      40


      టర్న్ టేబుల్ యొక్క Yueli170 కొలతలు
