గేర్ మోటార్

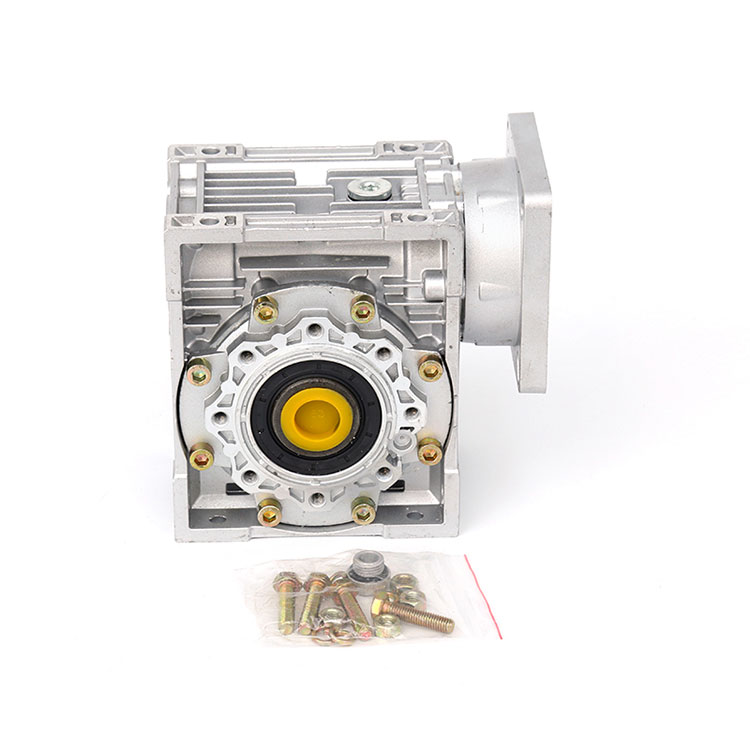

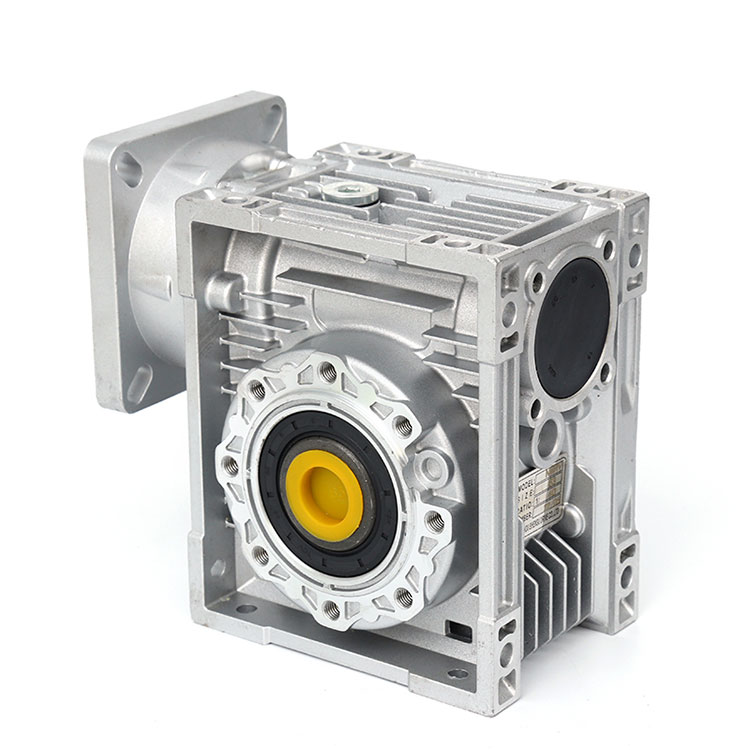

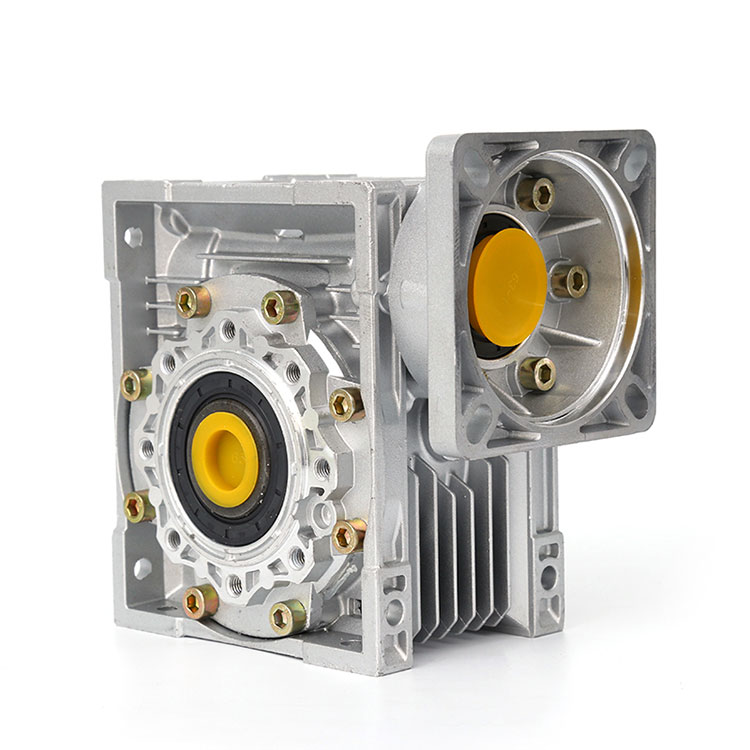

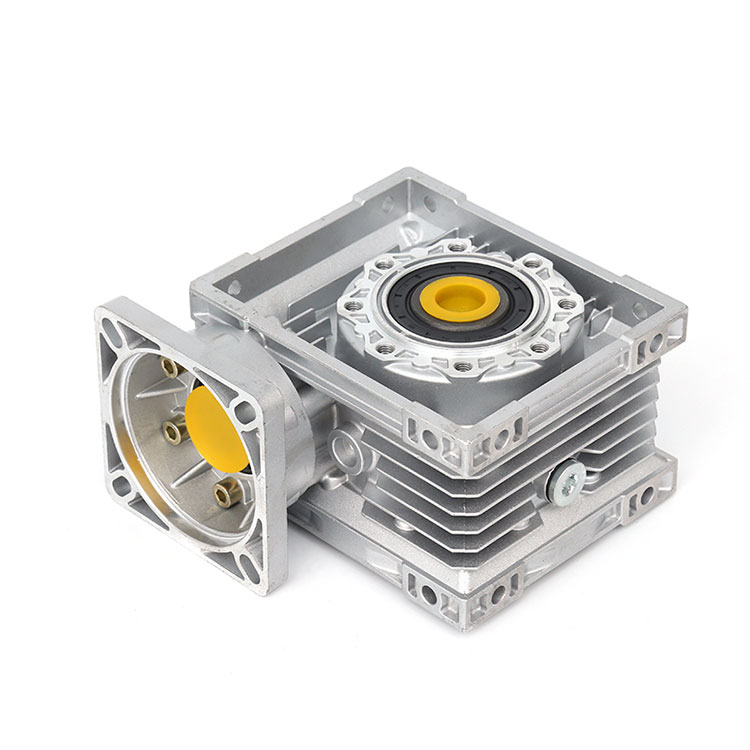

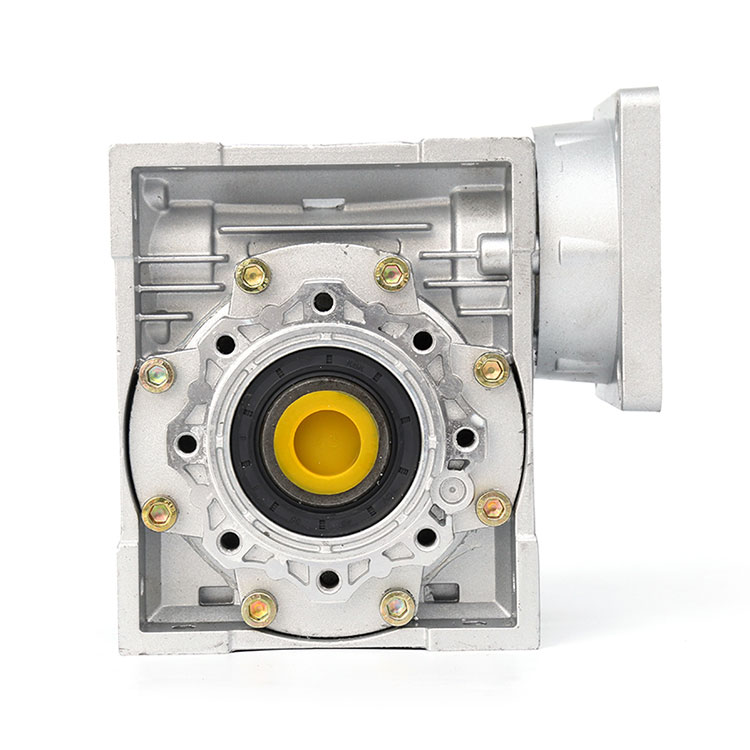

RV రిడ్యూసర్ సిరీస్ వార్మ్ వార్మ్ రిడ్యూసర్ యొక్క మోడళ్లలో గేర్ మోటారు ఒకటి. ఇది పురుగు మరియు పురుగు చక్రంతో కూడి ఉంటుంది, కాంపాక్ట్ నిర్మాణం, పెద్ద ప్రసార నిష్పత్తి మరియు కొన్ని పరిస్థితులలో స్వీయ-లాకింగ్ పనితీరుతో ప్రసార యంత్రాలు. ఇది సాధారణంగా ఉపయోగించే తగ్గించేవారిలో ఒకటి.

RV 63 తగ్గించేది జాతీయ ప్రామాణిక GBL0085-88 స్థూపాకార పురుగు చక్రాల పురుగు పారామితులకు అనుగుణంగా, స్వదేశీ మరియు విదేశాలలో అత్యంత అధునాతన సాంకేతిక పరిజ్ఞానాన్ని గ్రహిస్తుంది, ఒక ప్రత్యేకమైన మరియు నవల "స్క్వేర్ బాక్స్" ఆకార నిర్మాణం, బాక్స్ ఆకారం అందంగా ఉంది, అధిక-నాణ్యత అల్యూమినియం మిశ్రమం డై కాస్ట్, ఈ క్రింది ప్రయోజనాలను కలిగి ఉంది:

1, కాంపాక్ట్ యాంత్రిక నిర్మాణం, కాంతి వాల్యూమ్ మరియు ఆకారం, చిన్న మరియు సమర్థవంతమైన;

2, మంచి ఉష్ణ మార్పిడి పనితీరు, వేగవంతమైన వేడి వెదజల్లడం;

3, సులభమైన సంస్థాపన, సౌకర్యవంతమైన మరియు కాంతి, ఉన్నతమైన పనితీరు, సులభమైన నిర్వహణ మరియు మరమ్మత్తు;

4, సున్నితమైన ఆపరేషన్, తక్కువ శబ్దం, మన్నికైనది;

5, బలమైన అనువర్తనం, భద్రత మరియు విశ్వసనీయత.

ప్రస్తుతం, ఇది ఉత్పత్తి ప్రక్రియ పరికరాల మెకానికల్ డిసిలరేషన్ పరికరం యొక్క వివిధ పరిశ్రమలలో విస్తృతంగా ఉపయోగించబడింది, ఇది వినియోగదారుల నుండి మంచి ఆదరణ పొందింది. ఆధునిక పారిశ్రామిక పరికరాలకు పెద్ద టార్క్, పెద్ద వేగ నిష్పత్తి, తక్కువ శబ్దం, అధిక స్థిరత్వం మెకానికల్ డిసిలరేషన్ ట్రాన్స్మిషన్ కంట్రోల్ పరికరాన్ని సాధించడం ఉత్తమ ఎంపిక.

 ఉత్పత్తి నిర్మాణం రేఖాచిత్రం

1, సున్నితమైన ప్రసారం, కంపనం, ప్రభావం మరియు శబ్దం చిన్నవి, పెద్ద క్షీణత నిష్పత్తి, విస్తృత బహుముఖ ప్రజ్ఞ, వివిధ రకాల యాంత్రిక పరికరాలతో ఉపయోగించవచ్చు.

2, సింగిల్ స్టేజ్ ట్రాన్స్మిషన్, కాంపాక్ట్ స్ట్రక్చర్‌తో పెద్ద ట్రాన్స్మిషన్ నిష్పత్తిని పొందవచ్చు, రిడ్యూసర్ యొక్క చాలా నమూనాలు మంచి స్వీయ-లాకింగ్ కలిగి ఉంటాయి, బ్రేకింగ్ అవసరాలతో యాంత్రిక పరికరాలు బ్రేకింగ్ పరికరాన్ని సేవ్ చేయగలవు.

3. పురుగు దంతాలు మరియు పురుగు దంతాల ఉపరితలం యొక్క నిశ్చితార్థం ఘర్షణ నష్టం పెద్దది, కాబట్టి ప్రసార సామర్థ్యం గేర్ కంటే తక్కువగా ఉంటుంది, వేడి చేయడం సులభం మరియు అధిక ఉష్ణోగ్రత.

4. సరళత మరియు శీతలీకరణ కోసం అధిక అవసరాలు.

5, మంచి పరస్పర సరిపోలిక, పురుగు చక్రాలు జాతీయ ప్రమాణాల ప్రకారం తయారు చేయబడతాయి, బేరింగ్లు, ఆయిల్ సీల్స్ ప్రామాణిక భాగాలతో ఉపయోగించబడతాయి.

6, బాక్స్ రకం ప్రాథమిక రకం (బాక్స్ బాడీ నిలువు లేదా ఫ్లోర్ ప్లేట్‌తో క్షితిజ సమాంతర నిర్మాణం) మరియు సార్వత్రిక రకం (బాక్స్ బాడీ క్యూబాయిడ్, స్థిర స్క్రూ రంధ్రాలతో చాలా వైపులా, ఫ్లోర్ ప్లేట్ లేదా మరొక ఫుట్ ప్లేట్ మరియు ఇతర నిర్మాణ రకాలు కాదు)

7, ఇన్పుట్ షాఫ్ట్ కనెక్షన్ మోడ్ ప్రాథమిక రకం (సింగిల్ ఇన్పుట్ షాఫ్ట్ మరియు డబుల్ ఇన్పుట్ షాఫ్ట్) కలిగి ఉంది, మోటారు అంచు రెండు రకాలు.

8. అవుట్పుట్ మరియు ఇన్పుట్ అక్షం స్థానం దిశ మరియు ఇన్పుట్ అక్షం క్రిందికి మరియు పైకి; అవుట్పుట్ అక్షం పైకి క్రిందికి; ఇన్పుట్ అక్షం పైకి క్రిందికి.

9, అందుబాటులో ఉన్న RV 63 రిడ్యూసర్ మరియు ఇతర RV సిరీస్ రిడ్యూసర్ 2 లేదా 3 మల్టీ-స్టేజ్ రిడ్యూసర్, గొప్ప ప్రసార నిష్పత్తిని పొందడానికి.

మోటారు ఎంపిక తగ్గింది

ఉత్పత్తి అవలోకనం ఉత్పత్తి సారాంశం

సింగిల్-స్టేజ్ వార్మ్ గేర్ రిడ్యూసర్

అధిక-నాణ్యత అల్యూమినియం మిశ్రమం డై-కాస్టింగ్ బాక్స్ బాడీని ఉపయోగించి, ప్రదర్శన తేలికైనది

Load అధిక లోడ్ బేరింగ్ సామర్థ్యం, ​​స్థిరమైన ప్రసారం, తక్కువ వైబ్రేషన్, తక్కువ శబ్దం.

Connection వివిధ కనెక్షన్ల అవసరాలను తీర్చడానికి పవర్ ఇన్పుట్ మరియు టార్క్ అవుట్పుట్ ఉన్న వివిధ రకాల కనెక్షన్ నిర్మాణాలు; బాక్స్ ఆకారం రూపకల్పన మరియు బేస్ హోల్ లేఅవుట్ వివిధ రకాల సంస్థాపనా పద్ధతులకు అనుగుణంగా ఉంటాయి, బలమైన పాండిత్యము.

● చిన్న మరియు మధ్య తరహా పెట్టె పూర్తిగా మూసివేయబడిన నిర్మాణం, బలమైన సీలింగ్, పెట్టె లోపల కందెన నూనె నష్టం మరియు క్షీణించడం సులభం కాదు, భర్తీ చేయవలసిన అవసరం లేదు, సులభంగా నిర్వహణ.

 రెండు దశల పురుగును తగ్గించేవాడు

● ఇది సింగిల్-స్టేజ్ వార్మ్ రిడ్యూసర్‌తో కూడి ఉంటుంది, సింగిల్-స్టేజ్ వార్మ్ రిడ్యూసర్ యొక్క అన్ని ప్రయోజనాలు మరియు పెద్ద ప్రసార నిష్పత్తిని పొందడం.

Dame సాధారణ ద్వంద్వ-దశల కలయిక నమూనాలు: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63/150.

ఎంపిక పద్ధతి సర్వీస్ఫ్యాక్టర్

NMRV వార్మ్ రిడ్యూసర్‌ను సరిగ్గా ఎంచుకోవడానికి, దయచేసి మొదట ఈ క్రింది అంశాలను అర్థం చేసుకోండి:

● లోడ్ షరతులు అప్లికేషన్ ఫ్రీక్వెన్సీ M బుక్ కాంగ్ 2 పర్వతం చెల్లించడానికి భూమి నుండి చనిపోకండి

Operation వర్క్ ఆపరేషన్ పరిస్థితి వర్కింగ్ కండిషన్ కోఎఫీషియంట్ K1 మరియు వర్కింగ్ కండిషన్ కరెక్షన్ కోఎఫీషియంట్ K2 ని నిర్ణయించండి

● మెకానికల్ లోడ్ రకాలు A, B మరియు C టేబుల్ 1 ప్రకారం నిర్ణయించబడతాయి.

Table టేబుల్ 2 ప్రకారం, వర్కింగ్ కండిషన్ దిద్దుబాటు గుణకం K2 ను తనిఖీ చేయండి.

పేజీ -07

యాంత్రిక లోడ్ రకాలు (టేబుల్ 1)

టేబుల్ 1 మెషినరీ లోడ్ వర్గీకరణ ఎంపిక

పని పరిస్థితి దిద్దుబాటు కారకం K2 ఎంపిక చేయబడింది (టేబుల్ 2)

వర్కింగ్ కండిషన్ కోఎఫీషియంట్ K1 ఎంపిక చేయబడింది (మూర్తి 1) రేఖాచిత్రం 1 వర్కింగ్ కండిషన్ గుణకం K1

 తగ్గింపును ఎంచుకోండి

● వినియోగదారు మొదట వర్కింగ్ మెషీన్ యొక్క ఇన్పుట్ మెకానికల్ లోడ్ టి (టార్క్) ను నిర్ణయించాలి, వర్కింగ్ కండిషన్ గుణకం K1 ద్వారా గుణించాలి, ఆపై వర్కింగ్ కండిషన్ దిద్దుబాటు గుణకం K 2 ద్వారా గుణించాలి, అనగా, రిడ్యూసర్ యొక్క అవుట్పుట్ టార్క్ విలువను పొందటానికి మరియు స్పీడ్ రేషియో లేదా అవుట్పుట్ స్పీడ్ విలువతో కలిపి, అవసరమైన తగ్గింపును ఎంచుకోండి.

● వినియోగదారు తెలిసిన ఇన్పుట్ పవర్ ప్రకారం అవుట్పుట్ టార్క్ను కూడా లెక్కించవచ్చు, నిష్పత్తి విలువ లేదా అవుట్పుట్ స్పీడ్ విలువతో కలిపి, మరియు రిడ్యూసర్‌ను ఎంచుకోవచ్చు.

నమూనా ఎంపిక

ఉదాహరణ 1. యూనివర్సల్ కన్వేయర్ బెల్ట్ (యూనిఫాం లోడ్)

టార్క్: 19n.m రన్నింగ్ సమయం 8 గంటలు / రోజు

వేగం: సుమారు 55 r / min, ప్రారంభ పౌన frequency పున్యం: గంటకు 10 సార్లు

తగ్గించేది: 1/25, పరిసర ఉష్ణోగ్రత: ఇండోర్ 25 ℃

Table టేబుల్ 1 ప్రకారం, లోడ్ రకం నిర్ణయించబడుతుంది

లోడ్ రకం: ఇంపాక్ట్ ఏకరీతి లోడ్ లేదు, a ఎంచుకోండి;

Fig అంజీర్ ప్రకారం. 1, లైన్ A లో గంటకు 10 సార్లు ఫ్రీక్వెన్సీ ఖండన బిందువు తీసుకోండి మరియు రోజుకు 8 గంటలు నడుస్తున్న సమయం యొక్క గుణకం K1 = 1 ను కనుగొనండి;

Table టేబుల్ 2 ప్రకారం, గుణకం K2 = 1;

④ అప్పుడు టార్క్ విలువ 19 K1 K2 = 1911 = 19 N. మరియు M, ఐచ్ఛిక సమీపంలో 19 N. M. యొక్క స్పీడ్ తగ్గించేది.

ఎంచుకున్న ఫలితం: NMRV30-1 / 25

ఇన్పుట్ శక్తి 0.18kW, అవుట్పుట్ వేగం 56 RPM, మరియు అవుట్పుట్ టార్క్ 21 N.M

ఉదాహరణ 2. కన్వేయర్ బెల్ట్ (మీడియం ఇంపాక్ట్ లోడ్)

టార్క్: 65 ఎన్. M., నడుస్తున్న సమయం: రోజు / 16 గంటలు,

N, 00 సార్లు / గంట,

తగ్గించేది: 1/60, "చెడు ఉష్ణోగ్రత: 35 ℃, మోటార్ డైరెక్ట్ కనెక్షన్

Table టేబుల్ 1 ప్రకారం, లోడ్ రకం నిర్ణయించబడుతుంది

లోడ్ రకం: తేలికపాటి ప్రభావ లోడ్, B ఎంచుకోండి;

Fig అంజీర్ ప్రకారం. 1, ఫ్రీక్వెన్సీ యొక్క ఫుల్‌క్రమ్‌ను B లైన్‌లో 100 సార్లు / గంటకు తీసుకోండి మరియు నడుస్తున్న సమయం యొక్క 16 గంటలు / రోజు గుణకాన్ని కనుగొనండి K1 = 1.65;

Table టేబుల్ 2 ప్రకారం, గుణకం K2 = 1.15;

Tor టార్క్ విలువ 65xk1xk2 = 70x1.65x1.15 = 1 23 N. మరియు M, సమీప 123N ను ఎంచుకోవచ్చు. M యొక్క స్పీడ్ తగ్గించేది.

ఎంచుకున్న ఫలితం: NMRV63-1 / 60

ఇన్పుట్ శక్తి 0.55kW, అవుట్పుట్ వేగం 23.3 RPM, మరియు అవుట్పుట్ టార్క్ 140N.M

మోడల్ సంఖ్య వివరణ: మోడల్ గమనికలు

దేశీయ మరియు విదేశీ నమూనాలు మోడల్ యొక్క తులనాత్మక పట్టికను నియంత్రిస్తాయి

ప్రాసెస్ ప్రాసెస్ మరియు టెస్టింగ్ పరికరాలు

టెకింక్స్ & టెస్టింగ్ పరికరాలు

అధిక-ఖచ్చితమైన CNC మెషిన్ టూల్స్ మరియు మ్యాచింగ్ సెంటర్, అధునాతన పరికరాలు మరియు పరీక్షా సాధనాలతో

అద్భుతమైన సాంకేతికత మరియు కఠినమైన మరియు ఖచ్చితమైన నాణ్యత నిర్వహణ వ్యవస్థ

మరియు ప్రొఫెషనల్ మరియు టెక్నికల్ ఎలైట్ మరియు ప్రముఖ స్థాయి సైన్స్ అండ్ టెక్నాలజీ బృందంతో సేకరించండి

ఉత్పత్తుల యొక్క స్థిరత్వం మరియు విశ్వసనీయతను నిర్ధారించడానికి కొత్త సాంకేతిక పరిజ్ఞానం, కొత్త ప్రక్రియ మరియు కొత్త పదార్థాలను పూర్తిగా ఉపయోగించుకోండి

ఉత్పత్తి నాణ్యత అధునాతన తయారీ మార్గాల నుండి వస్తుంది, మరియు నాణ్యత నాణ్యత యొక్క భావం నిరంతర ఆవిష్కరణ నుండి వస్తుంది

విషయాలకు శ్రద్ధ అవసరం

1. పని వాతావరణ ఉష్ణోగ్రత -40 ℃ - + 40. పని పర్యావరణ ఉష్ణోగ్రత 0 from కన్నా తక్కువగా ఉన్నప్పుడు, కందెన నూనెను ప్రారంభించడానికి ముందు 0 than కంటే ఎక్కువ వేడి చేయాలి. పని వాతావరణ ఉష్ణోగ్రత 40 from కన్నా ఎక్కువగా ఉన్నప్పుడు, శీతలీకరణ చర్యలు తీసుకోవాలి.

2. పురుగు గేర్ తగ్గించేది సానుకూలంగా మరియు విలోమంగా తిరుగుతుంది
