500 ఫోర్-యాక్సిస్ CAM టర్న్‌టబుల్

చైనాలో తయారు చేయబడిన సరికొత్త హాట్ సేల్ 500 ఫోర్-యాక్సిస్ CAM టర్న్‌టబుల్. YueLi చైనాలో 500 ఫోర్-యాక్సిస్ CAM టర్న్‌టబుల్ తయారీదారు మరియు సరఫరాదారు.

విచారణ పంపండి

ఉత్పత్తి వివరణ

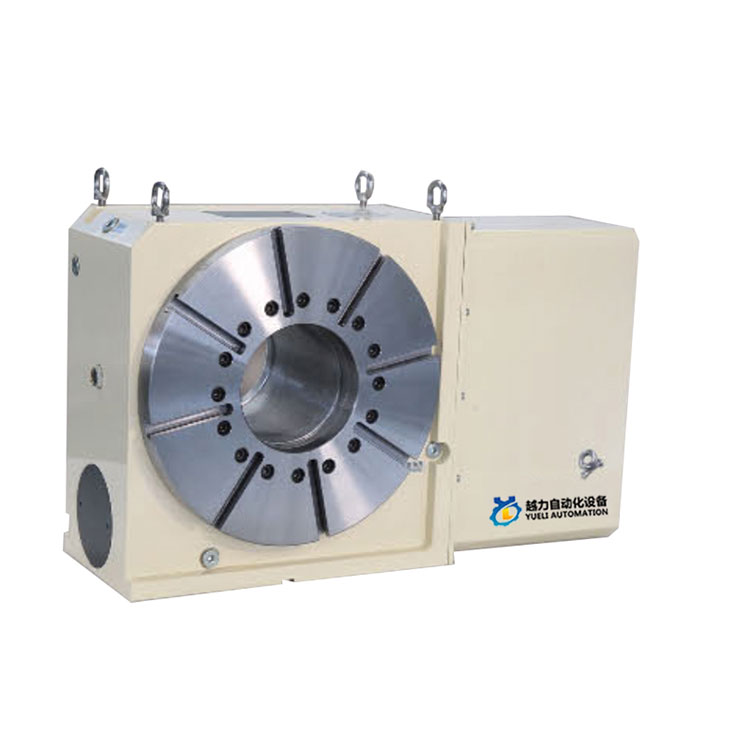

Yueli 500 నాలుగు-అక్షం CAM టర్న్ టేబుల్

CAM రకం సున్నా బ్యాక్‌లాష్ CNC రొటేషన్

చైనాలో తయారు చేయబడిన హాట్ సేల్ 500 ఫోర్-యాక్సిస్ CAM టర్న్‌టేబుల్‌ను కొనుగోలు చేయండి. YueLi చైనాలో 500 ఫోర్-యాక్సిస్ CAM టర్న్‌టబుల్ తయారీదారు మరియు సరఫరాదారు.

ఉత్పత్తి లోపల క్యామ్-రోలర్ ట్రాన్స్మిషన్ నిర్మాణం స్వీకరించబడింది.

CAM షాఫ్ట్ నీడిల్ రోలర్ బేరింగ్ ప్రీకంప్రెషన్ గ్యాప్ రోలింగ్ డ్రైవ్ లేదు.

స్లైడింగ్ ఘర్షణ లేదు, గ్యాప్ లక్షణాలను నిరంతరం నిర్వహించదు.

ఫార్వర్డ్ మరియు రివర్స్ మోషన్ పునరావృతం యొక్క అధిక ఖచ్చితత్వం.

అధిక దృఢత్వం, అధిక సామర్థ్యం.

ఉష్ణోగ్రత పెరుగుదల కారణంగా పేలవమైన ఖచ్చితత్వాన్ని కలిగించదు.

సాధారణ క్రమాంకనం మరియు సర్దుబాటు అవసరం లేదు.

కామ్-రకం CNC టర్న్ టేబుల్ యొక్క పని సూత్రం మరియు లక్షణాలు

ప్రీలోడింగ్ సూత్రం

సాంప్రదాయ వార్మ్ గేర్ రకం NC టర్న్ టేబుల్‌తో పోలిస్తే, గ్రేటింగ్ CAM రకం NC టర్న్ టేబుల్ అధిక ఖచ్చితత్వాన్ని కలిగి ఉంటుంది

డిగ్రీ, అధిక వేగం, జీరో బ్యాక్ క్లియరెన్స్ మరియు భారీ లోడ్ యొక్క ఆపరేటింగ్ లక్షణాలు. ఇన్‌పుట్ అక్షసంబంధ కెమెరాలు

స్థిరమైన వేగం డ్రైవింగ్ వక్ర ఉపరితలం యొక్క అవుట్‌పుట్ షాఫ్ట్ టరెట్‌పై ఉన్న సూది రోలర్ బేరింగ్ ప్రీకంప్రెస్డ్ రోలింగ్ కాంటాక్ట్ ట్రాన్స్‌మిషన్,

రోలింగ్ ట్రాన్స్‌మిషన్ దాదాపు సున్నా కారణంగా సున్నా బ్యాక్‌లాష్ మరియు హై స్పీడ్ ఆపరేషన్ సాధించడానికి

ఘర్షణ కదలిక, తద్వారా యంత్రాంగం బ్యాక్‌బ్యాక్‌లాష్ ట్రాన్స్‌మిషన్‌ను నిర్వహించదు, అధిక ఖచ్చితత్వ స్థానం మరియు అవసరం లేదు

రెగ్యులర్ క్రమాంకనం మరియు సర్దుబాటు పని చేయాలి. లాటిస్ CAM రకం CNC టర్న్ టేబుల్, హాన్ షాఫ్ట్ ఉపయోగంలో లేదు

పెద్ద బేరింగ్ షాఫ్ట్ యొక్క రౌండ్ బయటి గోడపై అమర్చబడింది మరియు CAM ఇన్‌పుట్ షాఫ్ట్ యొక్క రెండు చివరలు డబుల్ బేరింగ్‌లతో అమర్చబడి ఉంటాయి.

ఇది టర్న్ టేబుల్ యొక్క స్థిరత్వం మరియు లోడ్ సామర్థ్యాన్ని కూడా పెంచుతుంది మరియు అధిక వేగం మరియు భారీ కట్టింగ్ ఫోర్స్ ప్రాసెసింగ్‌తో మెరుగ్గా తట్టుకోగలదు, మ్యాచింగ్ ఖచ్చితత్వం, సామర్థ్యాన్ని మెరుగుపరుస్తుంది మరియు ఖర్చులను తగ్గిస్తుంది.

CAM రకం జీరో బ్యాక్ బ్యాక్‌లాష్ NC టర్న్ టేబుల్ యొక్క మెకానిజం లక్షణాల పోలిక

నం.	అంశం	రోలర్ CAM డ్రైయర్ 1M	వార్మ్ గేర్ రకం
1	డ్రైవ్ రకం	Ccw అవుట్‌పుట్ కోణం	- CCWa అవుట్‌అవుట్ ది 360
2	డ్రైవ్ స్థితి	పరిచయం రోలింగ్	స్లయిడ్ పరిచయం
3	మెటీరియల్: కాంటాక్పా యొక్క కాఠిన్యం	కామ్ షాఫ్ట్: గట్టిపడే ఉక్కు; HRC60	వార్మ్ షాఫ్ట్: గట్టిపడే ఉక్కు; HRC60
3	మెటీరియల్: కాంటాక్పా యొక్క కాఠిన్యం	క్యామ్ అనుచరులు;బేరింగ్ స్టీల్; HRC60	వార్మ్ గేర్; ఫాస్ఫర్ కాంస్య; HB90
4	ప్రీలోడ్	○అవును	X N0
5	ప్రసార సామర్థ్యం	''ఎక్కువ	△తక్కువ

స్థాన సమయం 90° (ఉదాహరణ)

	అంశం N0.	పోటీదారు
	కుదురు బిగింపును విడుదల చేయండి
	త్వరణం
	లీనియర్ రోటరీ కదలిక	లీనియరోటరీ కదలిక
	మందగించు	మందగించు
	మ్యాచింగ్ విడుదల	మ్యాచింగ్ విడుదల
	బిగింపు కుదురు	బిగింపు కుదురు
	సైకిల్ సమయం	సైకిల్ సమయం

వేగం సామర్థ్యం	దృఢత్వం

మన్నిక	3 రోలర్ బేరింగ్

Yueli500 సూచన డేటా

కోడ్ నం		యూనిట్	యూలీ500
టేబుల్ వ్యాసం		φmm	500
మధ్య ఎత్తు		మి.మీ	320
స్పిండిల్ రంధ్రం		φmm	200
T స్లాట్ వెడల్పు		మి.మీ	14
గైడ్ కీ వెడల్పు		మి.మీ	18
సర్వో మోటార్		FANUC	b22
సర్వో మోటార్		మిత్సుబిష్	HF302
కనిష్ట పెంపు			0.001°
గేర్ రాటిక్			1:80
గరిష్ట భ్రమణ వేగం (3000 rpm)		rpm	25
అవుట్పుట్ రేటు టార్క్		కిలో/మీ	350
హైడ్రాలిక్ రిసోర్స్ న్యూమాటిక్/హైడ్రాలిక్		kg/m²	40
బ్రేక్ వద్ద అవుట్పుట్ టార్క్		కిలో/మీ	350
ఇండెక్సింగ్ ఖచ్చితత్వం		సెకను	15
పునరావృతం		సెకను	4
ఉత్పత్తి నాణ్యత		కిలొగ్రామ్	600
అనుమతించదగినది బరువుగల	నిలువుగా	కిలొగ్రామ్	400
	అడ్డంగా	కిలొగ్రామ్	800
	నిలువు టెయిల్‌స్టాక్	కిలొగ్రామ్	800
అనుమతించదగిన లోడ్		kgf-m	5000
		F*L kgf-m	400
	F	F*L kgf-m	350
