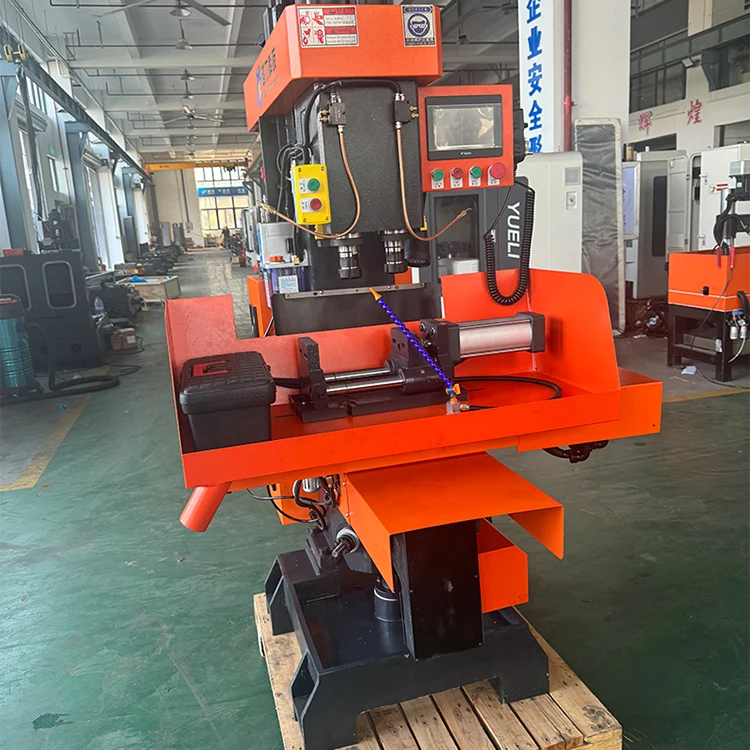

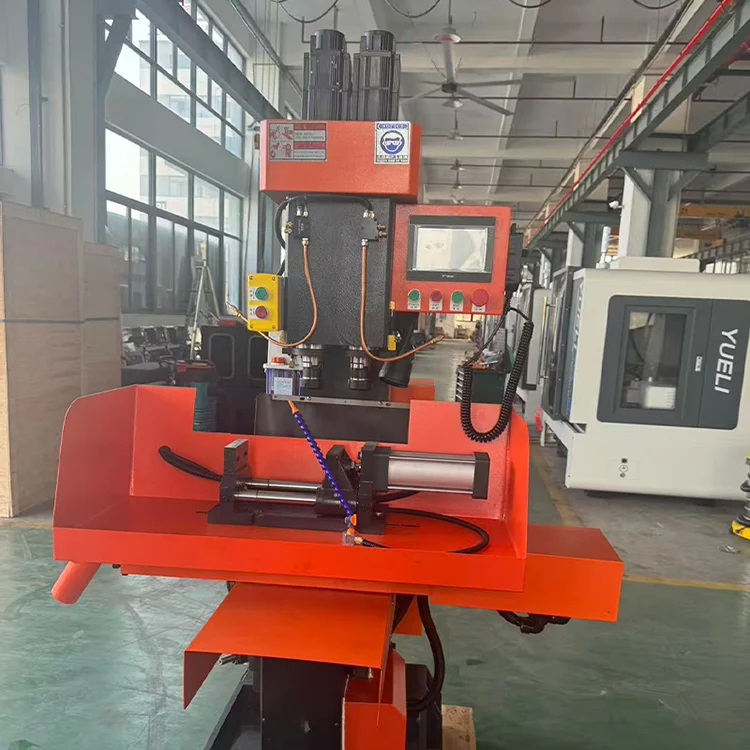

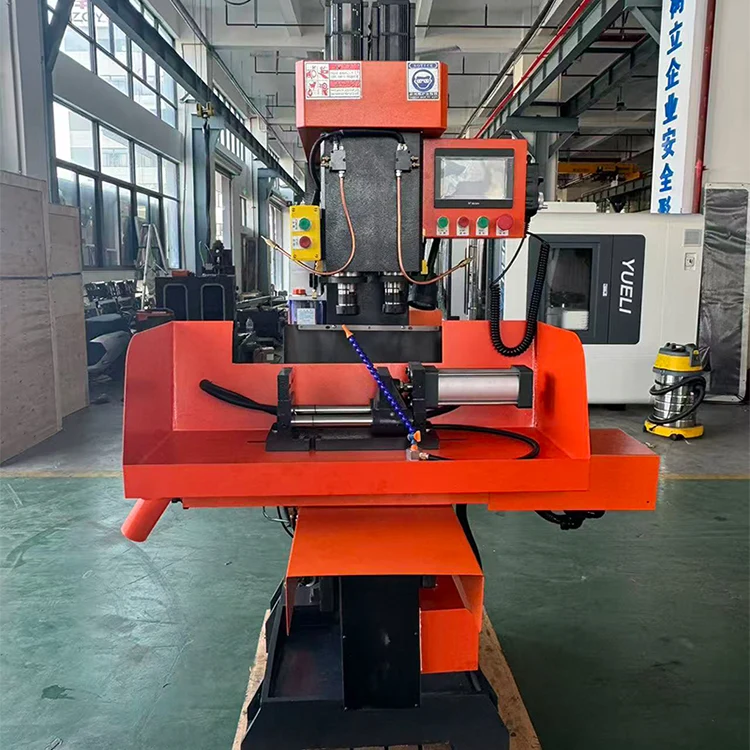

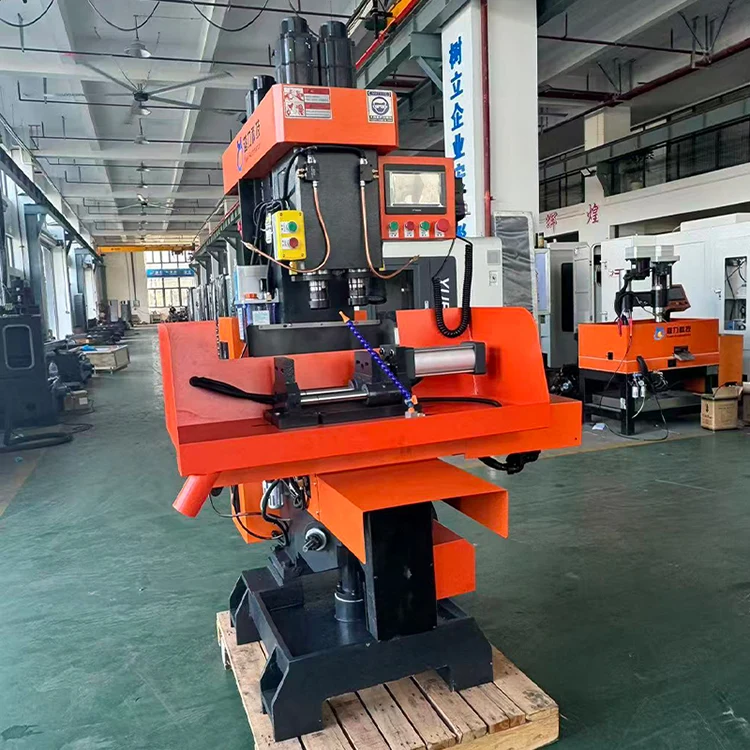

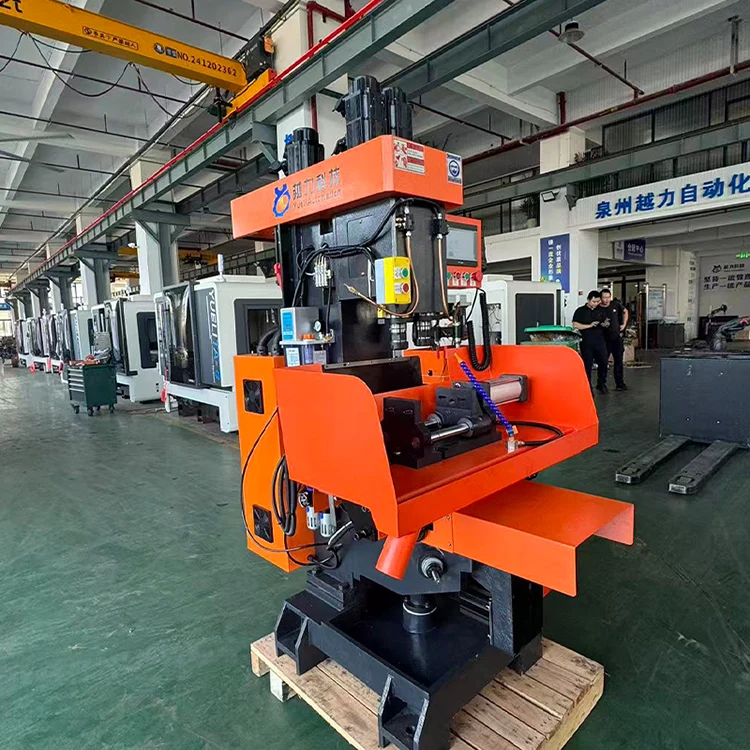

వర్టికల్ డ్యూయల్-యాక్సిస్ కాంపౌండ్ మెషిన్

వర్టికల్ డ్యూయల్-యాక్సిస్ కాంపౌండ్ మెషిన్ (అంతర్గత మోడల్ ZSK4132X2B) Quanzhou Yueli ఆటోమేషన్ ఎక్విప్‌మెంట్ కో., లిమిటెడ్ ద్వారా తయారు చేయబడింది. ఇది చిన్న నుండి మధ్యస్థ బ్యాచ్ డోర్ ఫిట్టింగ్ ఉత్పత్తుల ఉత్పత్తి మరియు ప్రాసెసింగ్‌కు అనుకూలంగా ఉంటుంది. యంత్ర సాధనం సాధారణ మరియు సహజమైన ఆపరేషన్ మరియు అనుకూలమైన సర్దుబాటుతో మృదువైన మరియు సొగసైన రూపాన్ని కలిగి ఉంటుంది. PLC నియంత్రణను స్వీకరించడం, ఇది అధిక ఆటోమేషన్ స్థాయి మరియు అద్భుతమైన విశ్వసనీయతను కలిగి ఉంది, ఇది ఆపరేటర్ల శ్రమ తీవ్రతను తగ్గిస్తుంది. ఇది ఒక ఆపరేటర్‌ని బహుళ యంత్రాలను నిర్వహించడానికి వీలు కల్పిస్తుంది మరియు ఆదర్శవంతమైన అధిక సామర్థ్యం మరియు కాలుష్య నిరోధక ప్రాసెసింగ్ పరికరంగా పనిచేస్తుంది.

ఉత్పత్తి పరిచయం

వర్టికల్ డ్యూయల్-యాక్సిస్ కాంపౌండ్ మెషిన్ చిన్న నుండి మధ్యస్థ బ్యాచ్ డోర్ ఫిట్టింగ్ ఉత్పత్తుల ఉత్పత్తి మరియు ప్రాసెసింగ్‌కు అనుకూలంగా ఉంటుంది. యంత్ర సాధనం సాధారణ మరియు సహజమైన ఆపరేషన్ మరియు అనుకూలమైన సర్దుబాటుతో మృదువైన మరియు సొగసైన రూపాన్ని కలిగి ఉంటుంది. PLC నియంత్రణను స్వీకరించడం, ఇది అధిక ఆటోమేషన్ స్థాయి మరియు అద్భుతమైన విశ్వసనీయతను కలిగి ఉంది, ఇది ఆపరేటర్ల శ్రమ తీవ్రతను తగ్గిస్తుంది. ఇది ఒక ఆపరేటర్‌ని బహుళ యంత్రాలను నిర్వహించడానికి వీలు కల్పిస్తుంది మరియు ఆదర్శవంతమైన అధిక సామర్థ్యం మరియు కాలుష్య నిరోధక ప్రాసెసింగ్ పరికరంగా పనిచేస్తుంది.

· సాధారణ మరియు సహజమైన ఆపరేషన్‌తో మృదువైన మరియు సొగసైన ప్రదర్శన.

· PLC నియంత్రణతో అనుకూలమైన సర్దుబాటు మరియు అధిక ఆటోమేషన్ స్థాయి.

· తగ్గిన శ్రమ తీవ్రతతో అద్భుతమైన విశ్వసనీయత.

· ఒక ఆపరేటర్ బహుళ మెషీన్‌లను నిర్వహించగలరు.

ప్రధాన సాంకేతిక పారామితులు

క్రింది సాంకేతిక పారామితులు నిలువు ద్వంద్వ-అక్షం సమ్మేళనం యంత్రానికి వర్తిస్తాయి.

యంత్రం నిర్మాణం మరియు లక్షణాలు

నిలువు ద్వంద్వ-అక్షం సమ్మేళనం మెషిన్ క్రింది నిర్మాణ మరియు పనితీరు లక్షణాలను కలిగి ఉంది.

· పెద్ద సంఖ్యలో భాగాలను ప్రాసెస్ చేయడం, డ్రిల్లింగ్ చేయడం, రీమింగ్ చేయడం మరియు ట్యాప్ చేయడం వంటివి అధిక సామర్థ్యంతో ఒకేసారి పూర్తి చేయవచ్చు.

· శరీర నిర్మాణం కాంపాక్ట్ మరియు మంచి దృఢత్వాన్ని కలిగి ఉంటుంది.

· ప్రధాన షాఫ్ట్ అధిక-నాణ్యత అల్లాయ్ స్టీల్‌తో తయారు చేయబడింది, గట్టిపడిన మరియు వేడి-చికిత్స చేయబడిన, ఖచ్చితమైన గ్రౌండ్ మరియు అధిక దుస్తులు నిరోధకతను కలిగి ఉంటుంది.

· స్లైడింగ్ ఉపరితలం అల్ట్రాసోనిక్‌గా చల్లార్చబడింది మరియు స్లైడింగ్ ఉపరితలం యొక్క సేవా జీవితాన్ని నిర్ధారించడానికి లూబ్రికేషన్ పరికరాన్ని కలిగి ఉంటుంది.

· వర్క్‌బెంచ్ ప్రారంభ పరికరం మరియు బఫర్ పొజిషనింగ్ పరికరంతో ఎడమ మరియు కుడికి కదులుతుంది, ఇది చిన్న వైబ్రేషన్ మరియు వేగవంతమైన కదలికను కలిగి ఉంటుంది.

· హ్యాండిల్ పుల్ రాడ్ రకాన్ని స్వీకరిస్తుంది, ఇది పడిపోవడం సులభం కాదు మరియు అధిక భద్రతను కలిగి ఉంటుంది.

నిర్మాణం మరియు పనితీరు

నిలువు ద్వంద్వ-అక్షం సమ్మేళనం మెషిన్ రూపకల్పన అధిక ప్రాసెసింగ్ సామర్థ్యం, ​​స్థిరమైన ఖచ్చితత్వం మరియు సరళమైన ఆపరేషన్ విధానం యొక్క ప్రయోజనాలతో మిల్లింగ్ మెషిన్ మరియు సపోర్టింగ్ స్టార్టింగ్ పరికరం యొక్క నిర్మాణ లక్షణాలను స్వీకరిస్తుంది.

· బెల్ట్ రీప్లేస్‌మెంట్ మరియు టెన్షనింగ్ స్ట్రక్చర్, వేగాన్ని మార్చడం మరియు బెల్ట్‌ను టెన్షన్ చేయడం సులభం.

· ప్రధాన షాఫ్ట్ 4KW/4P మోటార్ ద్వారా సింక్రోనస్ బెల్ట్ ద్వారా అధిక ప్రసార సామర్థ్యం మరియు తక్కువ శబ్దంతో నడపబడుతుంది.

· ఎడమ మరియు కుడి స్పిండిల్ ఆటోమేటిక్ రికవరీ మెకానిజం స్పిండిల్‌ను ప్రాసెస్ చేయడానికి, సమయాన్ని ఆదా చేయడానికి మరియు పని సామర్థ్యాన్ని మెరుగుపరచడానికి ఎల్లప్పుడూ సిద్ధంగా ఉంచుతుంది.

· లిఫ్టింగ్ ప్లాట్‌ఫారమ్ యొక్క లిఫ్టింగ్‌ను గ్రహించడానికి లిఫ్టింగ్ హ్యాండిల్‌ను సులభంగా తిప్పవచ్చు.

· నమ్మకమైన పొజిషనింగ్ మరియు స్థిరమైన ఖచ్చితత్వాన్ని నిర్ధారించడానికి వర్క్‌బెంచ్ బఫర్ పొజిషనింగ్‌తో అమర్చబడి ఉంటుంది.

· మధ్య క్యారేజ్ మరియు లిఫ్టింగ్ ప్లాట్‌ఫారమ్ వర్క్‌పీస్ యొక్క స్థిరమైన స్థానాన్ని నిర్ధారించడానికి లాకింగ్ మెకానిజమ్‌లతో రూపొందించబడ్డాయి, ఇది ప్రాసెసింగ్ ఖచ్చితత్వాన్ని నిర్ధారించడానికి అనుకూలంగా ఉంటుంది.

· న్యూమాటిక్ పరికరం స్వయంచాలక నియంత్రణ, మంచి విశ్వసనీయత మరియు ప్రాసెసింగ్ యొక్క అధిక సామర్థ్యాన్ని మరియు అధిక ఖచ్చితత్వాన్ని నిర్ధారించడానికి ఉపయోగించబడుతుంది.

సరళత వ్యవస్థ

నిలువు ద్వంద్వ-అక్షం కాంపౌండ్ మెషిన్ సానుకూల స్థానభ్రంశం ఆటోమేటిక్ లూబ్రికేషన్ సిస్టమ్‌ను ఉపయోగిస్తుంది. కింది సరళత షెడ్యూల్ వర్తిస్తుంది.

విద్యుత్ వ్యవస్థ

నిలువు ద్వంద్వ-అక్షం సమ్మేళనం మెషిన్ క్రింది ఎలక్ట్రికల్ సిస్టమ్ కాన్ఫిగరేషన్‌ని ఉపయోగిస్తుంది.

· CNC సిస్టమ్: సునికాన్.

· సర్వో మోటార్: సునికాన్.

· స్పిండిల్ సర్వో: జిమా టెక్నాలజీ.

· AC కాంటాక్టర్: ష్నీడర్.

· రిలే: ఓమ్రాన్.

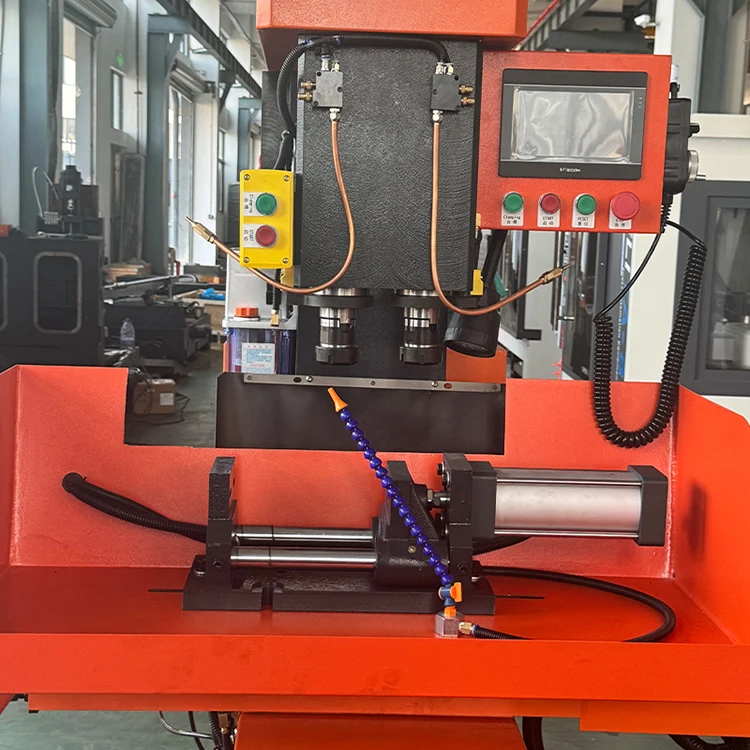

· న్యూమాటిక్ వైస్: YUELI.

భద్రతా రక్షణ

వర్టికల్ డ్యూయల్-యాక్సిస్ సమ్మేళనం మెషిన్ మెటల్ కట్టింగ్ మెషిన్ టూల్స్ యొక్క భద్రతా రక్షణ కోసం GB 15760-2004 సాధారణ సాంకేతిక అవసరాలకు అనుగుణంగా ఉంటుంది మరియు అవసరమైన భద్రతా పరికరాలు మరియు హెచ్చరిక సంకేతాలను కలిగి ఉంటుంది.

· X-యాక్సిస్ కటింగ్ ఫ్లూయిడ్‌లు మరియు చిప్‌లను సమర్థవంతంగా నిరోధించడానికి పూర్తిగా మూసివున్న స్టెయిన్‌లెస్ స్టీల్ షీట్ మెటల్ షీల్డ్‌ను ఉపయోగిస్తుంది.

· Z-axis సేవా జీవితాన్ని సమర్థవంతంగా పొడిగించడానికి షీట్ మెటల్ రక్షణను మరియు టెలిస్కోపిక్ కవర్‌ను ఉపయోగిస్తుంది.

· X మరియు Z అక్షాలు ఆపరేషనల్ ఎర్రర్‌లు, ప్రోగ్రామింగ్ ఎర్రర్‌లు, డ్రైవ్ వైఫల్యాలు మొదలైన వాటి వల్ల ఏర్పడే లోపాలను నివారించడానికి కఠినమైన మరియు మృదువైన పరిమితులను కలిగి ఉంటాయి.

· ఎలక్ట్రికల్ డిజైన్ ఓవర్‌కరెంట్ మరియు షార్ట్ సర్క్యూట్ రక్షణతో కూడిన GB5226.1 ఎలక్ట్రికల్ ప్రమాణానికి అనుగుణంగా ఉంటుంది.

· ఎలక్ట్రికల్ క్యాబినెట్ వేడి వెదజల్లడం కోసం అక్షసంబంధ ప్రవాహ ఫ్యాన్‌లతో పూర్తిగా మూసివున్న డిజైన్‌ను స్వీకరిస్తుంది.

· NC సిస్టమ్‌లో అంతర్నిర్మిత బ్యాటరీ ఉంది; సిస్టమ్ శక్తిని కోల్పోతే, నిల్వ చేయబడిన మ్యాచింగ్ ప్రోగ్రామ్‌లు కోల్పోవు.

· వివిధ ఆకస్మిక లోపాల వల్ల కలిగే నష్టాన్ని నివారించడానికి అలారం ఫంక్షన్ మరియు ఎమర్జెన్సీ స్టాప్ బటన్.

ప్రామాణిక ఉపకరణాలు మరియు పత్రాలు

వర్టికల్ డ్యూయల్-యాక్సిస్ కాంపౌండ్ మెషిన్ క్రింది ఉపకరణాలు మరియు పత్రాలతో వస్తుంది.

సాధనాలు ఉన్నాయి:

· డబుల్-ఎండ్ రెంచ్ 17-19, 12-14, 8-10, 22-24 (ఒక్కొక్కటి)

· సామీప్య స్విచ్ (2 ముక్కలు)

· కొల్లెట్ Φ20 (2 ముక్కలు)

· షడ్భుజి రెంచ్ 1.5-10 (1 సెట్)

తరచుగా అడిగే ప్రశ్నలు

ఈ నిలువు ద్వంద్వ-అక్షం సమ్మేళనం యంత్రంలో ఉపయోగించే CNC సిస్టమ్ ఏమిటి?

యంత్రం Sunicon CNC వ్యవస్థను ఉపయోగిస్తుంది.

స్పిండిల్ టేపర్ మరియు గరిష్ట డ్రిల్లింగ్ సామర్థ్యం ఏమిటి?

స్పిండిల్ టేపర్ NT30. గరిష్ట డ్రిల్లింగ్ వ్యాసం రాగి భాగాలకు 32 మిమీ, మరియు గరిష్ట ట్యాపింగ్ వ్యాసం M32.

X, Y మరియు Z1/Z2 అక్షం ప్రయాణాలు ఏమిటి?

X అక్షం ప్రయాణం 320mm, Y అక్షం ప్రయాణం 120mm, మరియు Z1/Z2 అక్షం ప్రయాణం 110mm.

కుదురు వేగం మరియు యంత్రం బరువు ఎంత?

సర్దుబాటు వేగంతో స్పిండిల్ వేగం 10 నుండి 3000 r/min వరకు ఉంటుంది. యంత్రం బరువు 900 కిలోలు.

మొత్తం విద్యుత్ అవసరం ఎంత?

మొత్తం విద్యుత్ సరఫరా సామర్థ్యం 7KW.
