లీనియర్ గైడ్ డ్రిల్లింగ్ ట్యాపింగ్ సెంటర్ ఓపెన్ టైప్

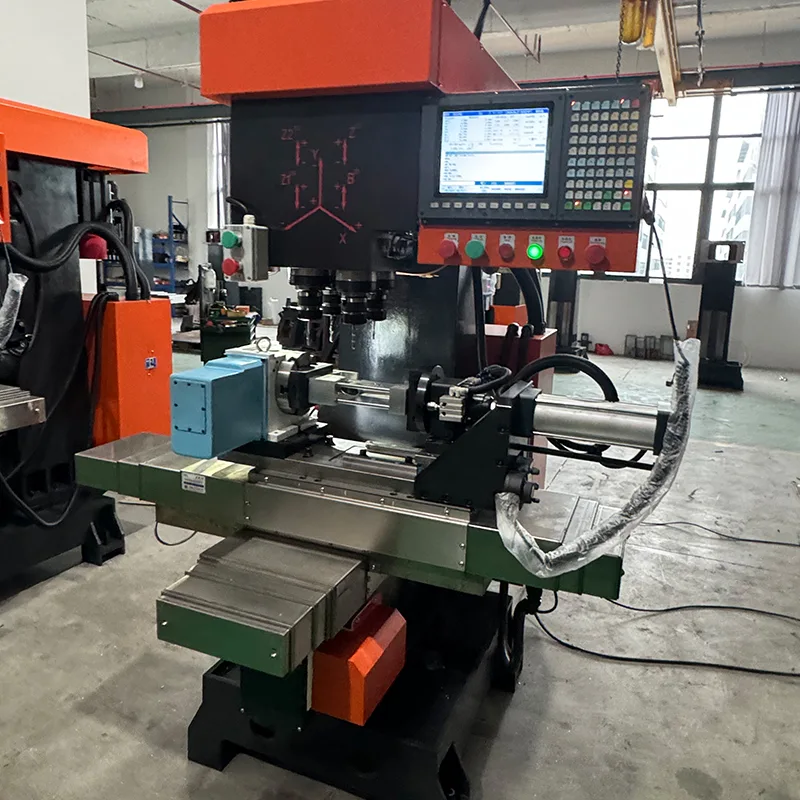

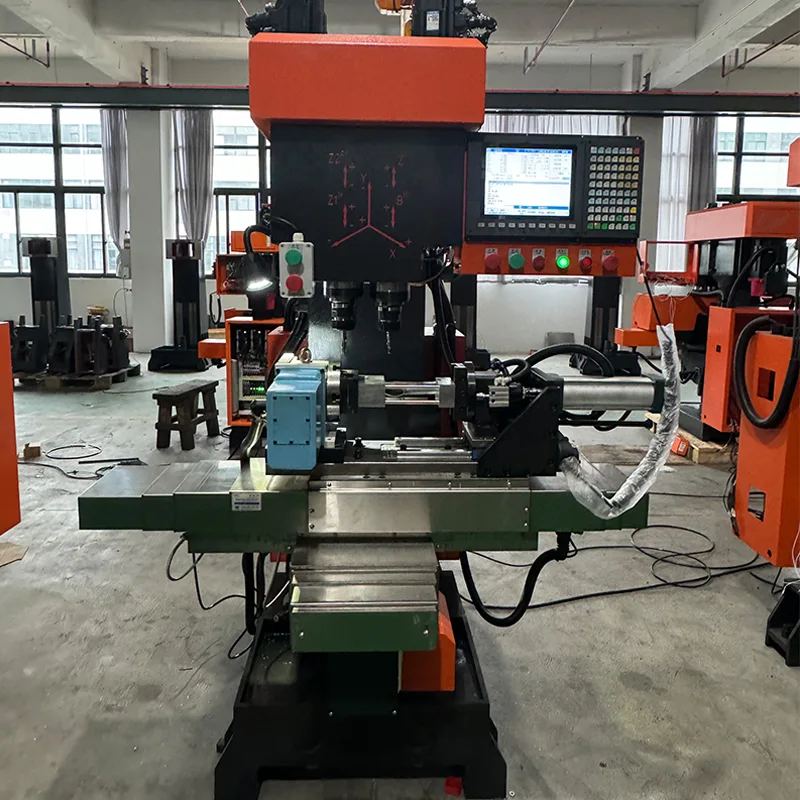

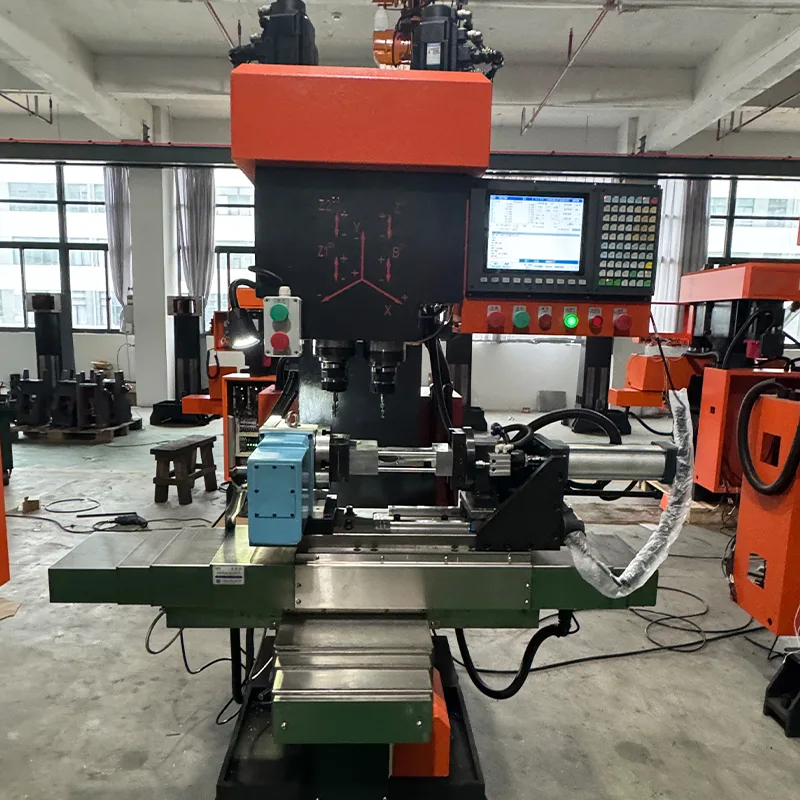

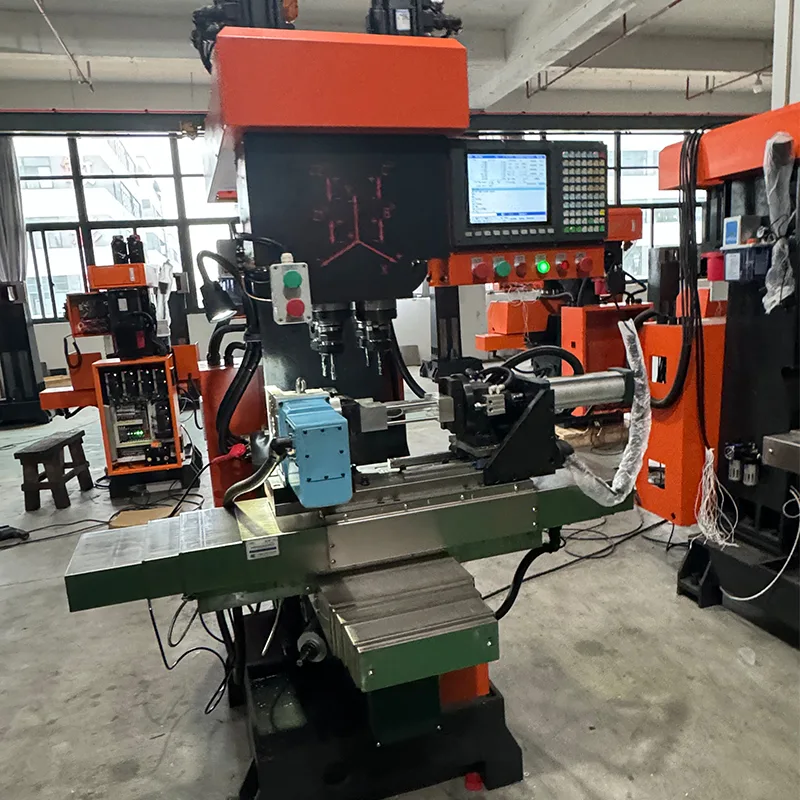

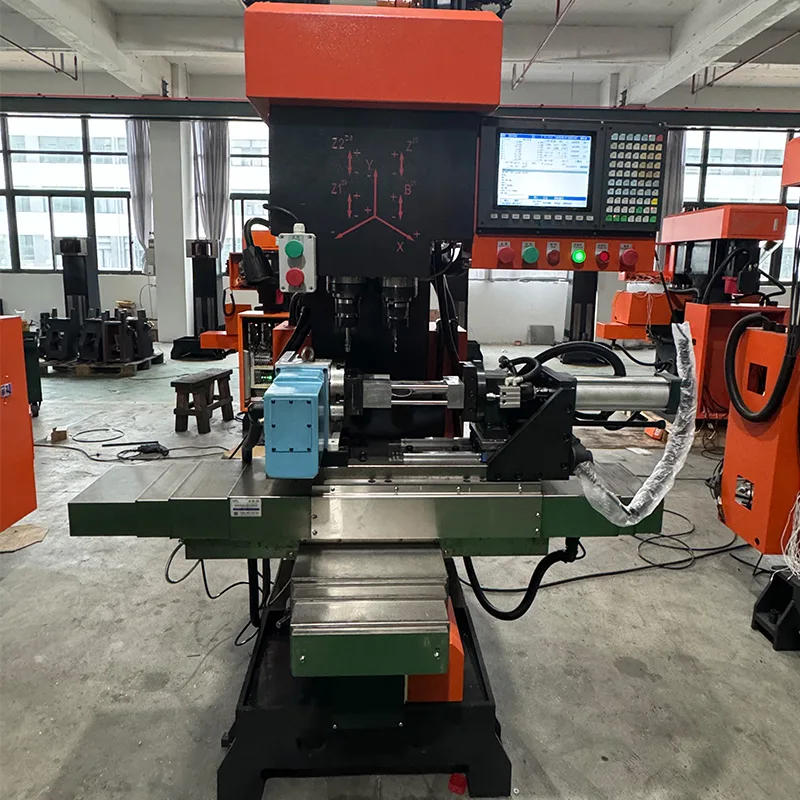

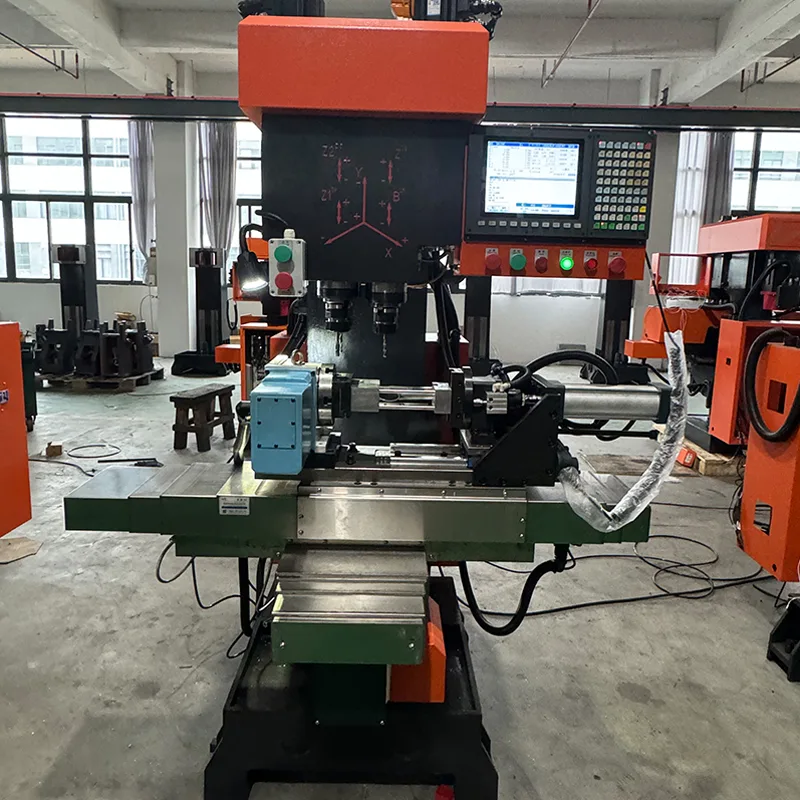

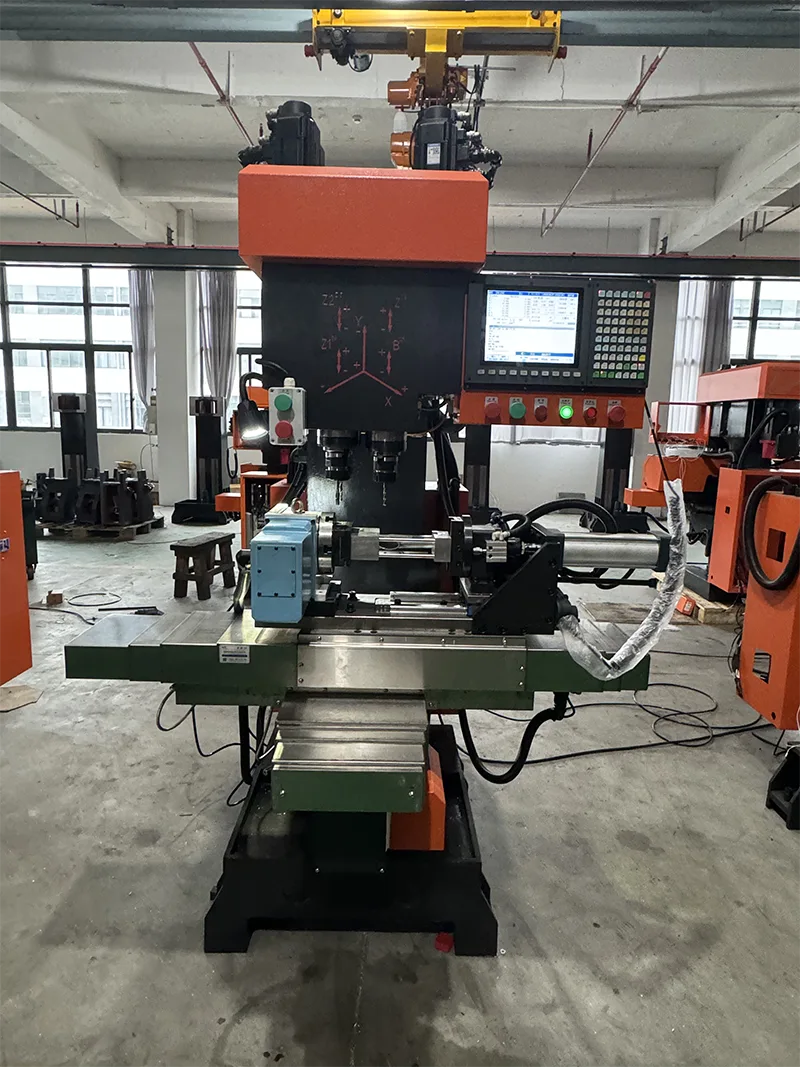

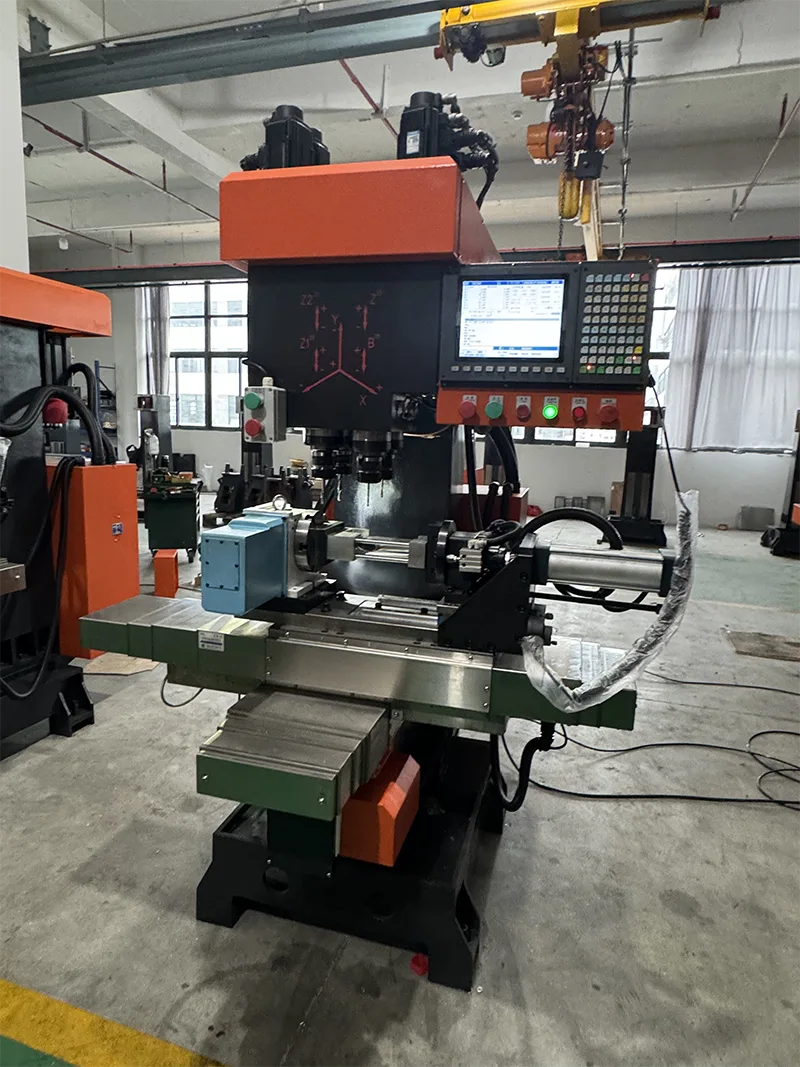

ZSK540 లీనియర్ గైడ్ డ్రిల్లింగ్ ట్యాపింగ్ సెంటర్ ఓపెన్ టైప్ అనేది ఓపెన్ టైప్ కాన్ఫిగరేషన్‌లో నిలువుగా ఉండే 4-యాక్సిస్ లీనియర్ గైడ్ డ్రిల్లింగ్ ట్యాపింగ్ సెంటర్. ఈ మోడల్ షీట్ మెటల్ ఎన్‌క్లోజర్ లేకుండా వస్తుంది, పూర్తి ఎన్‌క్లోజర్ అవసరం లేని అప్లికేషన్‌లకు తగిన ఓపెన్ ఫ్రేమ్ డిజైన్‌ను అందిస్తుంది. ఈ యంత్రం టచ్ స్క్రీన్‌తో తైవాన్ సింటెక్ బస్ CNC సిస్టమ్‌తో అమర్చబడి ఉంది, ఇది సహజమైన ప్రోగ్రామింగ్ మరియు సాధారణ ఆపరేషన్ కోసం వినియోగదారు-స్నేహపూర్వక మానవ-మెషిన్ ఇంటర్‌ఫేస్‌ను కలిగి ఉంది. 4-యాక్సిస్ CNC ఫంక్షన్‌తో, అన్ని నాలుగు అక్షాలు డ్రిల్లింగ్, ట్యాపింగ్ మరియు మిల్లింగ్ కార్యకలాపాలను నిర్వహించగలవు. అంతర్నిర్మిత ఫ్రీక్వెన్సీ కన్వర్టర్‌తో కూడిన 5.5KW సర్వో స్పిండిల్ మోటార్ దృఢమైన ట్యాపింగ్ మరియు స్టెప్‌లెస్ స్పీడ్ రెగ్యులేషన్‌ని అనుమతిస్తుంది, ఇది మ్యాచింగ్ ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది.

మెషిన్ కాన్ఫిగరేషన్ & స్ట్రక్చరల్ ఫీచర్‌లు

ZSK540 లీనియర్ గైడ్ డ్రిల్లింగ్ ట్యాపింగ్ సెంటర్ ఓపెన్ టైప్ క్రింది ప్రామాణిక కాన్ఫిగరేషన్‌లు మరియు నిర్మాణ లక్షణాలతో నిర్మించబడింది.

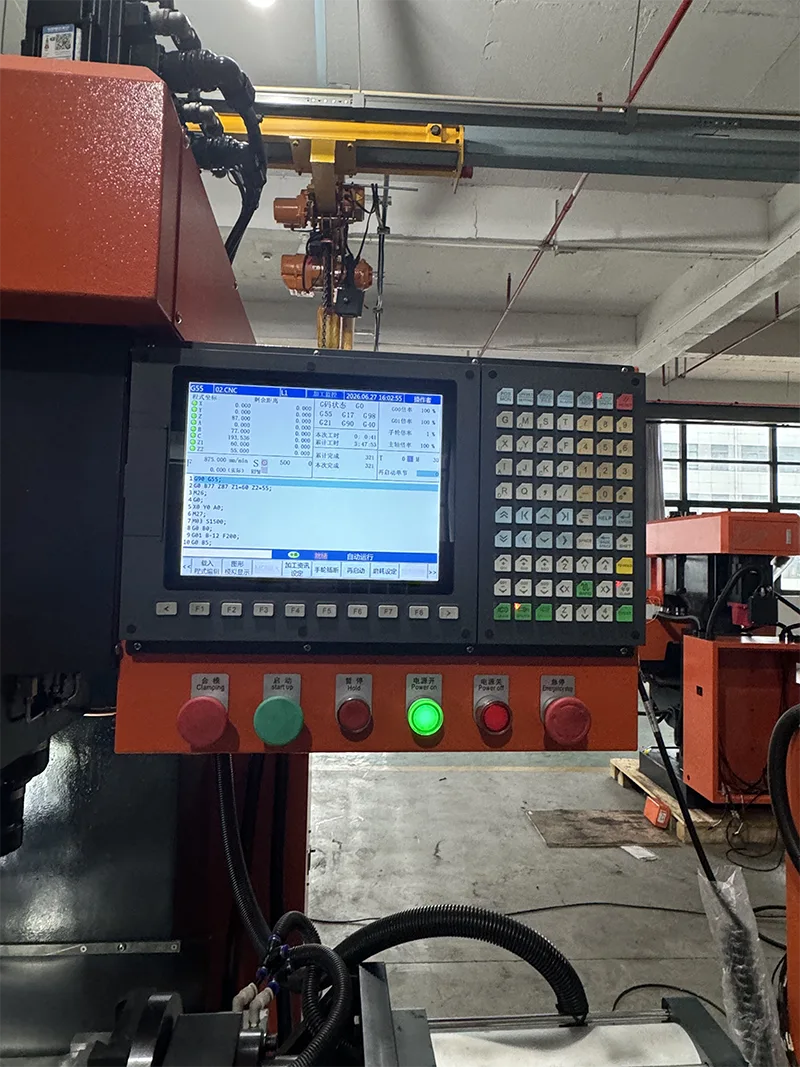

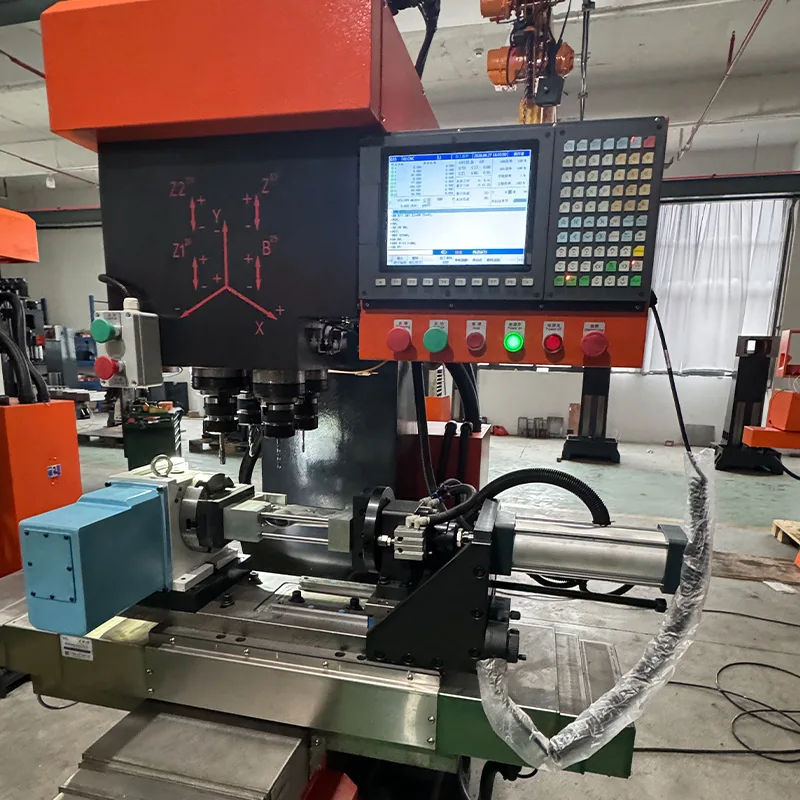

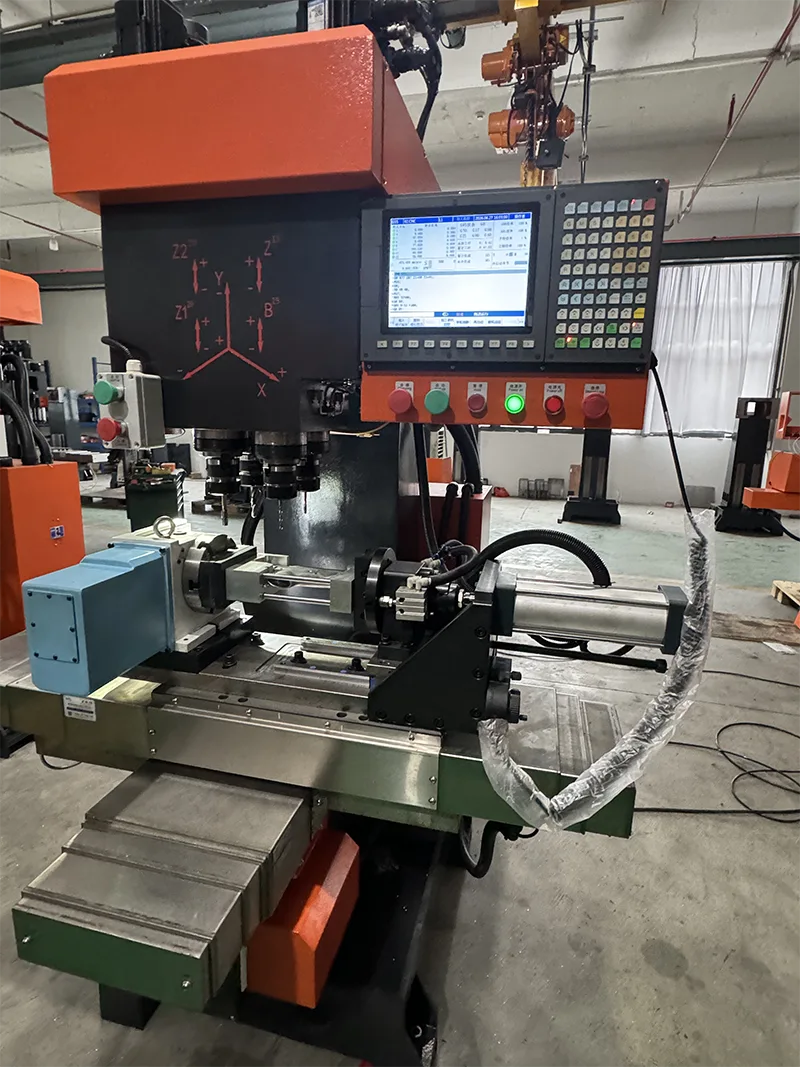

· CNC సిస్టమ్: టచ్ స్క్రీన్‌తో తైవాన్ సింటెక్ బస్ CNC సిస్టమ్. వినియోగదారు-స్నేహపూర్వక మానవ-యంత్ర ఇంటర్‌ఫేస్. సహజమైన ప్రోగ్రామింగ్. సాధారణ ఆపరేషన్. త్వరగా నేర్చుకుంటారు.

· సర్వో సిస్టమ్: సింటెక్ సర్వో మోటార్లు, మొత్తం 5 యూనిట్లు (4 బ్రేక్‌తో). 5.5KW Huahong స్పిండిల్ సర్వో మోటార్.

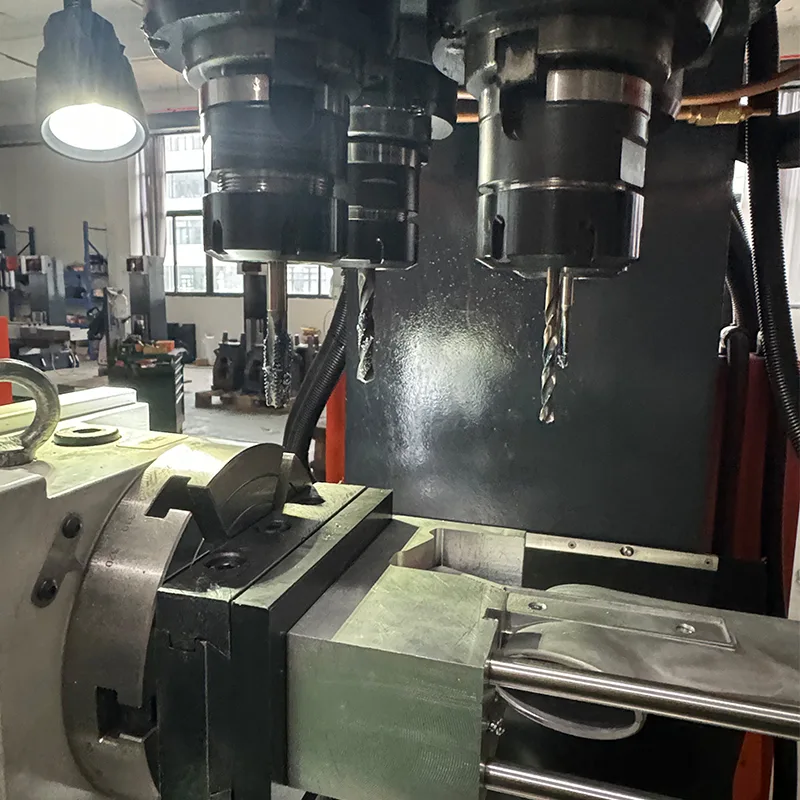

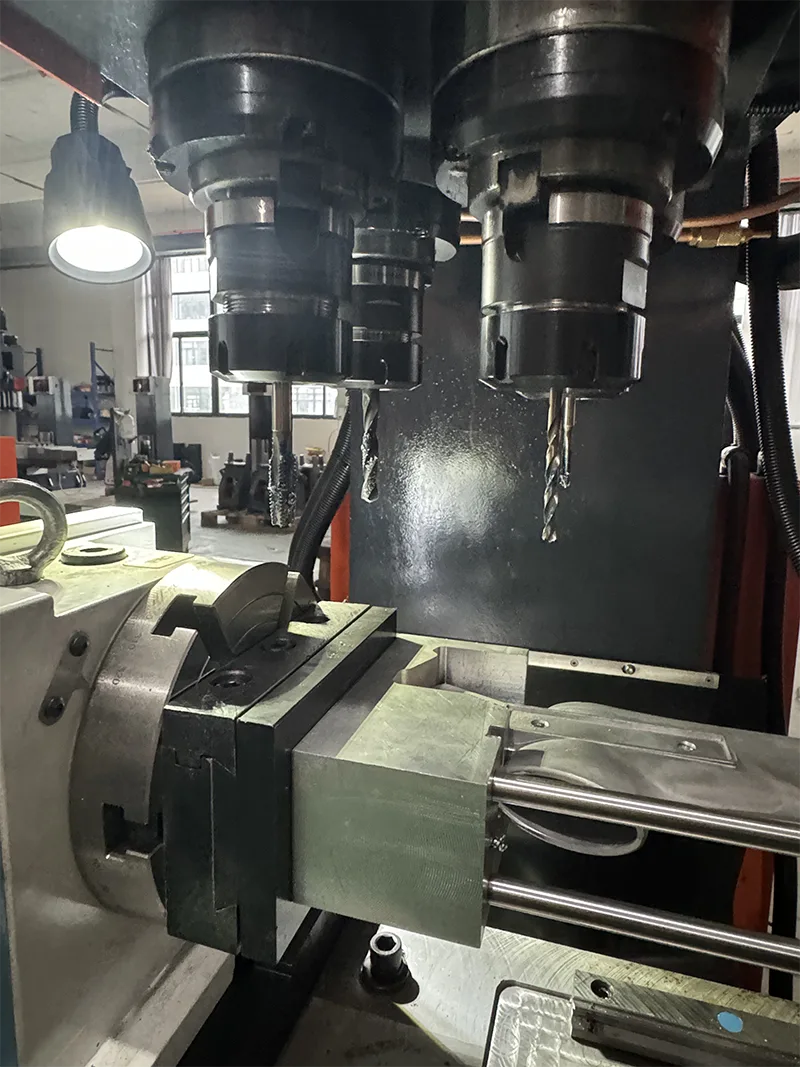

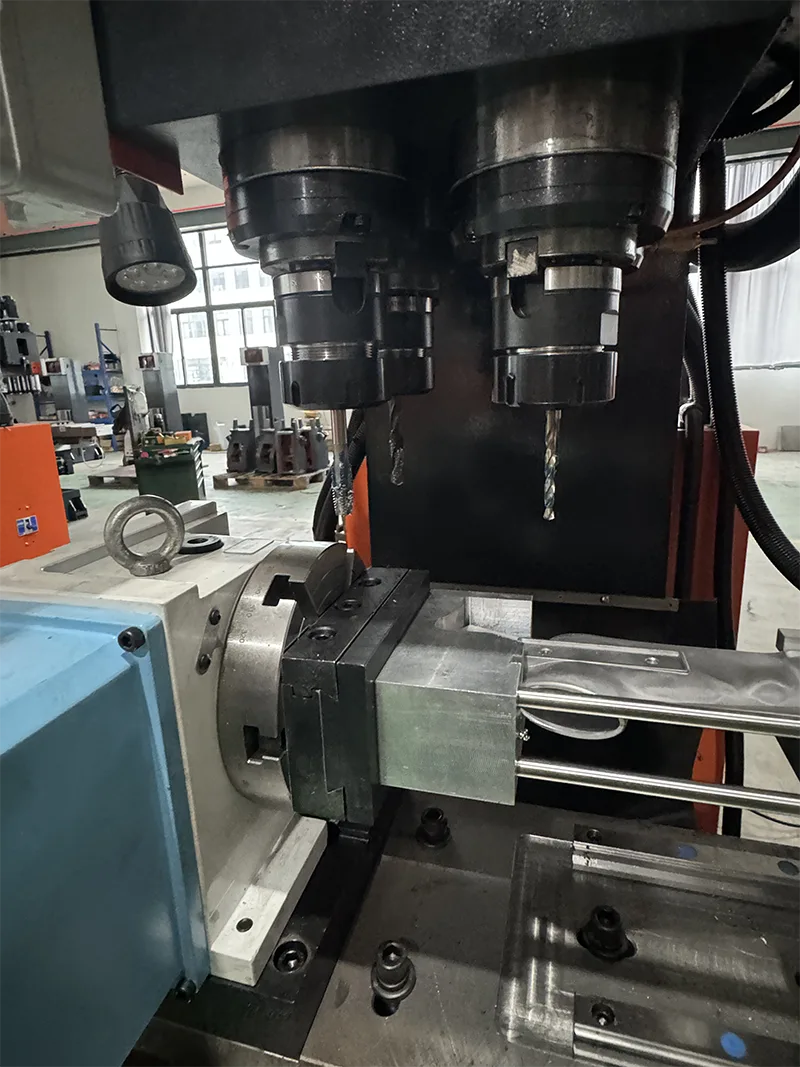

· కుదురు: BT40 స్పిండిల్ టేపర్. స్పిండిల్ స్లీవ్ వ్యాసం 105 మిమీ. స్పిండిల్ వేగం 0-3000 r/min.

· మార్గదర్శకాలు & బాల్ స్క్రూలు: హివిన్ లీనియర్ గైడ్‌లు (6 యూనిట్లు) మరియు డింగ్హాన్ బాల్ స్క్రూలు (3 యూనిట్లు). Z యాక్సిస్ పిచ్ 10mm, X/Y యాక్సిస్ పిచ్ 16mm. భారీ కట్టింగ్‌కు మద్దతు ఇస్తుంది.

· వాయు భాగాలు: కొరియన్ దిగుమతి చేసుకున్న వాయు భాగాలు.

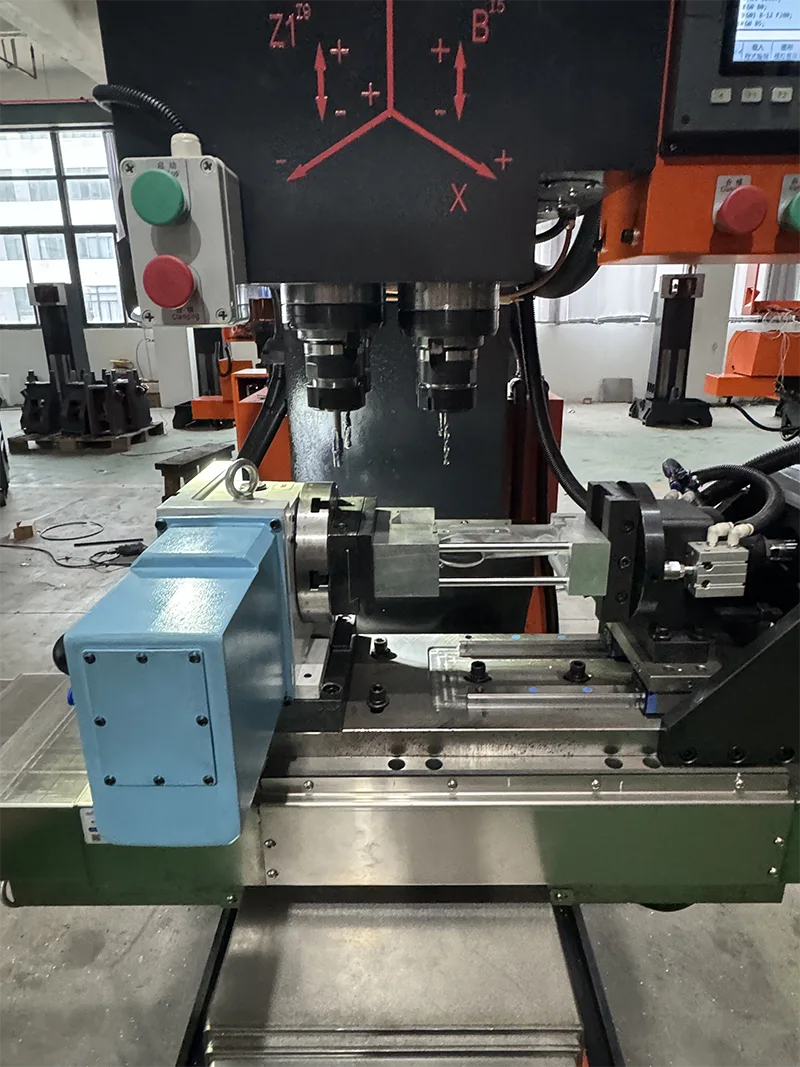

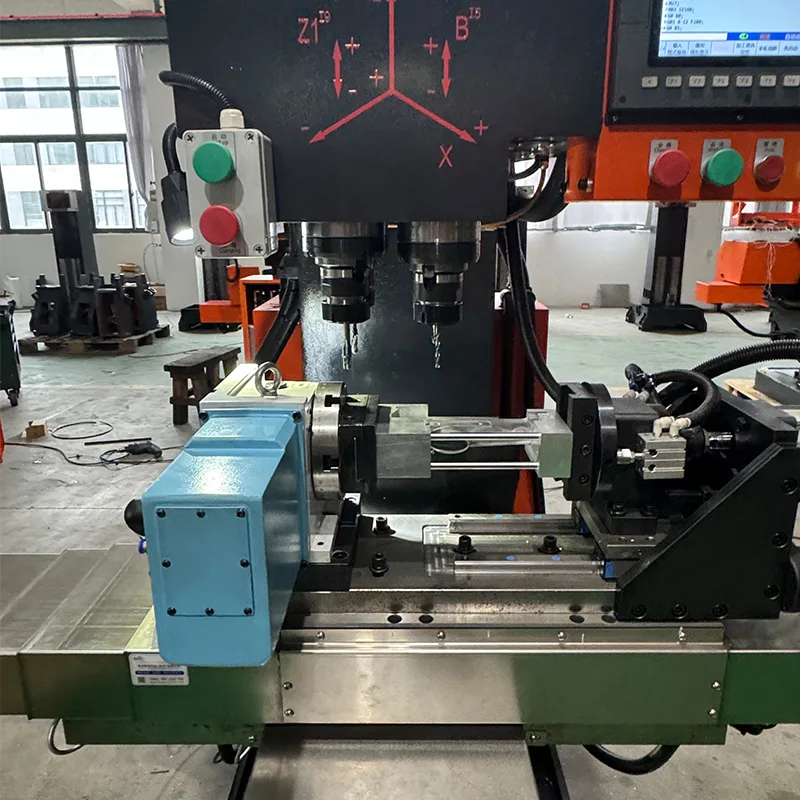

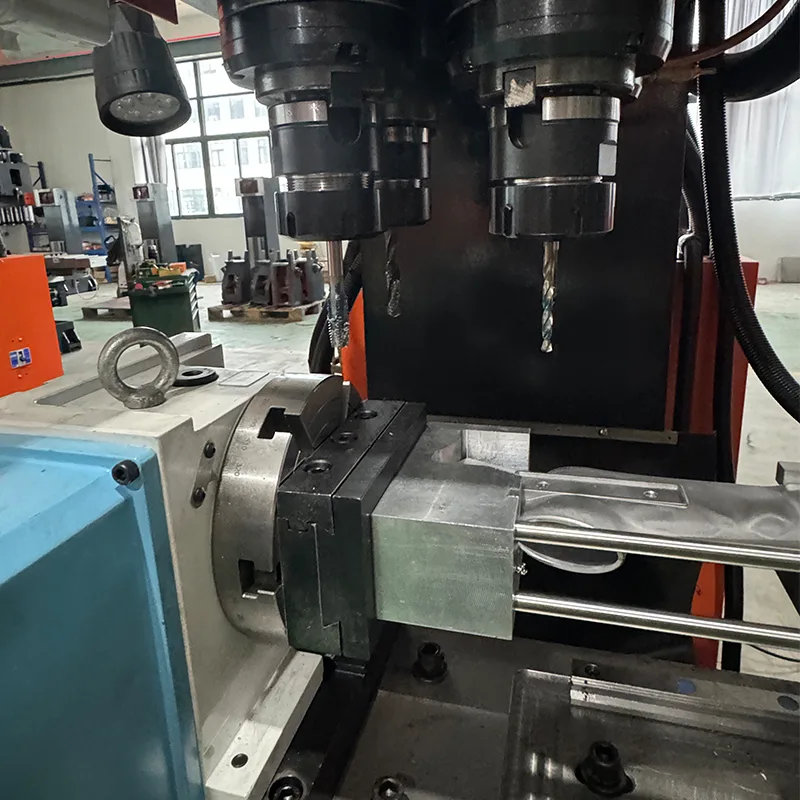

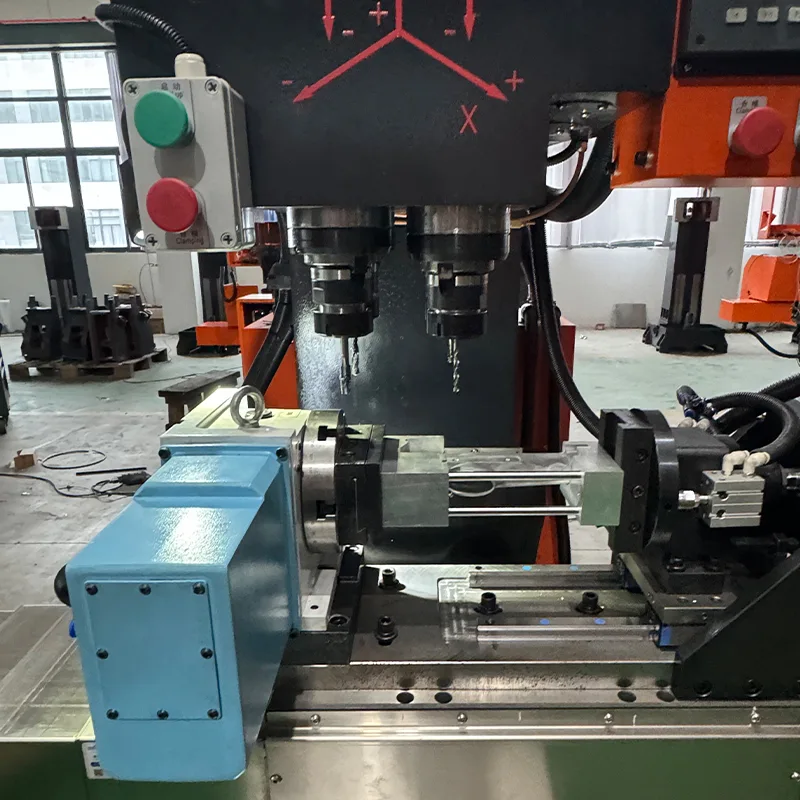

· నాల్గవ అక్షం: వివిధ విమానాలలో డ్రిల్లింగ్, ట్యాపింగ్, మిల్లింగ్ మరియు స్లాటింగ్ కోసం నాల్గవ అక్షంతో అమర్చబడింది.

· ఎలక్ట్రికల్ భాగాలు: చైనీస్ ప్రామాణిక విద్యుత్ భాగాలు. శీతలకరణి ట్యాంక్ చేర్చబడింది.

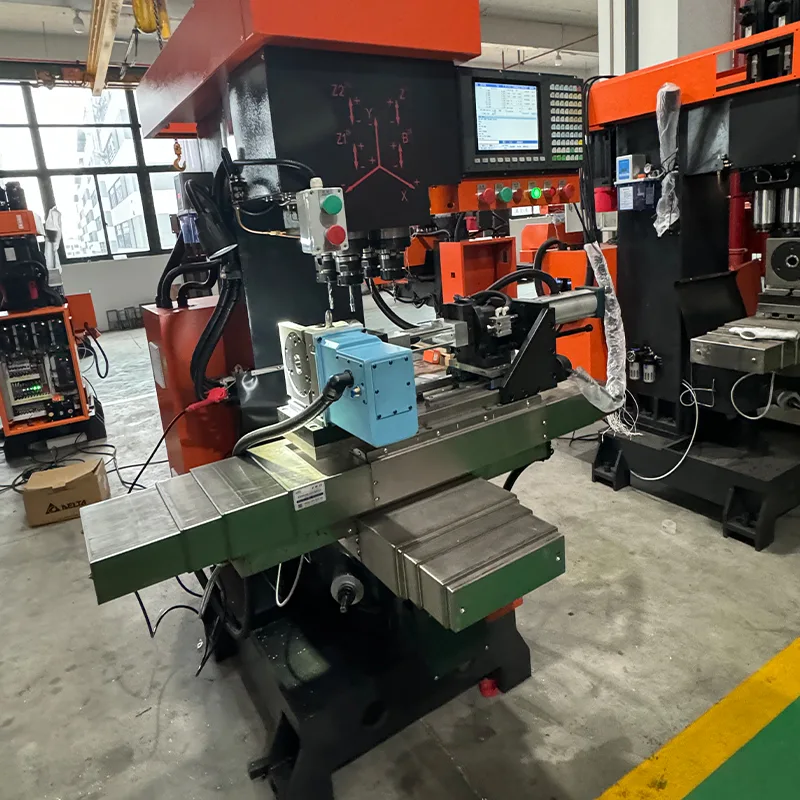

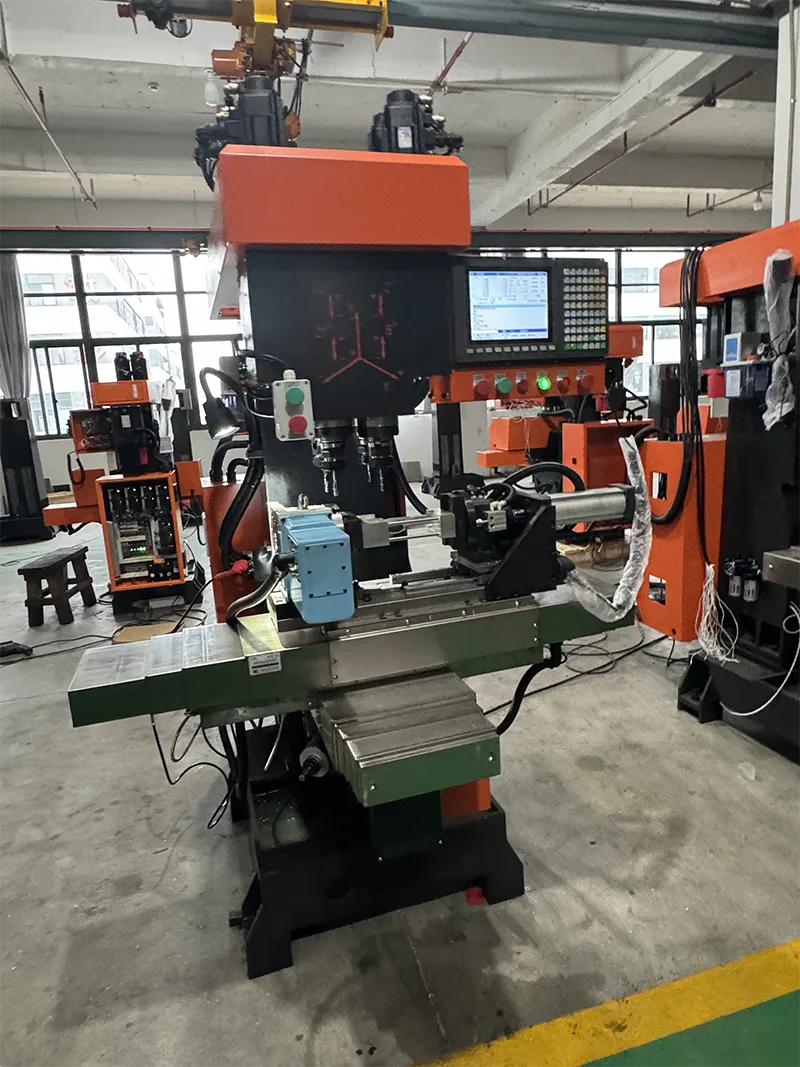

· ఓపెన్ టైప్ డిజైన్: షీట్ మెటల్ ఎన్‌క్లోజర్ లేదు. సులభంగా యాక్సెస్ మరియు వర్క్‌పీస్ లోడింగ్ కోసం ఫ్రేమ్ నిర్మాణాన్ని తెరవండి.

సాంకేతిక లక్షణాలు

క్రింది సాంకేతిక పారామితులు ZSK540 లీనియర్ గైడ్ డ్రిల్లింగ్ ట్యాపింగ్ సెంటర్ ఓపెన్ టైప్‌కు వర్తిస్తాయి.

నాల్గవ అక్షం లక్షణాలు

ZSK540 లీనియర్ గైడ్ డ్రిల్లింగ్ ట్యాపింగ్ సెంటర్ ఓపెన్ టైప్ నాల్గవ యాక్సిస్ యూనిట్‌తో అమర్చబడింది. కింది పారామితులు వర్తిస్తాయి.

మ్యాచింగ్ కెపాబిలిటీ & ఆపరేషనల్ అడ్వాంటేజెస్

ZSK540 లీనియర్ గైడ్ డ్రిల్లింగ్ ట్యాపింగ్ సెంటర్ ఓపెన్ టైప్ కింది సామర్థ్యాలు మరియు ప్రయోజనాలతో సమర్థవంతమైన ఉత్పత్తి కోసం రూపొందించబడింది.

· బహుళ-అక్షం మ్యాచింగ్: 4-యాక్సిస్ CNC ఫంక్షన్ నాల్గవ అక్షంతో వేర్వేరు విమానాలపై డ్రిల్లింగ్, ట్యాపింగ్, మిల్లింగ్ మరియు స్లాటింగ్‌ని అనుమతిస్తుంది.

· హెవీ కట్టింగ్ కెపాసిటీ: హైవిన్ రోలర్ లీనియర్ గైడ్‌లతో కూడిన వర్క్‌టేబుల్ మరియు మిడిల్ బ్రాకెట్ మరియు రోలర్ బాల్ స్క్రూలు హెవీ కట్టింగ్ ఆపరేషన్‌లకు మద్దతిస్తాయి.

· అధిక ఖచ్చితత్వం: అధిక రిపీట్ పొజిషనింగ్ ఖచ్చితత్వంతో డిజిటల్ పొజిషనింగ్. వేగవంతమైన సాధనం సెట్టింగ్ వేగం.

· ఉత్పాదకత: సౌకర్యవంతమైన ఆపరేషన్ ఒక ఆపరేటర్ బహుళ యంత్రాలను నడపడానికి అనుమతిస్తుంది, కార్మిక వ్యయాలు మరియు శ్రమ తీవ్రతను తగ్గిస్తుంది.

· ఓపెన్ టైప్ డిజైన్: ఏ షీట్ మెటల్ ఎన్‌క్లోజర్ వర్క్‌పీస్ లోడింగ్ మరియు మెయింటెనెన్స్ కోసం సులభమైన యాక్సెస్‌ను అందించదు.

తయారీ ప్రక్రియ & నాణ్యత హామీ

యంత్ర విశ్వసనీయత మరియు ఖచ్చితత్వాన్ని నిర్ధారించడానికి యుయెలీ కఠినమైన తయారీ మరియు నాణ్యత నియంత్రణ ప్రక్రియలను అనుసరిస్తుంది.

· మెటీరియల్ ట్రీట్మెంట్: కాస్ట్ ఇనుము అధిక ఉష్ణోగ్రత మరియు వృద్ధాప్య చికిత్స ద్వారా 6 నెలల పాటు ప్రాసెస్ చేయబడుతుంది.

· ప్రెసిషన్ అసెంబ్లీ: లీనియర్ గైడ్‌లు, బాల్ స్క్రూలు మరియు బేరింగ్‌ల కోసం కఠినమైన అసెంబ్లీ ప్రక్రియ.

· వృత్తిపరమైన స్క్రాపింగ్: మోటార్ బేస్ స్క్రాపింగ్, స్పిండిల్ ఎండ్ స్క్రాపింగ్ మరియు కాలమ్ మౌంటు సర్ఫేస్ స్క్రాపింగ్.

· నాణ్యత తనిఖీ: X మరియు Y దిశలలో ఏకకాల సూటి కొలతతో పిచ్ దోష గుర్తింపు. 0.01mm లోపల వర్క్‌టేబుల్‌కు స్పిండిల్ వర్టికాలిటీ. 0.01mm లోపల పట్టిక లంబంగా Z అక్షం మార్గదర్శకం. X-Y యాక్సిస్ గైడ్‌వే లంబంగా 0.005mm లోపల.

· ట్రేస్బిలిటీ: పూర్తిగా గుర్తించదగిన నాణ్యత నియంత్రణ వ్యవస్థతో శాస్త్రీయ ఉత్పత్తి.

అప్లికేషన్ ఫీల్డ్స్

ZSK540 లీనియర్ గైడ్ డ్రిల్లింగ్ ట్యాపింగ్ సెంటర్ ఓపెన్ టైప్ యుయెలీ అందించే బహుళ పరిశ్రమలలో మెటల్ కట్టింగ్ కార్యకలాపాలకు అనుకూలంగా ఉంటుంది.

· పదార్థాలు: రాగి, అల్యూమినియం, జింక్ మిశ్రమం, ఉక్కు.

· సానిటరీ వేర్ - ప్లంబింగ్ భాగాలు మరియు అమరికలు.

· అగ్ని రక్షణ కవాటాలు - వాల్వ్ శరీరాలు మరియు భాగాలు.

· హార్డ్‌వేర్ - డోర్ కంట్రోల్ హార్డ్‌వేర్, ఎలక్ట్రికల్ హార్డ్‌వేర్.

· ఆటోమోటివ్ భాగాలు - ఇంజిన్ భాగాలు, మోటార్ సైకిల్ ఉపకరణాలు.

· ఏరోస్పేస్ - ఖచ్చితమైన భాగాలు.

· యంత్ర తయారీ - సాధారణ యంత్ర భాగాలు.

తరచుగా అడిగే ప్రశ్నలు

ఈ మోడల్ మరియు పరివేష్టిత సంస్కరణ మధ్య తేడా ఏమిటి?

ఈ మోడల్‌కు షీట్ మెటల్ ఎన్‌క్లోజర్ లేదు. ఇది ఓపెన్ టైప్ కాన్ఫిగరేషన్.

స్పిండిల్ టేపర్ మరియు గరిష్ట డ్రిల్లింగ్ సామర్థ్యం ఏమిటి?

BT40 స్పిండిల్ టేపర్. గరిష్ట డ్రిల్లింగ్ వ్యాసం 50 మిమీ. గరిష్ట ట్యాపింగ్ వ్యాసం 50 మిమీ.

X మరియు Y అక్షం ప్రయాణం అంటే ఏమిటి?

X అక్షం ప్రయాణం 400mm. Y అక్షం ప్రయాణం 280mm.

లీనియర్ గైడ్‌లు మరియు బాల్ స్క్రూలు ఏ బ్రాండ్?

హివిన్ లీనియర్ గైడ్‌లు మరియు బాల్ స్క్రూలు. తైవాన్ సింటెక్ CNC సిస్టమ్. కొరియన్ దిగుమతి చేసుకున్న వాయు భాగాలు.

ఈ యంత్రం ఏ పరిశ్రమలకు అనుకూలంగా ఉంటుంది?

శానిటరీ వేర్, ఫైర్ ప్రొటెక్షన్ వాల్వ్‌లు, హార్డ్‌వేర్, ఎలక్ట్రికల్ హార్డ్‌వేర్, ఏరోస్పేస్, మెషిన్ తయారీ, ఆటోమోటివ్ పార్ట్స్.
