డ్రిల్లింగ్ మరియు ట్యాపింగ్ మెషిన్

చైనాలో ప్రొఫెషనల్ తయారీదారులలో ఒకరిగా, యులీ మీకు డ్రిల్లింగ్ మరియు ట్యాపింగ్ మెషీన్ను అందించాలనుకుంటున్నారు. మరియు మేము మీకు ఉత్తమ అమ్మకపు సేవ మరియు సకాలంలో డెలివరీని అందిస్తాము.

మోడల్:LY-650

విచారణ పంపండి

ఉత్పత్తి వివరణ

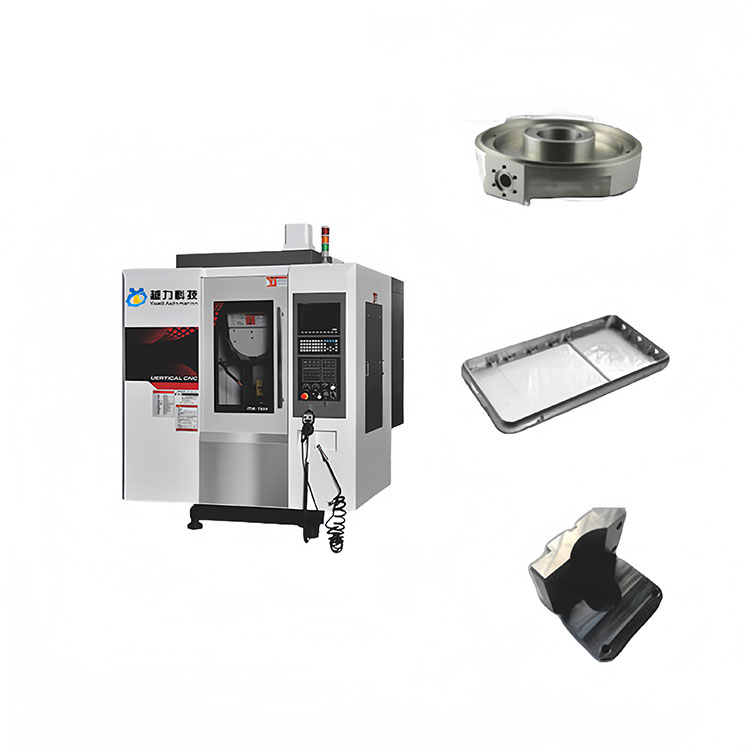

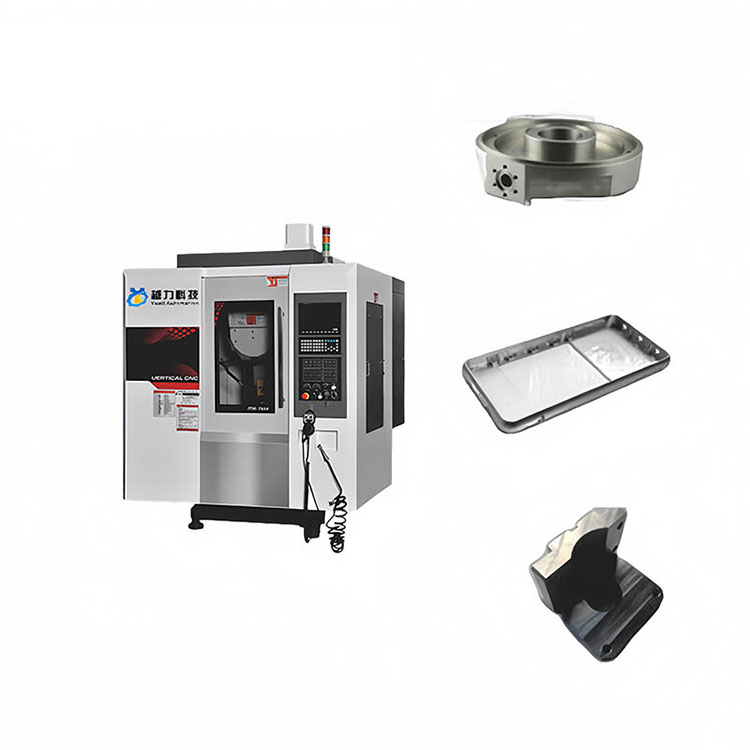

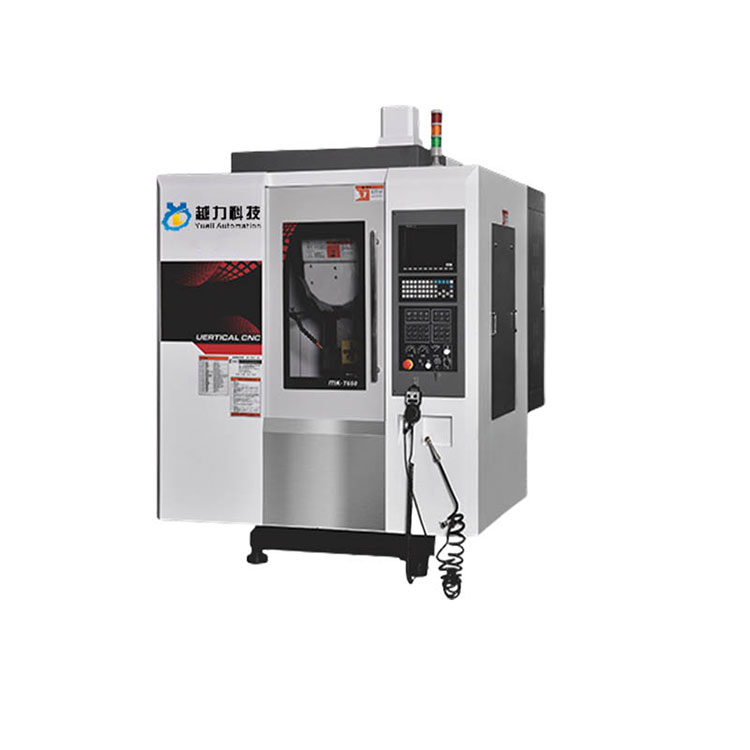

LY-650 డ్రిల్లింగ్ మరియు ట్యాపింగ్ మెషిన్

చైనాలో ప్రసిద్ధ తయారీదారు యులీ, మీకు డ్రిల్లింగ్ మరియు ట్యాపింగ్ మెషీన్ను అందించడానికి సిద్ధంగా ఉన్నాడు. అమ్మకపు తర్వాత ఉత్తమమైన మద్దతు మరియు ప్రాంప్ట్ డెలివరీని మీకు అందిస్తానని మేము వాగ్దానం చేస్తున్నాము. Drilling And Tapping Machine

ఉత్పత్తి పరిచయం:

ఫంక్షన్ అవలోకనం:

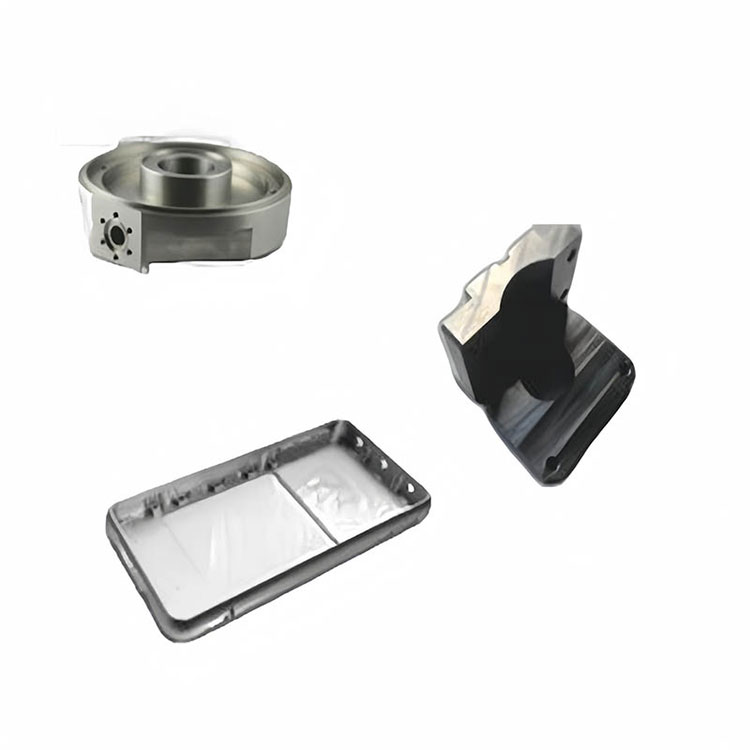

చిన్న పోరస్ భాగాలు మరియు ఉత్పత్తుల ప్రాసెసింగ్ కోసం ప్రత్యేకత. మొబైల్ ఫోన్ భాగాలు, కమ్యూనికేషన్ పరికరాలు, ఏరోస్పేస్, ఆటోమొబైల్ లోకోమోటివ్స్, పరికరాలు మరియు మీటర్లు, తేలికపాటి పరిశ్రమ మరియు వస్త్రాలు, ఎలక్ట్రానిక్ ఉపకరణాలు మరియు యంత్రాల తయారీ, అలాగే రాగి, అల్యూమినియం ఎలక్ట్రోడ్లు మరియు ఇతర ప్రాసెసింగ్ పరిశ్రమలను ప్రాసెస్ చేయడానికి ఇది అనుకూలంగా ఉంటుంది;

ప్రధాన నిర్మాణం అధిక బలం తారాగణం ఇనుముతో తయారు చేయబడింది, మరియు ఒత్తిడి ఉపశమనం మరియు సహజ వృద్ధాప్య చికిత్స తరువాత, మంచం యొక్క ఖచ్చితత్వం మన్నికైనది మరియు స్థిరంగా ఉంటుంది, చాలా కాలం వైకల్యం లేదు;

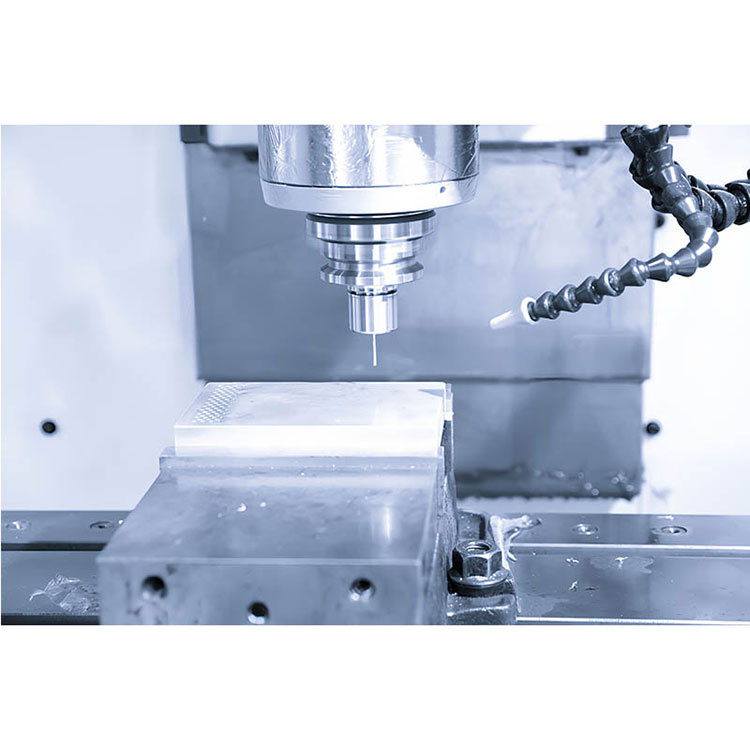

వర్క్‌పీస్ యొక్క హై-స్పీడ్ మ్యాచింగ్‌ను గ్రహించడానికి హై ప్రెసిషన్ స్ట్రెయిట్ జంక్షన్ స్పిండిల్‌ను స్వీకరించండి; చమురు ఉష్ణోగ్రత శీతలీకరణ యంత్ర వ్యవస్థ యొక్క ఉపయోగం కుదురు యొక్క అధిక-వేగం భ్రమణం వల్ల కలిగే ఉష్ణోగ్రత పెరుగుదలను తగ్గిస్తుంది, కుదురు యొక్క ఉష్ణ పొడిగింపును సమర్థవంతంగా మెరుగుపరుస్తుంది మరియు మ్యాచింగ్ ఖచ్చితత్వాన్ని మెరుగుపరుస్తుంది;

మెషిన్ సాధనం యొక్క సాధన మార్పు వేగం మరియు ఖచ్చితత్వాన్ని మెరుగుపరచడానికి బిగింపు సాధన స్టోర్ ఉపయోగించబడుతుంది మరియు టూల్ స్టోర్ సామర్థ్యం 16 లేదా 21 ముక్కలు;

ఫ్యూజ్‌లేజ్ బేస్ వెనుక వంపుతిరిగిన నిర్మాణ రూపకల్పనను అవలంబిస్తుంది, ఇది యంత్ర సాధనం లోపల వ్యర్థాలను శుభ్రం చేయడం సులభం;

పొడవైన కాలమ్ యొక్క నిర్మాణ రూపకల్పన కుదురు యొక్క ముక్కు చివర మరియు వర్క్‌బెంచ్ మధ్య దూరాన్ని పెంచుతుంది, ఇది నాల్గవ షాఫ్ట్ భాగాల సంస్థాపన మరియు అనువర్తనానికి మరింత అనుకూలంగా ఉంటుంది మరియు ప్రాసెసింగ్ ప్రాంతాన్ని విస్తృతంగా చేస్తుంది.

ట్రాక్ సరళత ఆటోమేటిక్ ఆయిలర్, ఆయిల్ ఇంజెక్షన్ యొక్క అడపాదడపా సమయ పరిమాణాత్మక నియంత్రణ, కదిలే భాగాల శాశ్వత సరళత;

సూచన స్పెసిఫికేషన్

యాంత్రిక పరామితి	యూనిట్	T650	T850	T1000	T1200
ట్రైయాక్సియల్ ప్రయాణం	mm	600 × 480x350	800 × 500 × 420	1000 × 500 × 450	1200 × 550 × 500
పట్టిక పరిమాణం	mm	650x475	1000x500	1300x550	1100x500
టి-స్లాట్	mm	5-18x80	4-16x100	5-18x80	5-18x100
పట్టిక యొక్క గరిష్ట బేరింగ్ సామర్థ్యం	kg	300	500	600	700
కుదురు ముగింపు ముఖం నుండి పని ఉపరితలం వరకు దూరం	mm	150 ~ 500	140 ~ 560	150 ~ 600	150 ~ 650
స్పిండిల్ సెంటర్ నుండి కాలమ్ గైడ్ రైల్ వరకు దూరం	mm	541	580	580	605
X అక్షం రైలు లక్షణాలు	mm	35	35	35	30
Y- యాక్సిస్ రైలు లక్షణాలు	mm	30	35	35	35
Z అక్షం రైలు లక్షణాలు	mm	35	35	35	35
X/Y/Z స్క్రూ స్పెసిఫికేషన్స్	mm	32x16	36x16	36x16	36x16
కుదురు స్పెసిఫికేషన్		BT30/φ 100	BT30/φ 100	BT30/φ 100	BT30/φ 100
గరిష్ట కుదురు వేగం	rpm	20000	20000	20000	20000
కుదురు శక్తి	kw	5.5	5.5	5.5	7.5
X/Y/Z మూడు-యాక్సిస్ మోటారు శక్తి	kw	1.5/1.5/3	2/2/3	2/2/3	2/2/3
X/y/z ఫాస్ట్ గరిష్ట వేగం	m/my	48	48	48	48
X/y/z గరిష్ట కట్టింగ్ వేగం	mm/min	10000	10000	10000	10000
మూడు-యాక్సిస్ పొజిషనింగ్ ఖచ్చితత్వం	mm	± 0.003/300	± 0.003/300	± 0.003/300	± 0.003/300
మూడు అక్షం పునరావృత స్థానం ఖచ్చితత్వం	mm	± 0.002/300	± 0.002/300	± 0.002/300	± 0.002/300
వాయు పీడన స్పెసిఫికేషన్	kg/cm2	6-7	6-7	6-7	6-7
యంత్ర పరిమాణం	mm	1770 × 2300 × 2100	2300 × 2200 × 2500	2600 × 2500 × 2800	3000 × 2800 × 3000
యంత్ర బరువు	T	3.2	4.5	5.3	6.5

వివిధ రకాల సిఎన్‌సి సిస్టమ్ ఎంపికలు

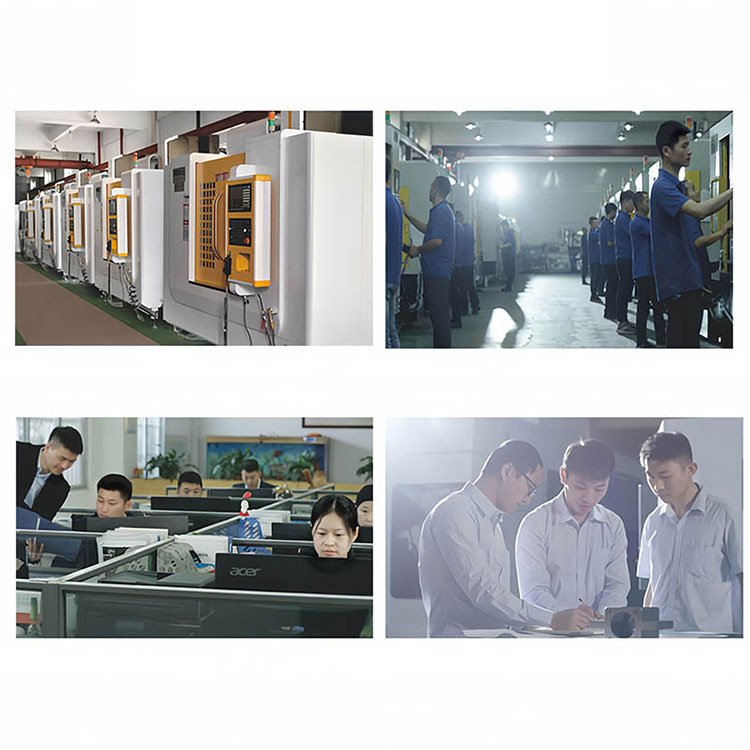

కంపెనీ బలం

Drilling And Tapping Machine

ఉత్పత్తి ప్రక్రియ

1, అధిక ఉష్ణోగ్రత కొలిమి మరియు ఆరు నెలలకు పైగా వృద్ధాప్య చికిత్స ద్వారా ఇనుము కాస్ట్ ఇనుము.

2, కఠినమైన అసెంబ్లీ ప్రక్రియ (రైలు అసెంబ్లీ, లీడ్ స్క్రూ అసెంబ్లీ, బేరింగ్ అసెంబ్లీ మొదలైనవి).

3, సున్నితమైన స్క్రాపింగ్ టెక్నాలజీ (మోటార్ స్క్రాపర్, స్పిండిల్ ఎండ్ స్క్రాపర్, కాలమ్ ఇన్స్టాలేషన్ ఉపరితల స్క్రాపర్).

4, శాస్త్రీయ ఉత్పత్తి, నాణ్యత నియంత్రణ వ్యవస్థ యొక్క మొత్తం ప్రక్రియ యొక్క గుర్తించదగినది.

Drilling And Tapping Machine

నాణ్యత హామీ వ్యవస్థ

1. పిచ్ లోపాన్ని గుర్తించేటప్పుడు, XX మరియు YY దిశలలో సరళ అక్షం గైడ్ రైలు యొక్క సరళతను ఒకే సమయంలో పరీక్షించవచ్చు.

2, యంత్ర సాధనం యొక్క ప్రతి భాగం యొక్క మ్యాచింగ్ మరియు అసెంబ్లీ ఖచ్చితత్వాన్ని నిర్ధారించుకోండి. అధికారిక స్థాన ఖచ్చితత్వం మరియు యంత్ర సాధనం యొక్క పునరావృత స్థాన ఖచ్చితత్వం కొలుస్తారు.

3, మొత్తం యంత్రం కుదురు మరియు టేబుల్ విమానం యొక్క నిలువు డిగ్రీ యొక్క ఖచ్చితత్వాన్ని కనుగొంటుంది మరియు 0.01 మిమీ లోపల నిర్ధారించడానికి ఖచ్చితత్వం అవసరం.

5. యంత్రం XY యాక్సిస్ గైడ్ రైల్ యొక్క నిలువుత్వాన్ని కనుగొంటుంది, దీనికి 0.005 మిమీ లోపల ఖచ్చితత్వం అవసరం.
