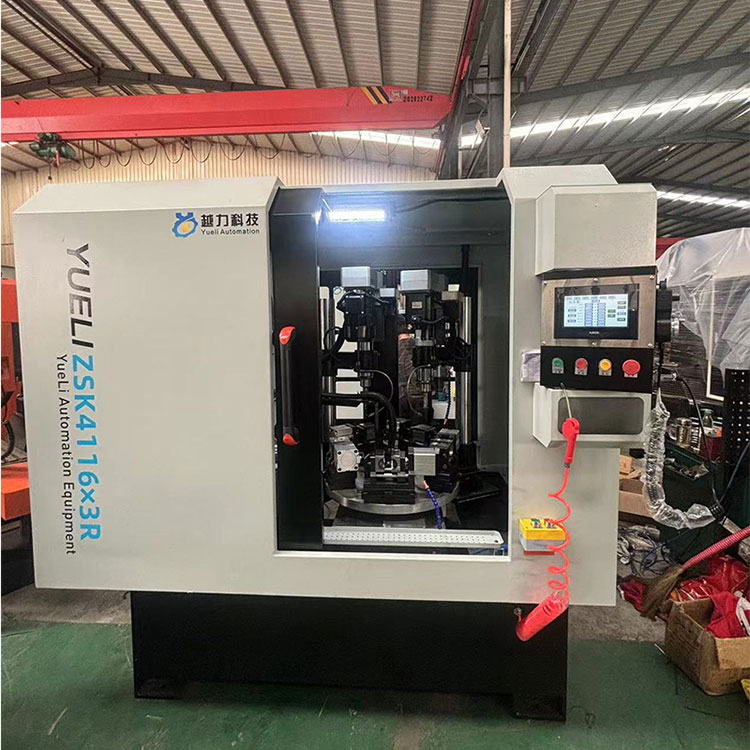

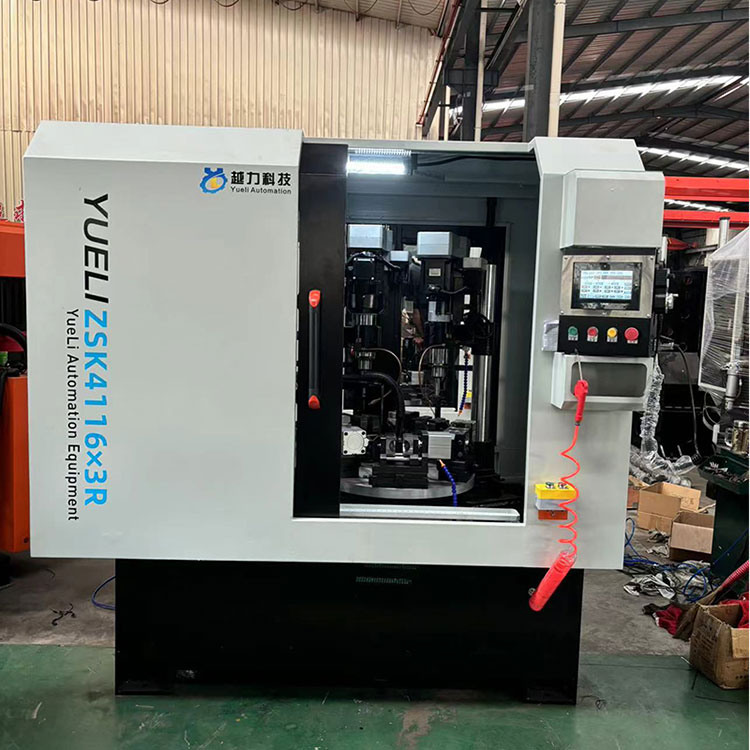

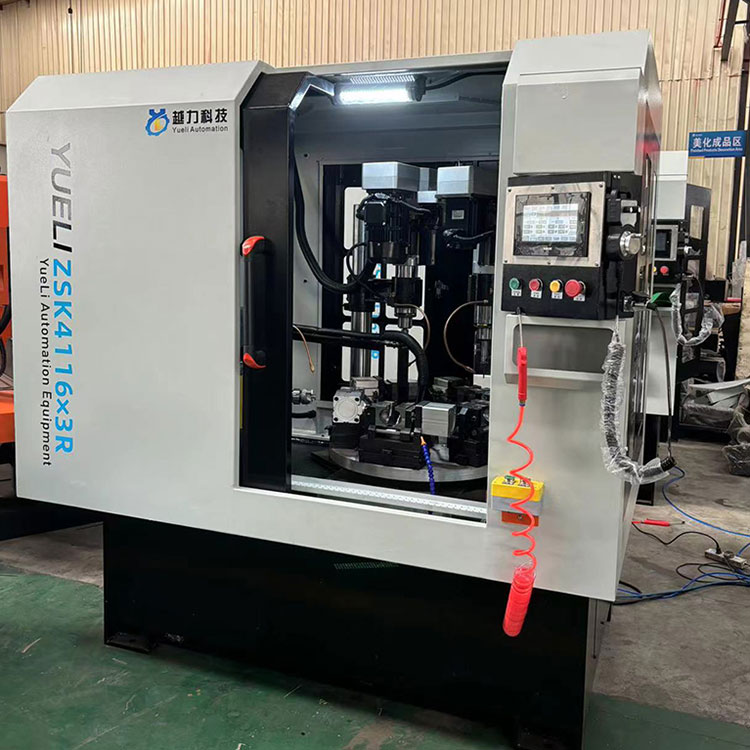

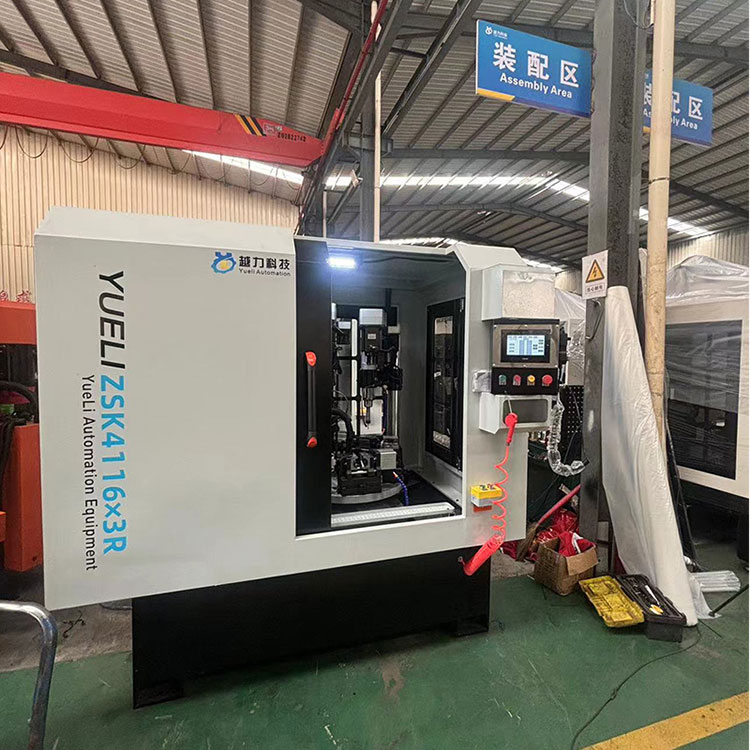

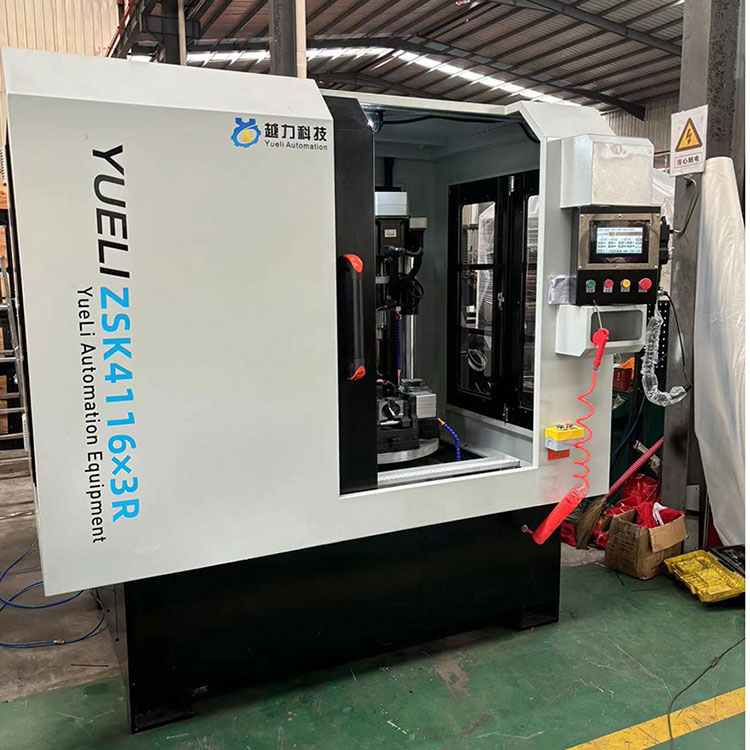

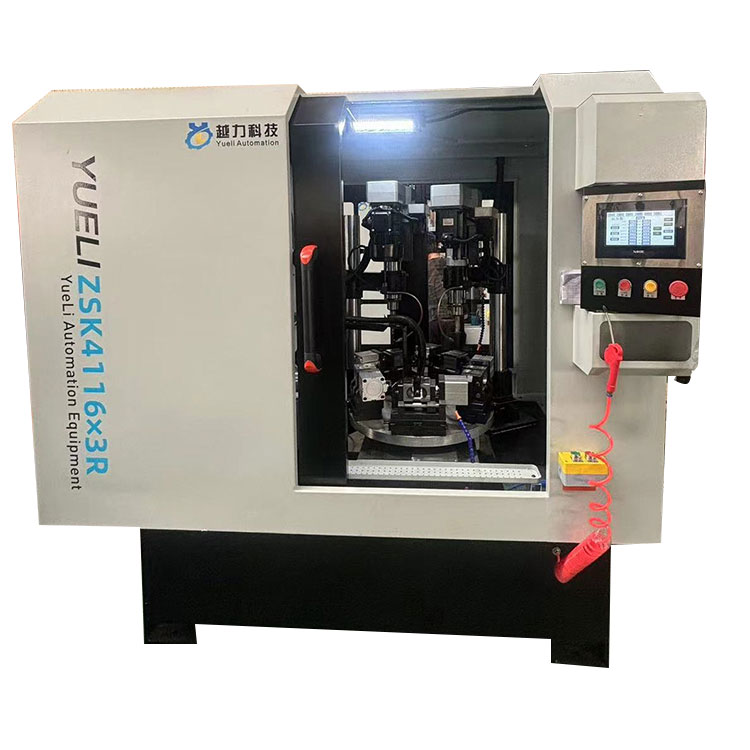

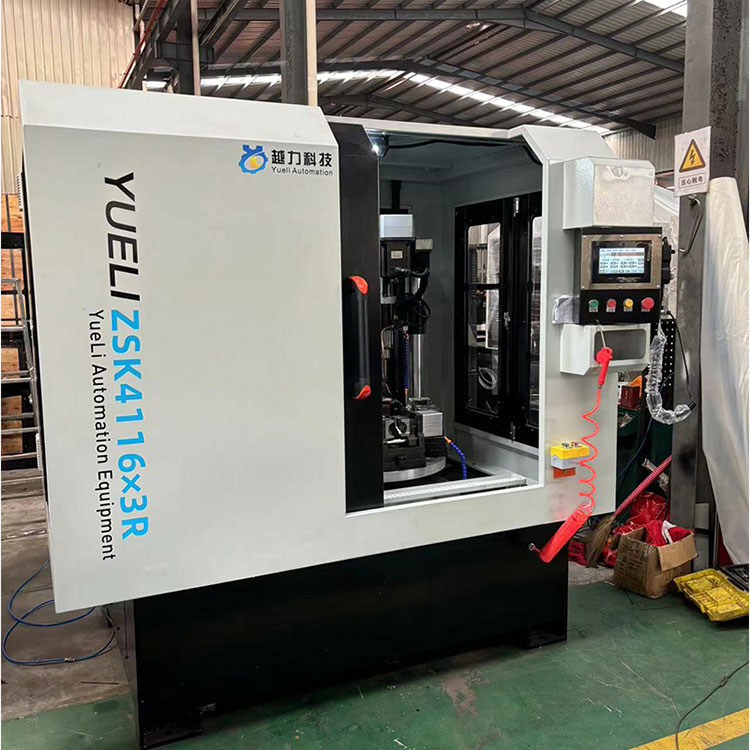

రోటరీ త్రీ-యాక్సిస్ ఫైవ్ స్టేషన్ డ్రిల్లింగ్ కాంపోజిట్ మెషిన్

తాజా విక్రయం, తక్కువ ధర మరియు అధిక-నాణ్యత గల రోటరీ త్రీ-యాక్సిస్ ఫైవ్ స్టేషన్ డ్రిల్లింగ్ కాంపోజిట్ మెషీన్‌ను కొనుగోలు చేయడానికి మా ఫ్యాక్టరీకి రావడానికి మీకు స్వాగతం, YueLi మీతో సహకరించడానికి ఎదురుచూస్తోంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

చైనాలోని YueLi నిర్మాతలు అధిక-నాణ్యత ఉత్పత్తులను అందిస్తారు, మీరు నేరుగా అధిక-నాణ్యత గల రోటరీ త్రీ-యాక్సిస్ ఫైవ్ స్టేషన్ డ్రిల్లింగ్ కాంపోజిట్ మెషిన్‌ను మంచి ధరకు కొనుగోలు చేయడానికి స్వాగతం పలుకుతారు. యుయెలీ ఆటోమేషన్ ఎక్విప్‌మెంట్ యొక్క ZSK4116×3 రోటరీ త్రీ-యాక్సిస్ ఫైవ్-స్టేషన్ డ్రిల్లింగ్ మరియు ట్యాపింగ్ మెషిన్ పెద్ద మరియు మధ్య తరహా బ్యాచ్ డోర్ ఉత్పత్తుల ఉత్పత్తి మరియు ప్రాసెసింగ్‌కు అనుకూలంగా ఉంటుంది. యంత్ర సాధనం మృదువైన మరియు ఉదారమైన రూపాన్ని, సరళమైన మరియు సహజమైన ఆపరేషన్, అనుకూలమైన సర్దుబాటును కలిగి ఉంటుంది మరియు అధిక స్థాయి ఆటోమేషన్, మంచి విశ్వసనీయత మరియు ఆపరేటర్‌లకు తగ్గిన శ్రమ తీవ్రతతో CNC నియంత్రణను స్వీకరిస్తుంది. ఇది ఒక వ్యక్తి ద్వారా బహుళ యంత్రాల ఆపరేషన్ మరియు నిర్వహణను గ్రహించగలదు మరియు ఇది ఒక ఆదర్శవంతమైన మరియు సమర్థవంతమైన యాంటీ ఫౌలింగ్ ప్రాసెసింగ్ పరికరం.

ప్రధాన కాన్ఫిగరేషన్:

క్రమ సంఖ్య	ఉత్పత్తి పేరు	మోడల్/స్పెసిఫికేషన్	పరిమాణం	బ్రాండ్
1	బేస్	వెల్డింగ్ భాగాలు	1	స్వీయ-ఉత్పత్తి
2	ప్రధాన షాఫ్ట్ బేరింగ్లు	JT6-YL92	6	హర్బిన్
3	డ్రిల్లింగ్ మరియు దాడి పవర్ హెడ్		1	సంఖ్యా నియంత్రణ
4	డ్రిల్లింగ్ పవర్ హెడ్	JT6-YL92	2	సంఖ్యా నియంత్రణ
5	ఆటోమేటిక్ సెగ్మెంటేషన్ డిస్క్	5 వర్క్‌స్టేషన్‌లు	1	యుంటాంగ్
6	వర్క్‌పీస్ ఫిక్చర్	గాలికి సంబంధించిన	5
7	సర్వో మోటార్	2.3KW	1	జింజీ
8		750W	2	జింజీ
9		1.2KW	1	నావిగేషన్‌కు తెరవండి
10	విద్యుత్ యంత్రాలు	3KW	1	జిన్లింగ్
11		1.5KW	1	నుయోఫాన్
12		750W	1	షెంగ్ జియాంగ్
13	టచ్ స్క్రీన్	TG765S-XT	1	జింజీ
14	కాంటాక్టర్	LC1N1801	1	ష్నీడర్
15	PLC నియంత్రణ	XTM-60T	1	జింజీ
16	స్విచింగ్ మోడ్ పవర్ సప్లై	PMT-24V150W2BA	1	డెల్టా
17	ఫ్రీక్వెన్సీ కన్వర్టర్	3PH-380V	1	నడపడం సులభం
18	సోలేనోయిడ్ వాల్వ్	4V210-08	6	యాడెక్
19	షీల్డ్	పూర్తిగా మూసివేయబడింది	1

ప్రధాన సాంకేతిక పారామితులు

క్రమ సంఖ్య	వర్గం	డేటా లక్షణాలు	వ్యాఖ్యలు
1	వర్క్‌స్టేషన్‌ల సంఖ్య	5 మంది
2	పని సామర్థ్యం	పవర్ హెడ్ యొక్క గరిష్ట డ్రిల్లింగ్ మరియు ట్యాపింగ్ వ్యాసం 13	ఉక్కు భాగాలు
3	సెగ్మెంటేషన్ టర్న్ టేబుల్ ఖచ్చితత్వం	స్ప్లిటర్ యొక్క అవుట్‌పుట్ ఖచ్చితత్వం ≤± 0.03	సూచన కాన్ఫిగరేషన్ RV75 0.75KW మోటార్
4	స్పిండిల్ టూల్ హోల్డర్ రకం	JT6-ER20	ప్రామాణిక కాన్ఫిగరేషన్
5	కుదురు పారామితులు	గరిష్ట RPM 0-2000/నిమి	సర్దుబాటు వేగం
6	కత్తి హ్యాండిల్ యొక్క సంస్థాపనా పద్ధతి	మాన్యువల్ స్క్రూ బిగించడం
7	టూల్ బిగింపు పద్ధతి	ER20 (8 నుండి 14)	ప్రామాణిక కాన్ఫిగరేషన్
8	క్షితిజసమాంతర శక్తి తల	సోమ 4#
9	స్పిండిల్ టూల్ హోల్డర్ రకం	మోర్స్ 4 # ER40 (3 నుండి 30)
10	కుదురు పారామితులు	గరిష్ట RPM 0-1500/నిమి	సర్దుబాటు వేగం
11	పని ఖచ్చితత్వం	హోల్ పొజిషనింగ్ ఖచ్చితత్వం 0.05/రిపీటెడ్ పొజిషనింగ్ ఖచ్చితత్వం 0.03
12	పని గ్యాస్ మూలం ఒత్తిడి	5-6 కిలోలు/సి㎡
13	వర్క్‌బెంచ్ వ్యాసం	680మి.మీ
	విద్యుత్ సరఫరా సామర్థ్యం	మొత్తం శక్తి 10.5KW
	యంత్ర పరిమాణం	2070X1860X2100	సూచన వనరులు
	యంత్ర బరువు	దాదాపు 1600 కిలోలు	సూచన వనరులు

యంత్ర సాధనం యొక్క నిర్మాణం మరియు పనితీరు

రోటరీ త్రీ-యాక్సిస్ ఫైవ్-స్టేషన్ డ్రిల్లింగ్ మరియు ట్యాపింగ్ కాంపౌండ్ మెషిన్ ఉక్కు భాగాలతో వెల్డింగ్ చేయబడింది మరియు కృత్రిమ వృద్ధాప్యంతో చికిత్స పొందుతుంది. ఇది మంచి ఖచ్చితత్వం మరియు స్థిరత్వం కలిగి ఉంటుంది. మొత్తం మెషిన్ ఒక సంయుక్త నిర్మాణం, PLC వ్యవస్థను కలిగి ఉంటుంది మరియు బలమైన చలనశీలతను కలిగి ఉంటుంది.

1 డ్రిల్లింగ్ మరియు ట్యాపింగ్ పవర్ హెడ్, డ్రిల్లింగ్ సామర్థ్యం: ఉక్కు భాగాలకు 16 మిమీ, అల్యూమినియం భాగాలకు 20 మిమీ, డ్రిల్లింగ్ స్ట్రోక్ 100 స్పెసిఫికేషన్‌లు, ఫీడ్ మోడ్: సర్వో ఫీడ్, ఒక ప్రధాన మోటారు: 3KW, పవర్ హెడ్ మరియు పార్ట్ ప్రాసెసింగ్ హోల్‌ను మాన్యువల్‌గా సర్దుబాటు చేయవచ్చు. మరియు డౌన్, సర్దుబాటు చేయడానికి ముందు, స్లయిడ్ ఎగువ మరియు దిగువ ఉపరితలాలపై రెండు బోల్ట్‌లను విప్పు, తిప్పండి పవర్ హెడ్‌ను పైకి లేపడానికి మరియు తగ్గించడానికి హ్యాండ్‌వీల్, మరియు పవర్ హెడ్‌ను దానికదే జారిపోకుండా నిరోధించడానికి పవర్ హెడ్‌ను ఉంచిన తర్వాత రెండు బోల్ట్‌లను బిగించండి; 2 డ్రిల్లింగ్ పవర్ హెడ్‌లు: డ్రిల్లింగ్ సామర్థ్యం: ఉక్కు భాగాలకు 13 మిమీ, అల్యూమినియం భాగాలకు 16 మిమీ, డ్రిల్లింగ్ స్ట్రోక్ 80 స్పెసిఫికేషన్‌లు, ఫీడ్ మోడ్: సర్వో ఫీడ్, ఒక ప్రధాన మోటారు: 2.3KW, డ్రిల్లింగ్ మరియు ట్యాపింగ్ పవర్ హెడ్‌లు (JT16) నిలువుగా అమర్చబడి ఉంటాయి. భాగాల మధ్య ఎత్తును మానవీయంగా పైకి క్రిందికి సర్దుబాటు చేయవచ్చు. ఐదు స్టేషన్ల స్థానాలను సాధించడానికి ఐదు-స్టేషన్ల ఆటోమేటిక్ స్ప్లిట్ టర్న్ టేబుల్‌తో అమర్చబడి ఉంటుంది మరియు ప్రతి సాధనాన్ని ముందుకు, వెనుకకు, ఎడమ మరియు కుడికి సర్దుబాటు చేయవచ్చు. లోడ్ చేయడం మరియు అన్‌లోడ్ చేయడం సులభం. ప్రతి కుదురు స్వతంత్ర నియంత్రణ మరియు మాన్యువల్ సర్దుబాటు విధులను కలిగి ఉంటుంది. కుదురు బేరింగ్‌లు అన్నీ హర్బిన్ బేరింగ్‌లు; అడపాదడపా ఆటోమేటిక్ లూబ్రికేషన్ సిస్టమ్ ఆయిలర్, డ్రిల్లింగ్ పవర్ హెడ్ మరియు ట్యాపింగ్ పవర్ హెడ్ ఫాస్ట్ ఫార్వర్డ్, స్లో ఫార్వర్డ్, వర్కింగ్ ఫార్వర్డ్ మరియు ఫాస్ట్ బ్యాక్‌వర్డ్ ఫంక్షన్‌లను కలిగి ఉంటాయి.

ప్రక్రియ ప్రవాహం: యంత్రాన్ని ప్రారంభించండి → మెటీరియల్‌ను లోడ్ చేసే స్థానానికి మాన్యువల్‌గా లోడ్ చేయండి → టర్న్‌టేబుల్‌ను మొదటి స్టేషన్‌కి మార్చండి → మూడు స్టేషన్‌లు డ్రిల్లింగ్ మరియు ట్యాపింగ్‌ను ఒకే సమయంలో ప్రాసెస్ చేయండి → మాన్యువల్ అన్‌లోడ్ → రెండవ చక్రంలోకి ప్రవేశించండి.

యంత్ర సాధనం యొక్క ప్రధాన నిర్మాణం:

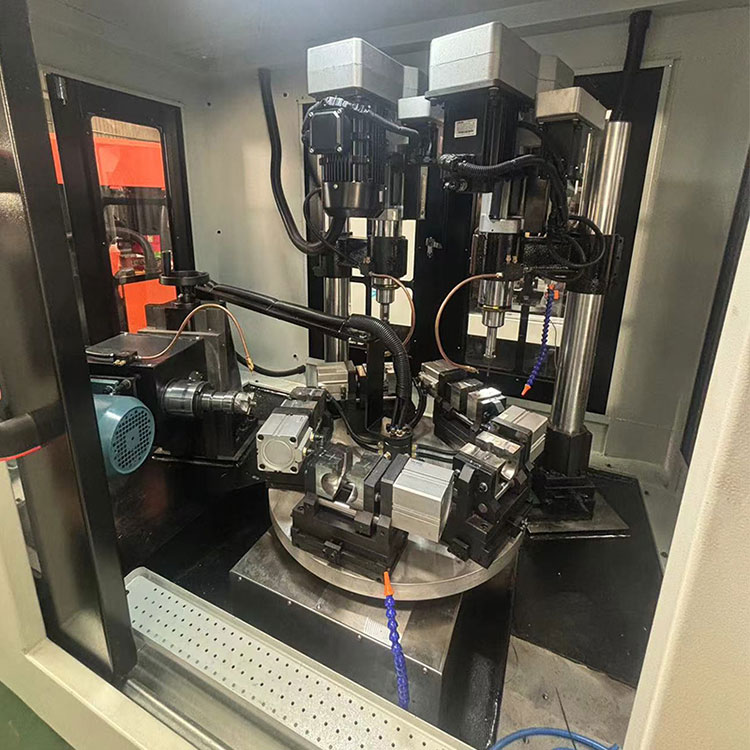

పవర్ హెడ్ డిస్ట్రిబ్యూషన్: డ్రిల్లింగ్ మరియు మిల్లింగ్ ఎండ్ ఫేస్ కోసం క్షితిజ సమాంతర పవర్ హెడ్, ఒక నిలువు డ్రిల్లింగ్ స్పిండిల్ యూనిట్, రెండు నిలువు ట్యాపింగ్ స్పిండిల్ యూనిట్లు, ఐదు-స్టేషన్ ఆటోమేటిక్ స్ప్లిట్ టర్న్ టేబుల్, ఒక బేస్; ఒక సెట్ సర్క్యూట్ సిస్టమ్, ఐదు సెట్ల ఫిక్చర్‌లు మరియు ఒక సెట్ పూర్తిగా మూసివేయబడిన షీట్ మెటల్ రక్షణ.
