ఫ్లాట్ బెడ్ టూల్ సెట్టింగ్ మెషిన్

క్రమ సంఖ్య

పేరు

పారామితులు

ఇతర వివరణలు

1

నియంత్రణ వ్యవస్థ

హువాక్సింగ్ వ్యవస్థ

2

ప్రధాన షాఫ్ట్

భ్రమణ వేగం నిమిషానికి 0-300, మరియు రంధ్రం కనెక్షన్ పైపు ద్వారా ప్రధాన షాఫ్ట్ యొక్క వ్యాసం φ48

3

లీడ్ స్క్రూ

X- యాక్సిస్ పిచ్: 6 మిమీ

X- అక్షం యొక్క గరిష్ట స్ట్రోక్ 600 మిమీ వ్యాసం

Z- యాక్సిస్ పిచ్: 8 మిమీ

Z- అక్షం యొక్క గరిష్ట స్ట్రోక్ 350 మిమీ

సీసం స్క్రూ ప్రారంభించండి

4

కుదురు మోటారు

4 కిలోవాట్ల సర్వో స్పిండిల్

5

సర్వో మోటార్లు మరియు డ్రైవర్లు

X- యాక్సిస్ సర్వో మోటారు యొక్క ఒక సెట్ మరియు Z- యాక్సిస్ సర్వో మోటారు యొక్క ఒక సెట్

X- అక్షం మరియు Z- అక్షం యొక్క గరిష్ట స్థానం వేగం 18- 24 మీ/నిమిషం

హువాక్సింగ్ వ్యవస్థ

ఫ్యాక్టరీ ప్రామాణిక గరిష్ట కదలిక Z దిశలో ఉంది: 14 మీ/నిమి

X దిశ: 12 మీ/నిమి

6

బిగింపు పద్ధతి

రోటరీ సిలిండర్

స్ప్రింగ్ చక్ (కస్టమ్-మేడ్)

7

గైడ్ రైల్

తైవాన్ షెంగే

రోలర్

8

బెడ్ రొటేషన్

Φ360 మిమీ

9

వర్క్‌బెంచ్ పొడవు

400 మిమీ

10

రోటరీ వ్యాసం వర్క్‌బెంచ్ యొక్క రోటరీ వ్యాసం

Φ80

11

స్థానం పునరావృతం

0.005 మిమీ

12

కత్తి విశ్రాంతి రూపం

వరుస కత్తి

13

మెషిన్ టూల్ స్పెసిఫికేషన్ (MM)

1650 పొడవు *1200 వెడల్పులో *1600 ఎత్తులో

14

యంత్ర సాధన బరువు (kg)

1000 కిలోలు

15

బెడ్ స్ట్రక్చర్

కాస్ట్ బెడ్ ఫ్రేమ్

16

రక్షణ షీట్ మెటల్

పూర్తి రక్షణ

17

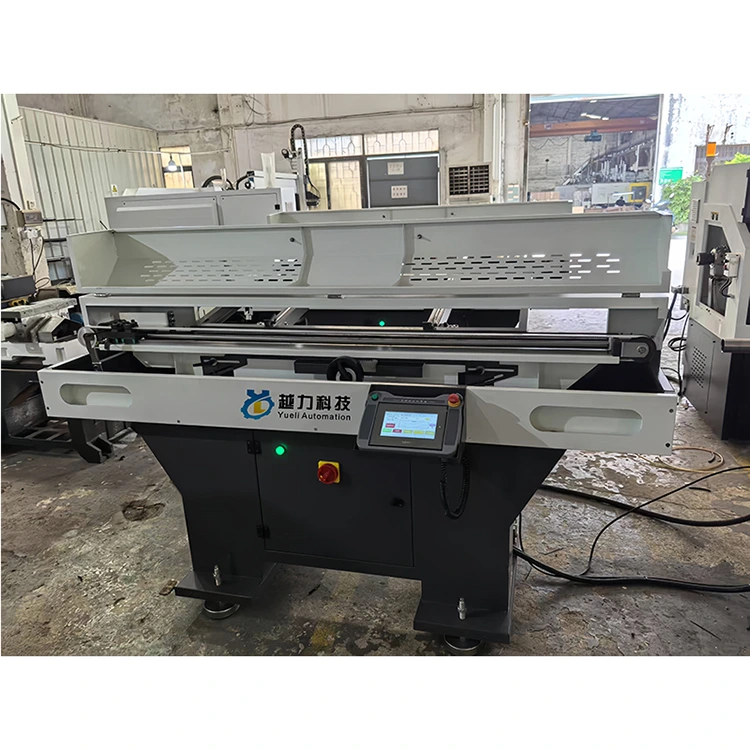

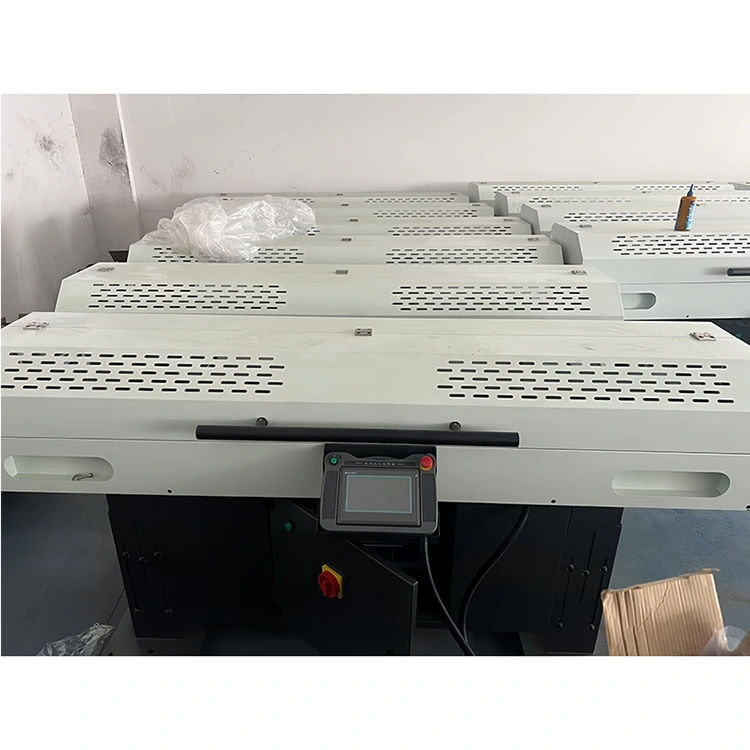

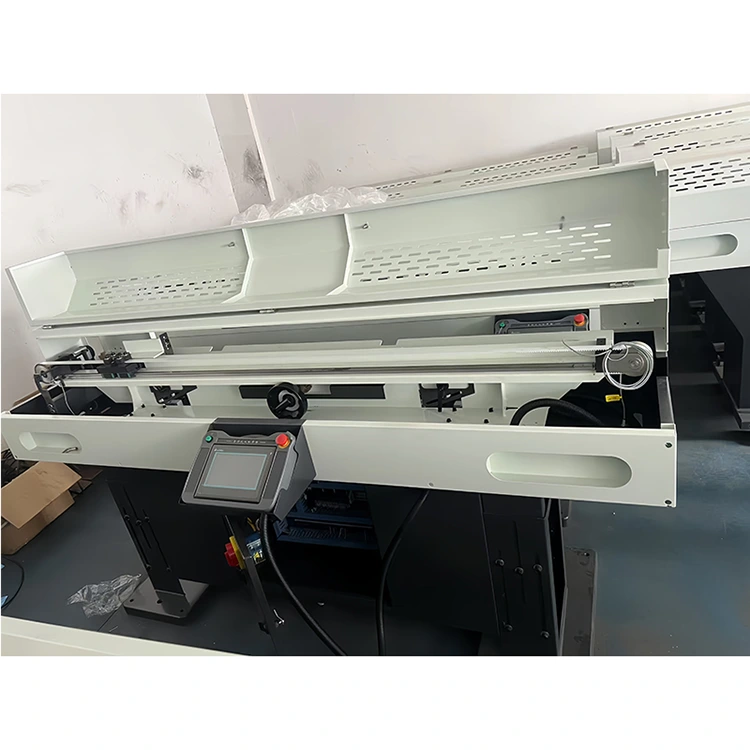

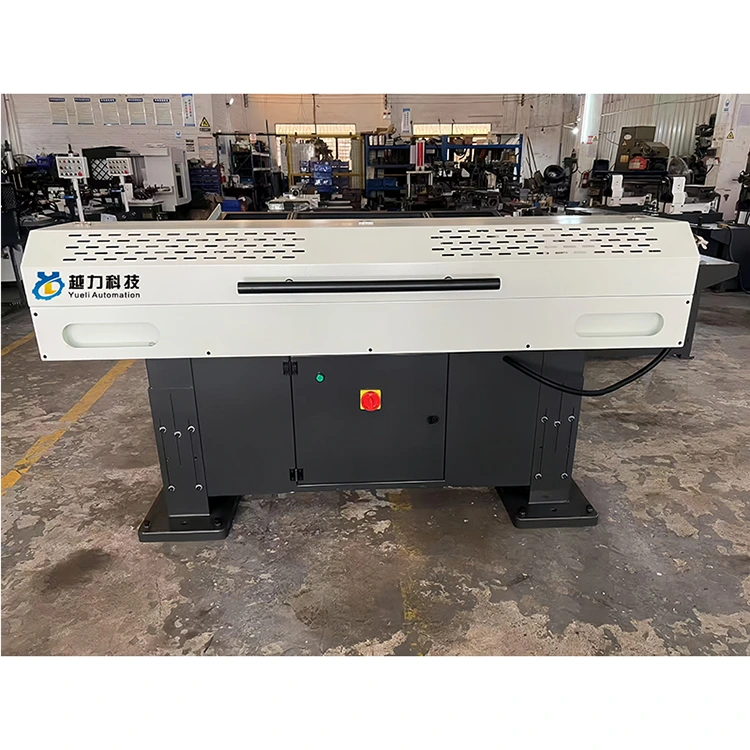

దాణా యంత్రం

పదార్థ పొడవు 1500 మిమీ మరియు బయటి వ్యాసం φ15-40 మిమీ

బాహ్య కొలతలు 2100*600*1300 మిమీ

ప్రాసెస్ పదార్థాలు φ20/ φ24/ షట్కోణ వికర్ణ 27/ షట్కోణ వికర్ణ 35, మొదలైనవి

18

యంత్ర సాధనాల మిశ్రమ కొలతలు

3800*1200 మిమీ

క్రమ సంఖ్య

పేరు

పరిమాణం

ఇతర వివరణలు

1

సాధనాలు

రెండు సెట్లు

2

సిస్టమ్ ఇన్స్ట్రక్షన్ మాన్యువల్

రెండు పుస్తకాలు

ఉత్పత్తి పేరు

టైప్ సంఖ్య

పరిమాణం

యూనిట్ ధర: (యువాన్) యూనిట్‌కు

మొత్తం (యువాన్)

వ్యాఖ్యలు

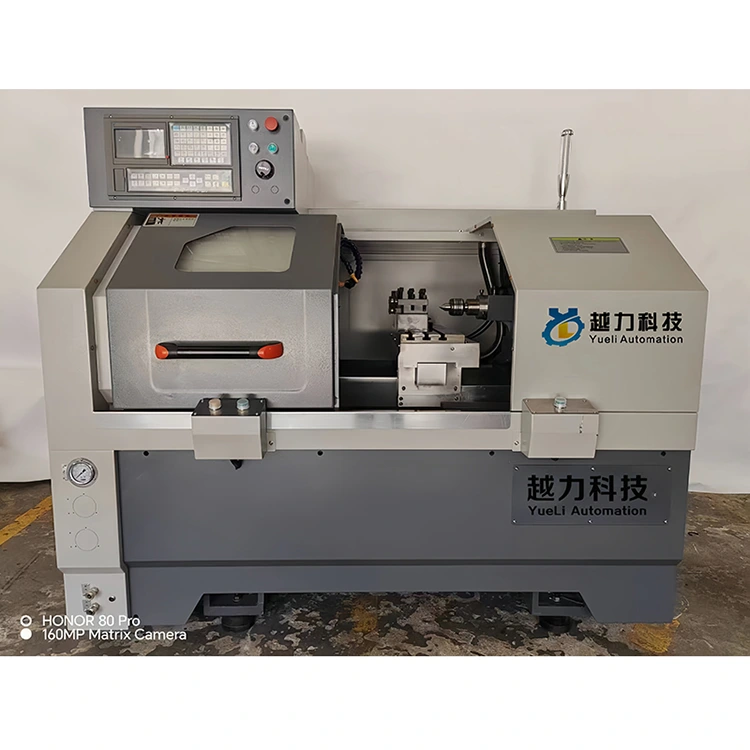

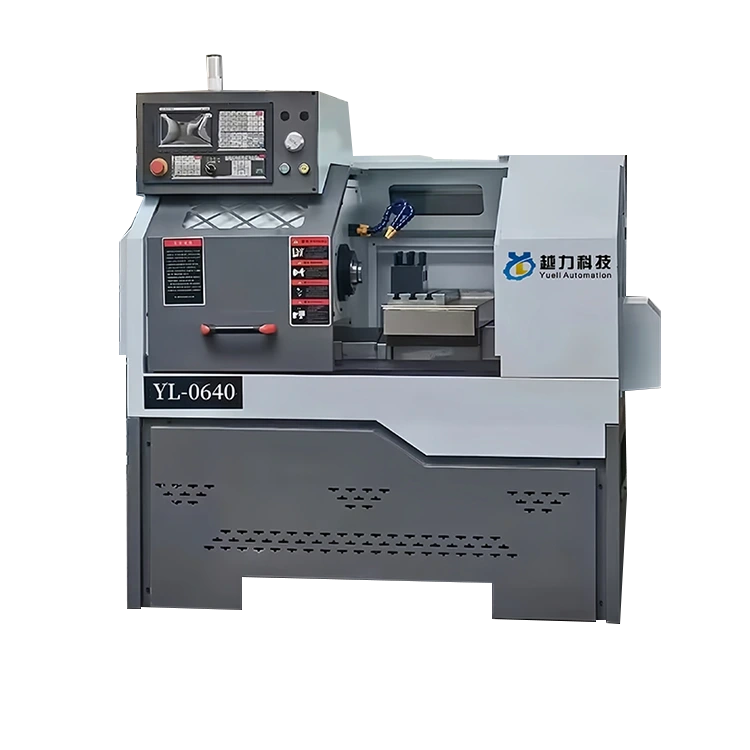

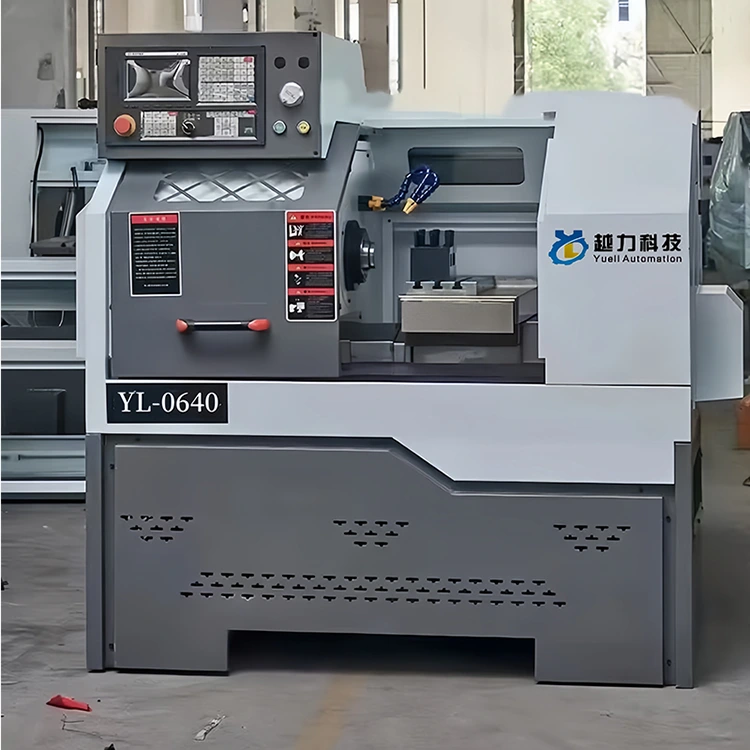

CNC LATHE

సికె -0640

1

43000.00

48000.00

పన్నులతో సహా

దాణా యంత్రం

1

18000.00

21000.00

మొత్తం ధర మరియు పన్ను (పెద్ద అక్షరాలలో): ￥: 69000.00 元
